英伟达GTX1080Ti FE显卡PCB板结构设计

项目分类:3D模型 发布时间:2021-05-24 ID:182419
  • 英伟达GTX1080Ti FE显卡PCB板结构设计
  • 英伟达GTX1080Ti FE显卡PCB板结构设计
  • 英伟达GTX1080Ti FE显卡PCB板结构设计
  • 英伟达GTX1080Ti FE显卡PCB板结构设计
  • 英伟达GTX1080Ti FE显卡PCB板结构设计

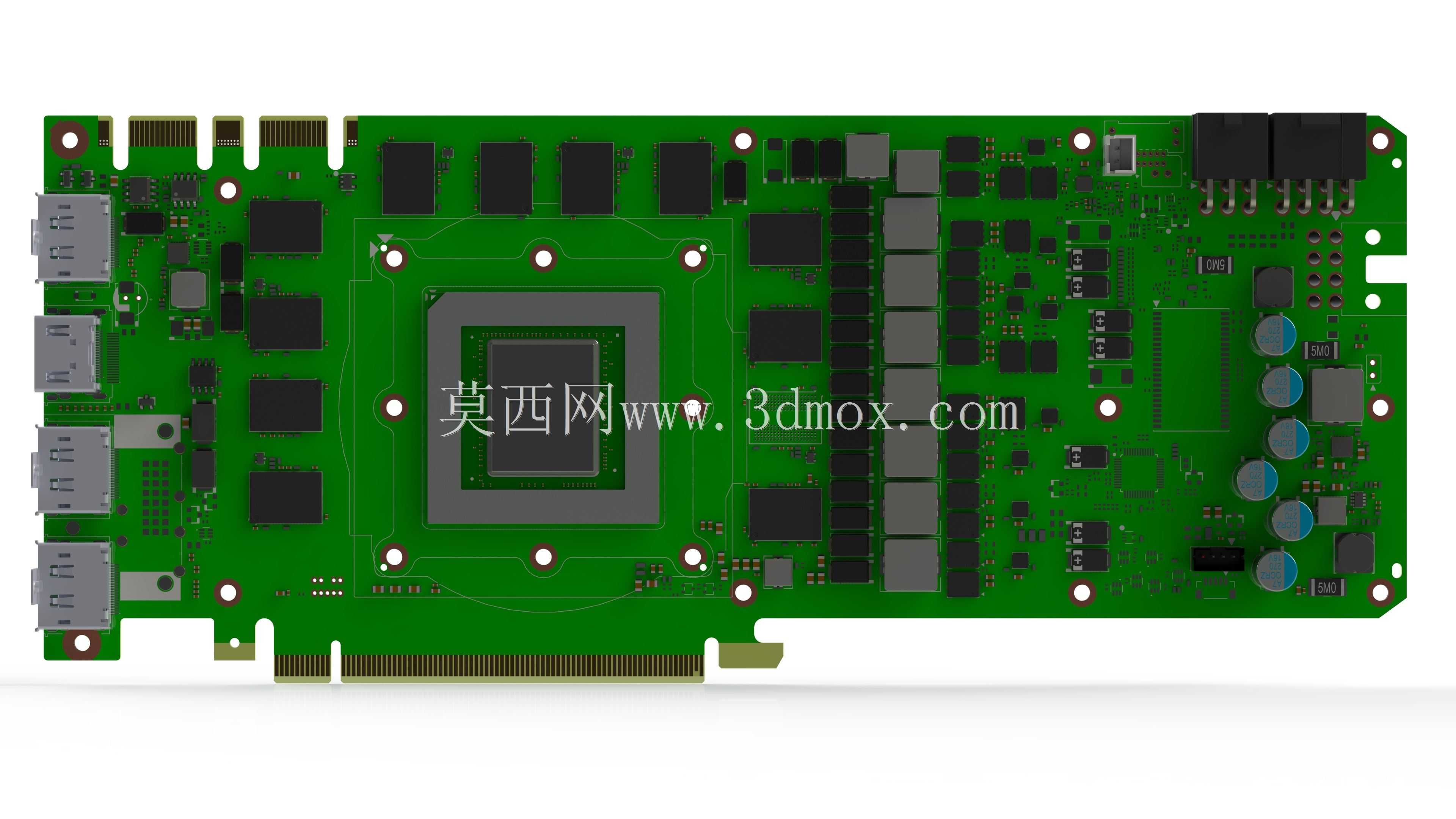

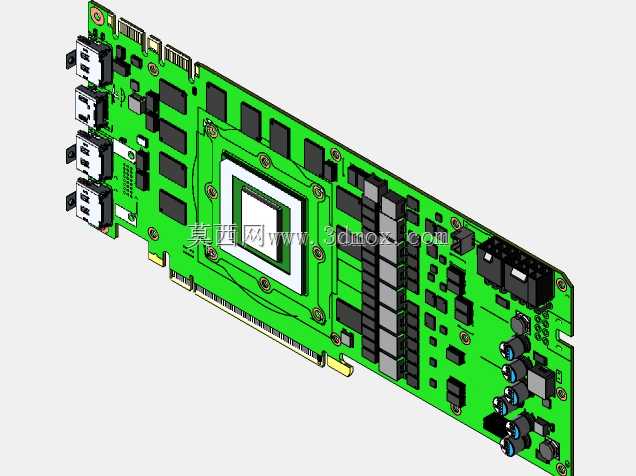

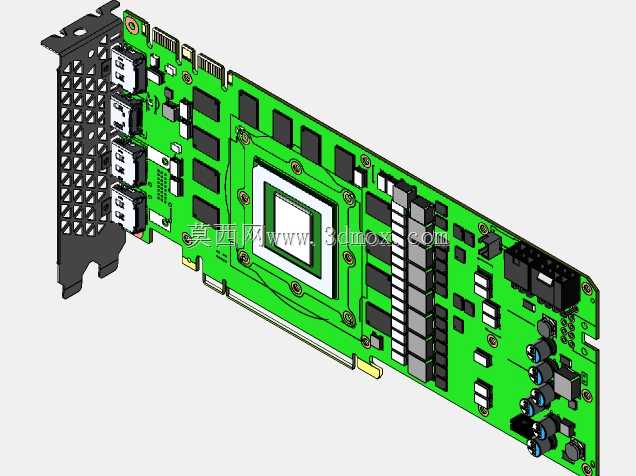

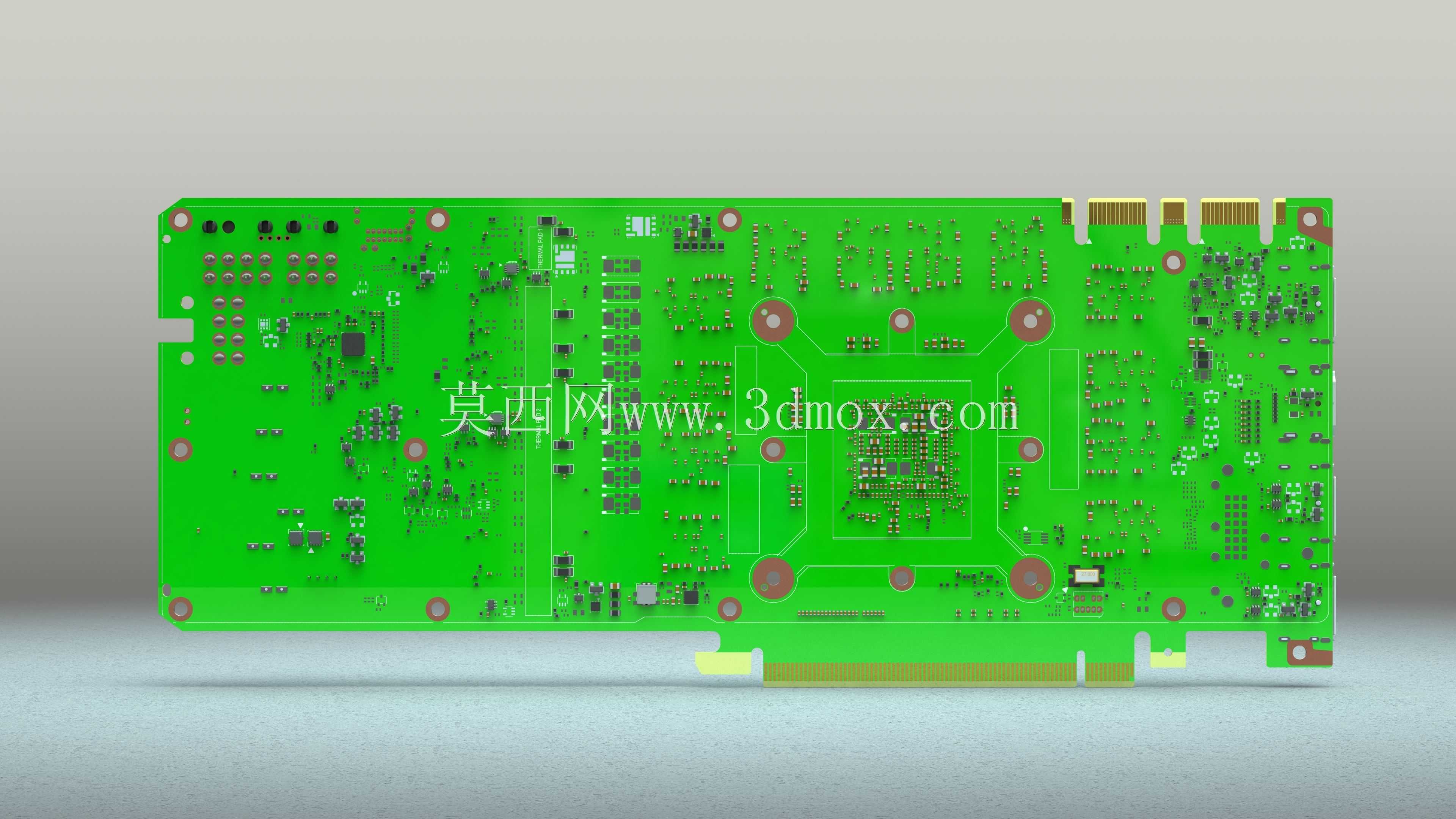

这款显卡PCB板的设计,主要面向高端桌面级图形计算、电竞游戏硬件研发、专业图形工作站硬件适配等应用场景,作为显卡核心的承载基体,它承担着连接显示核心、显存颗粒、供电模块、输出接口等所有功能部件的作用,是保障显卡稳定运行、性能释放的核心结构载体。在实际使用场景中,这款PCB板需要承载高负载下的大电流传输需求,同时要兼顾高频信号的稳定传输,避免信号干扰带来的性能损耗或运行故障,因此在布局设计上充分考虑了供电回路的走线宽度、信号线路的屏蔽隔离,以及各元件之间的散热间隙预留。从功能特性来看,板上集成了完整的核心供电回路、显存供电模块、多组视频输出接口焊位、PCIe金手指连接端,以及各类贴片电容、电阻、MOS管的精准定位,所有带丝印和连接器的贴片元件位置都经过实际测量校准,能够直接匹配对应规格的散热器、PCIe支架以及输出挡板,满足硬件组装的实际适配需求。设计过程中,优先保障了核心区域的居中布局,将显示核心放置在板身中部位置,既可以让核心受力均匀,匹配散热器的安装扣具点位,也能让供电线路从核心向四周均匀排布,缩短供电回路长度,降低传输损耗。显存颗粒围绕核心对称排布,既缩短了显存与核心之间的信号传输距离,提升显存读写效率,也能让显存区域的热量更均匀地传导到散热器上,避免局部积热。板身的外形尺寸严格遵循公版显卡的安装边界,PCIe金手指的位置、挡板端的接口开孔位置、板身的固定螺丝孔位都完全符合公版规格,能够直接适配标准ATX、MATX机箱的PCIe插槽安装位,不会出现安装干涉问题。板身边缘预留了供电接口的焊接位置,对应公版显卡的外接供电需求,同时板上的电容、电感等 taller 元件的高度都经过管控,不会和散热器的底座产生安装冲突,背面的元件布局也充分考虑了背板安装的间隙,预留了足够的空间避免元件被背板挤压。在安装边界的设计上,板身的金手指长度、缺口位置完全符合PCIe x16插槽的标准规范,挡板端的三个视频接口位置间距符合通用机箱挡板的开孔标准,固定孔位的间距匹配公版散热器的扣具点位,能够让组装完成的显卡顺利安装到标准机箱内,不会出现尺寸不匹配无法安装的问题。整体布局充分平衡了电气性能、散热需求、安装适配性三个核心维度,既满足高负载运行下的电气稳定性要求,也兼顾了生产组装、后期改装的适配便利性。
