芝奇三叉戟DDR4台式机内存条结构建模

　　做消费电子结构建模的时候，很多人容易忽略板卡类配件的安装匹配精度，尤其是台式机内存条这类直接插装在主板DIMM插槽的部件，差个零点几毫米就可能出现插装卡滞、金手指接触不良，甚至和CPU风冷散热器、马甲内存的相邻槽位产生干涉。这次做的芝奇三叉戟DDR4内存模型，完全是参照实装硬件的实际尺寸逆向还原的，没有做外观上的夸张美化，所有结构边界都对应实际量产硬件的公差范围。

　　先从安装边界说起，标准DDR4台式机内存的金手指区域长度是严格遵循JEDEC规范的，金手指段的厚度、缺口定位位置完全匹配通用DIMM插槽的卡扣定位点，模型里把金手指段的边缘倒角、缺口处的避让斜角都做了还原，不会出现插装时和插槽塑料定位柱干涉的问题。很多人做内存模型只做个长方体片体加个马甲，实际装到整机装配模型里就会发现，内存PCB板的边缘不是直角，靠近金手指的下端有对应插槽防呆结构的切边，上端靠近马甲固定位的地方有两个小的定位缺口，是用来卡装原厂散热马甲的卡扣的，这些细节在这个模型里都做了还原，用来做整机硬件装配干涉检查的时候完全可以直接调用，不会出现尺寸偏差。

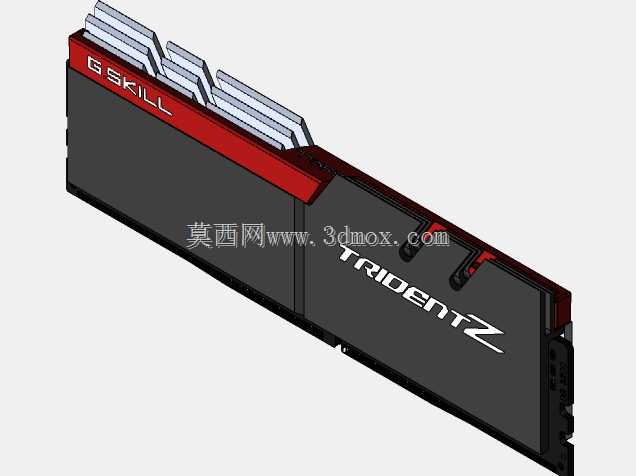

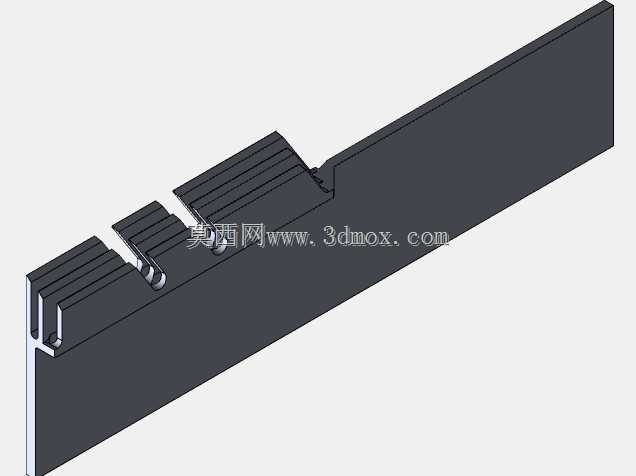

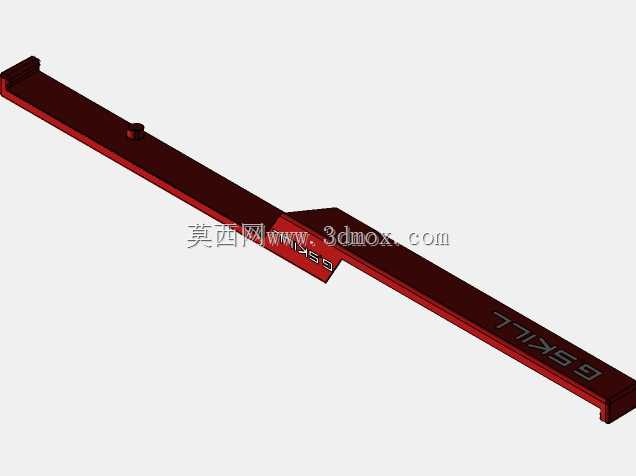

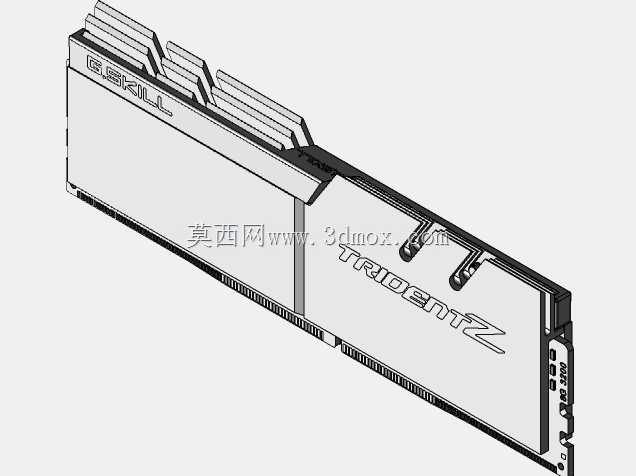

　　再说到马甲部分的结构，三叉戟系列的散热马甲是不对称分段设计的，靠近金手指侧的马甲下段是和PCB板贴合的平面，用来传导内存颗粒的热量，上段的斜切造型是这个系列的识别特征，模型里还原了马甲表面的凹凸标识、侧边的红色装饰条的凸起厚度，还有马甲和PCB板之间的装配间隙，这个间隙不是随便留的，实际硬件里这个位置是贴了导热硅胶垫的，建模时留的0.2mm间隙刚好对应常规导热垫的压缩厚度，做热仿真分析的时候可以直接在这个间隙位置赋予导热垫材料属性，不用再二次调整结构。

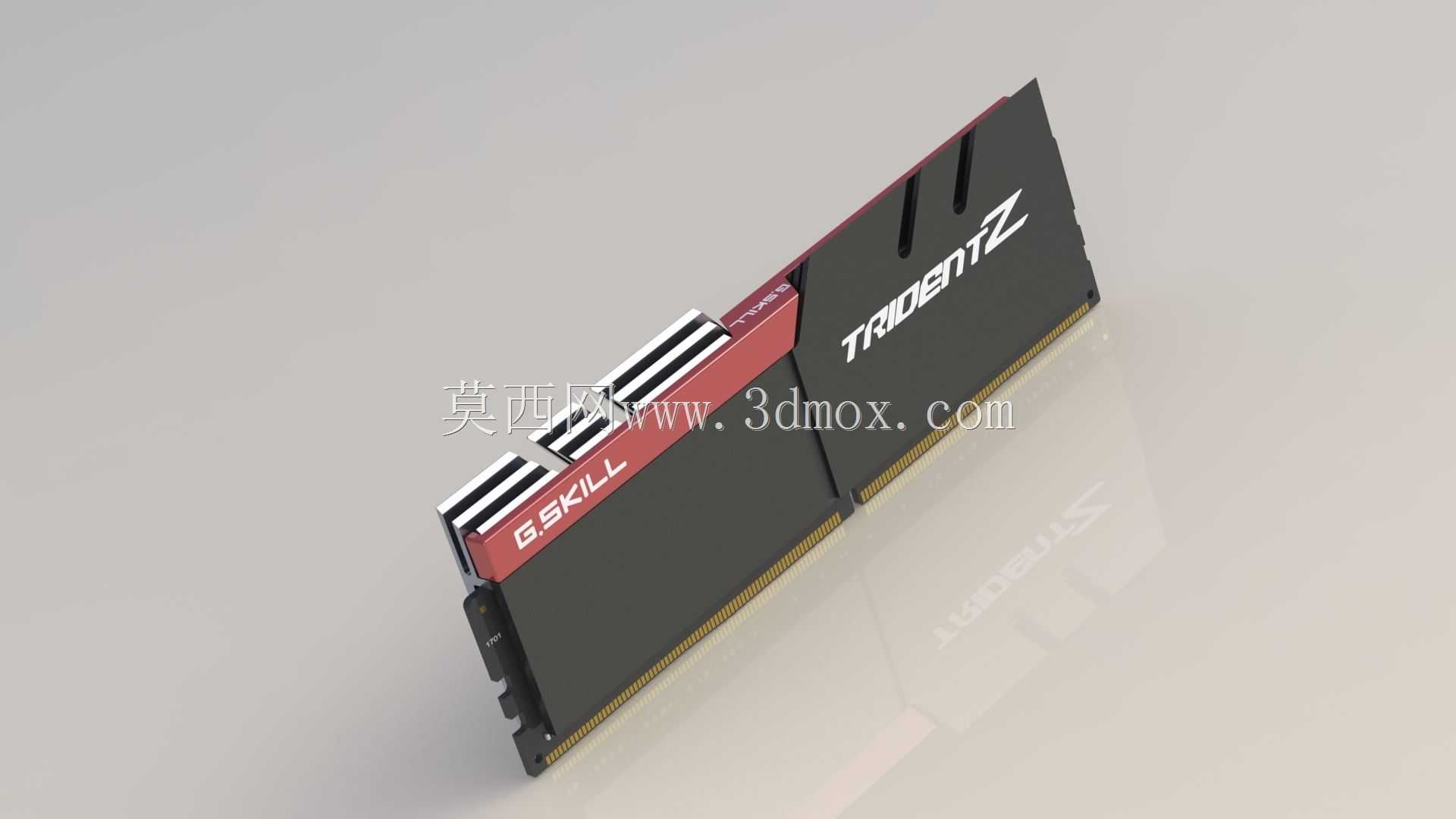

　　从应用场景来说，这个模型最常用的地方就是台式机整机结构装配验证，比如做定制机箱设计的时候，需要核对内存高度和CPU散热器的避让空间，很多大双塔风冷的内存避让高度是有限的，要是用简化的长方体内存模型，很容易算错预留空间，导致实际装机时内存马甲和散热器风扇打架；还有做ITX小机箱设计的时候，内存和侧透玻璃、机箱走线槽的距离也需要精准核对，这个模型的整体高度、宽度、厚度都和实装硬件一致，顶部的斜切造型也完全还原，做干涉检查的时候不会出现误判。另外做电脑硬件类的产品渲染、3D场景搭建的时候，这个模型的外观细节足够，不用再重新做表面纹理，标识的凹凸结构也做了出来，渲染的时候可以直接出金属质感的效果。

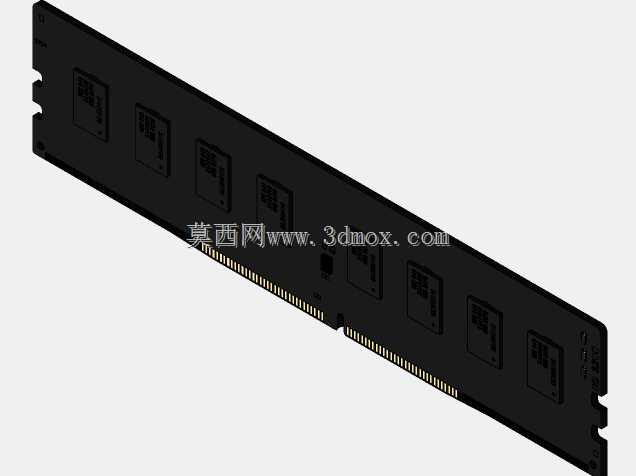

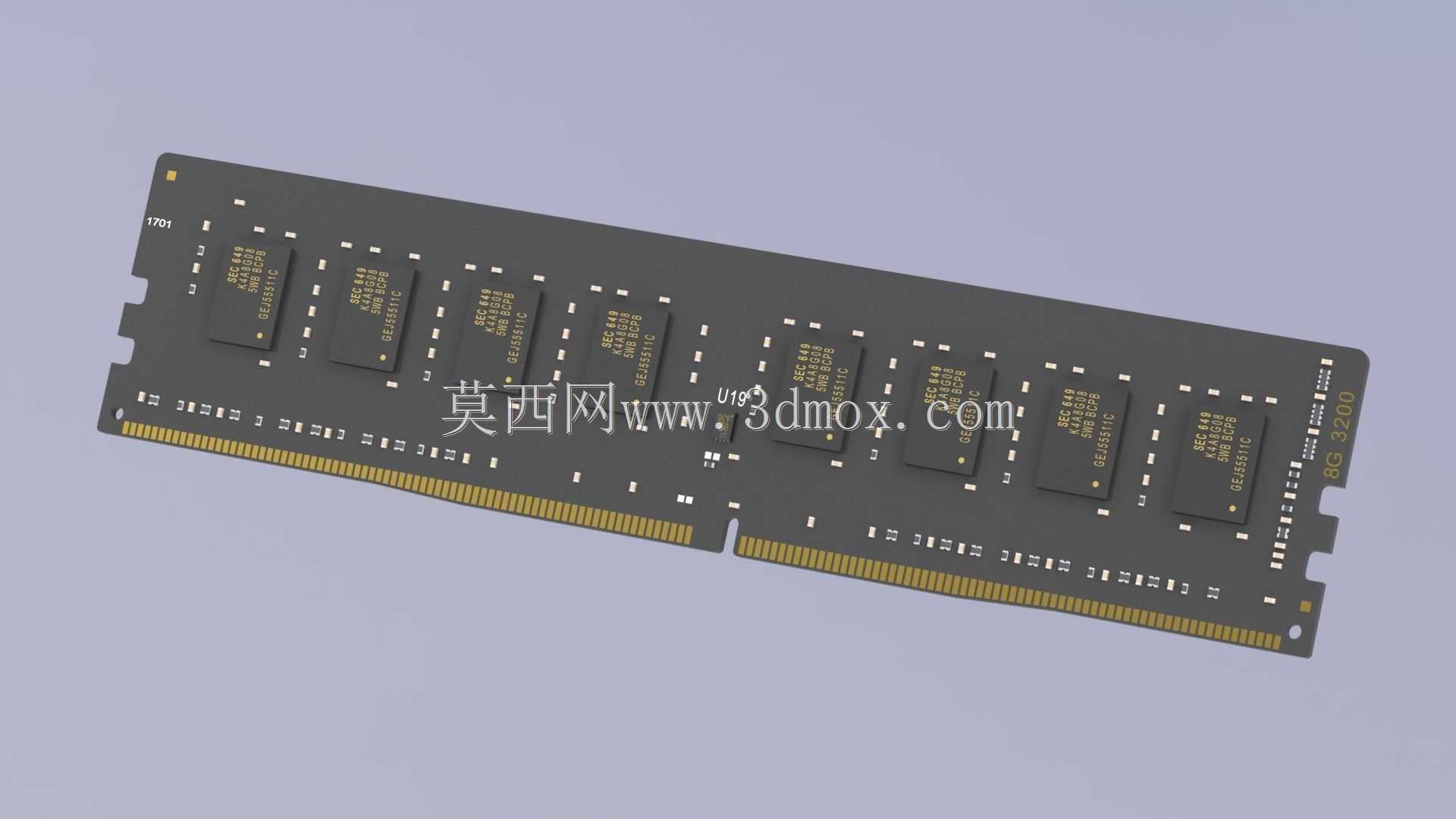

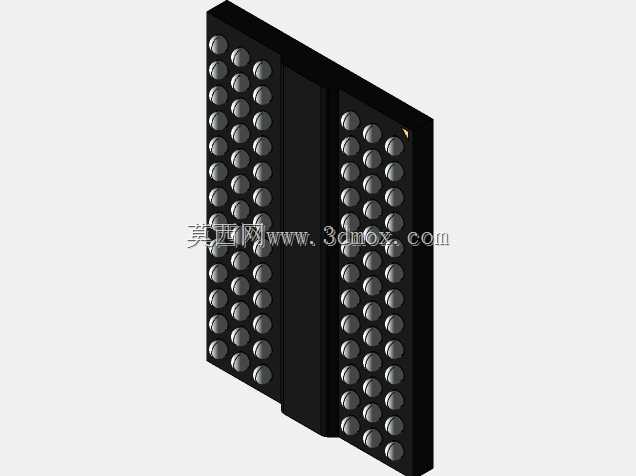

　　设计思路上，建模的时候没有把内存颗粒、SMD元件做过度简化，PCB板正面的三星内存颗粒的位置、尺寸都对应实装位置，表面的小型阻容元件也做了简化的凸起结构，不是光溜溜的PCB板，这样做的好处是如果需要做内存散热的风道仿真，这些小型元件的风阻影响可以被纳入计算，不会因为模型过度简化导致仿真结果偏差。马甲的固定卡扣结构也做了还原，在PCB板上端的两个卡扣位，模型里做了对应的卡扣凸起和卡槽结构，要是需要拆分马甲和PCB板做单独的结构分析，直接拆分组件就可以，不用再重新做配合结构。

　　还有个容易被忽略的细节，就是内存条金手指端的插拔导向斜角，实际硬件的金手指下端两侧都有15度左右的导向倒角，方便对准插槽插装，模型里也还原了这个倒角，做装配动画模拟的时候，插装动作的路径可以完全贴合实际操作逻辑，不会出现穿模或者卡滞的不合理效果。另外PCB板的厚度是1.6mm，和标准台式机PCB厚度一致，马甲单侧的厚度是1.2mm，整体的厚度尺寸刚好匹配相邻内存槽位的安装间距，做四通道满插内存的装配模拟时，相邻内存之间的间隙和实际情况一致，不会出现模型之间互相穿模的问题。

　　很多工程人员做整机建模的时候，总觉得内存是标准件随便找个方块代替就行，实际做定制化改装、小型化机箱设计的时候，内存的外形尺寸尤其是马甲的造型高度，直接影响整个机箱的内部布局，比如有些带RGB灯条的内存顶部有灯效区域，高度会比普通马甲内存高几毫米，要是用简化模型就会漏算这个高度，导致实际装机时侧板盖不上。这个三叉戟内存的模型把顶部的造型轮廓做了精准还原，顶部的边缘弧度、标识的凸起高度都和实物一致，不管是做结构干涉检查还是产品展示渲染，都能满足使用要求，不需要再二次调整尺寸。
