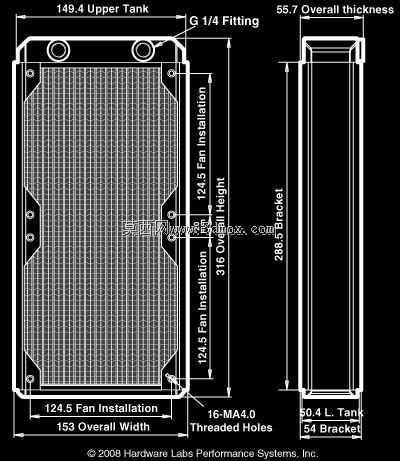

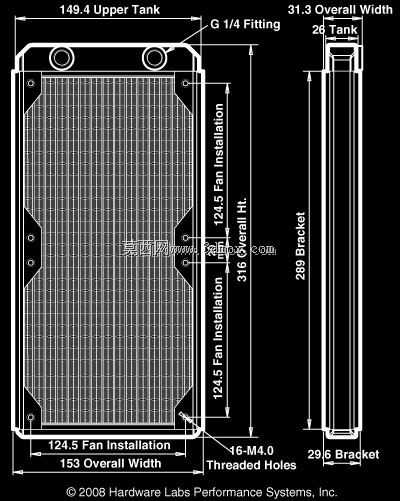

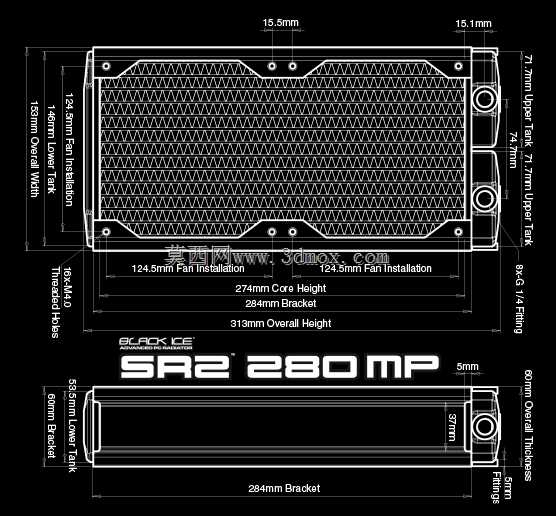

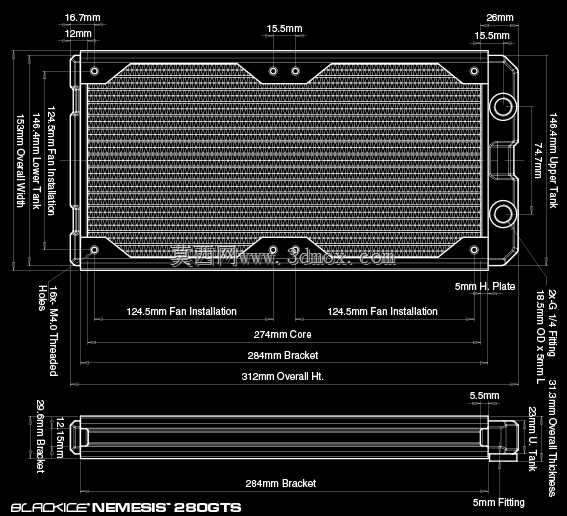

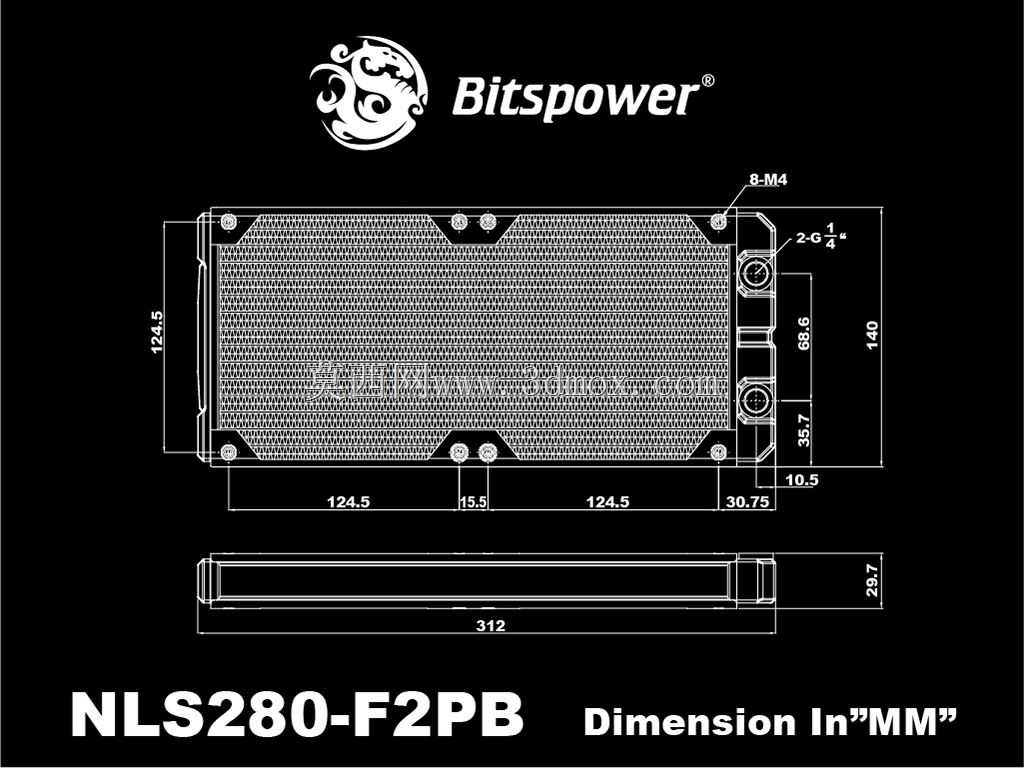

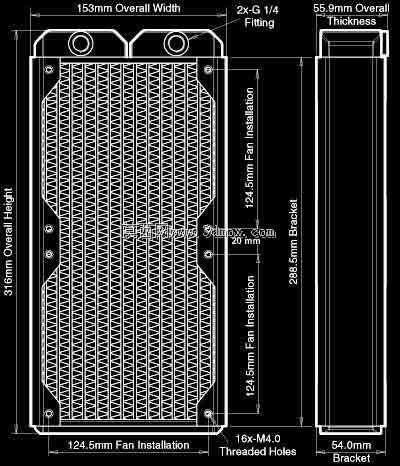

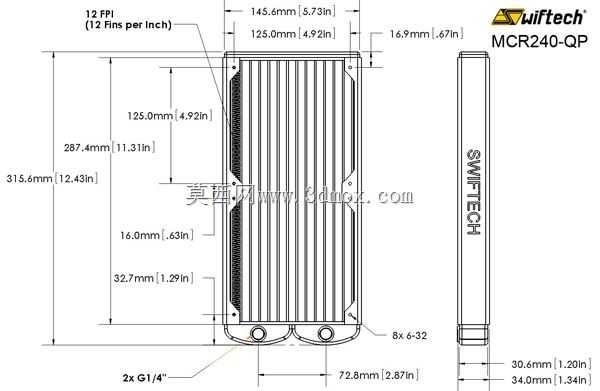

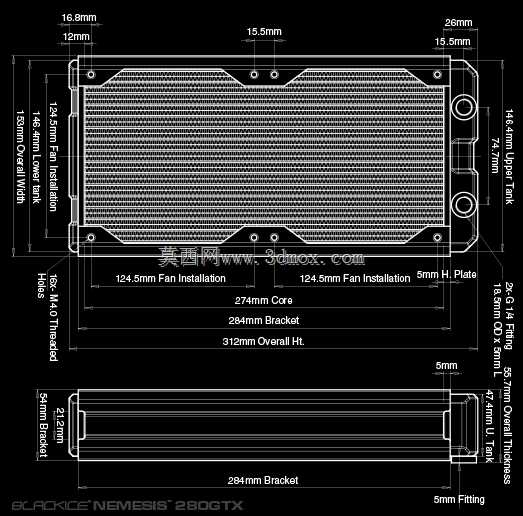

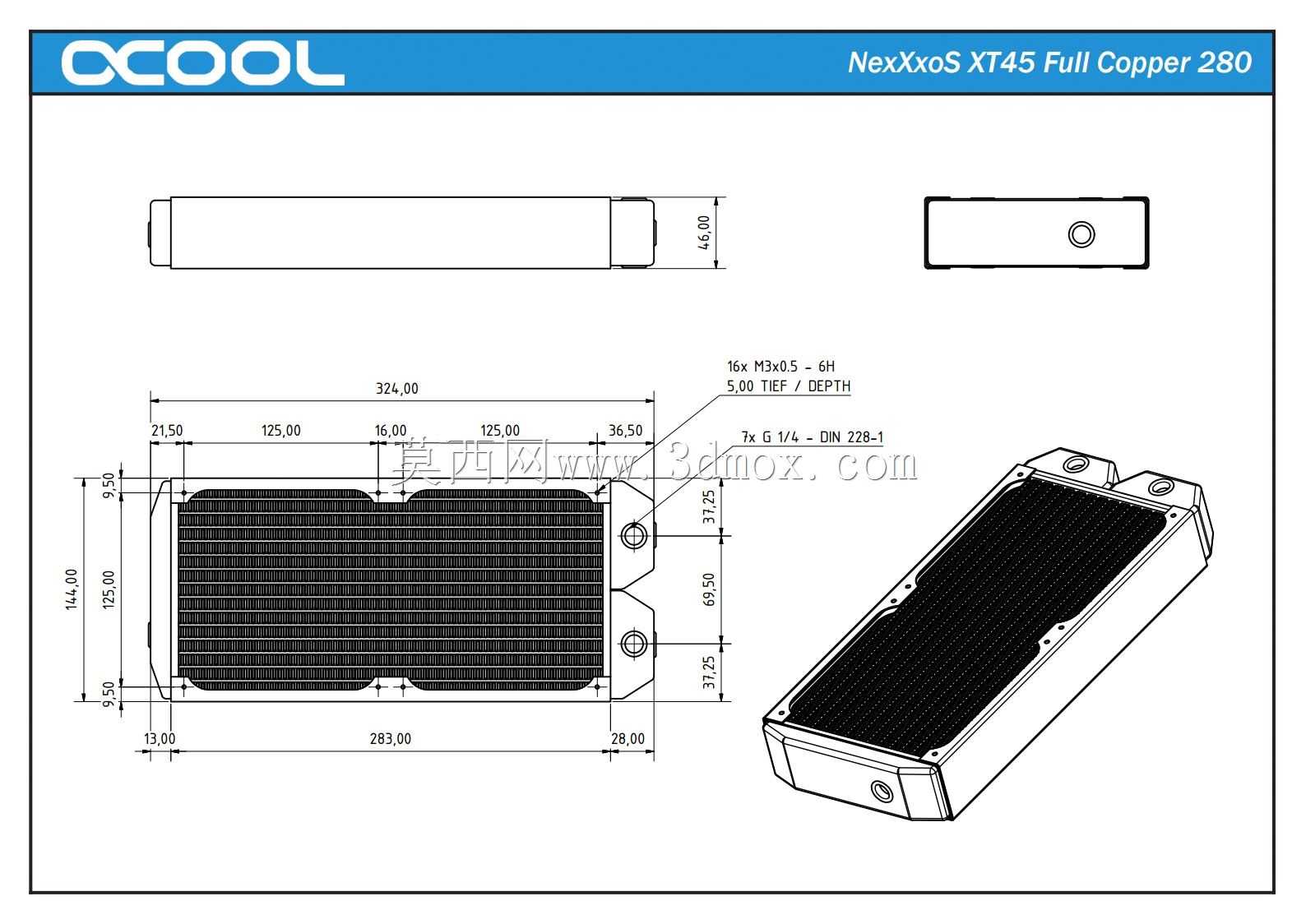

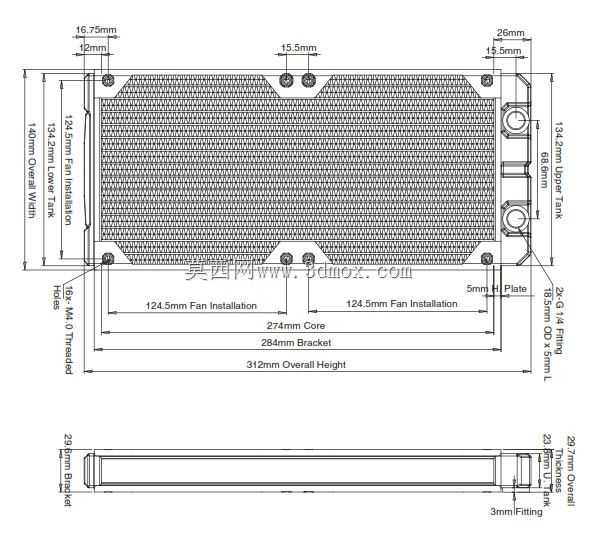

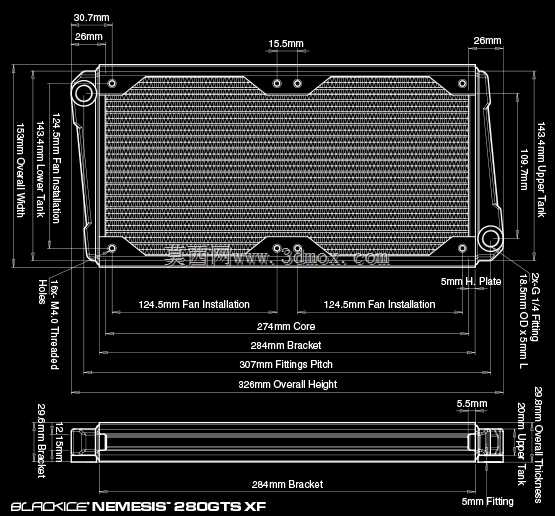

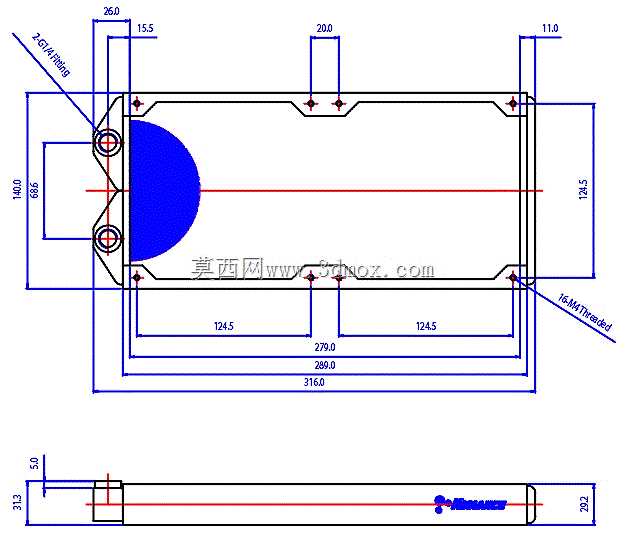

20mm间距HWLAB款水冷散热排结构设计

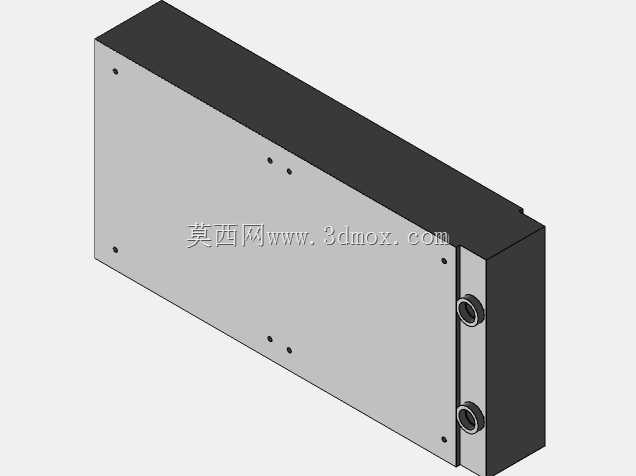

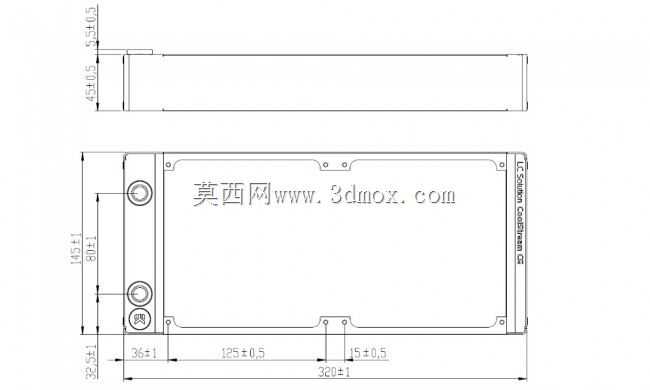

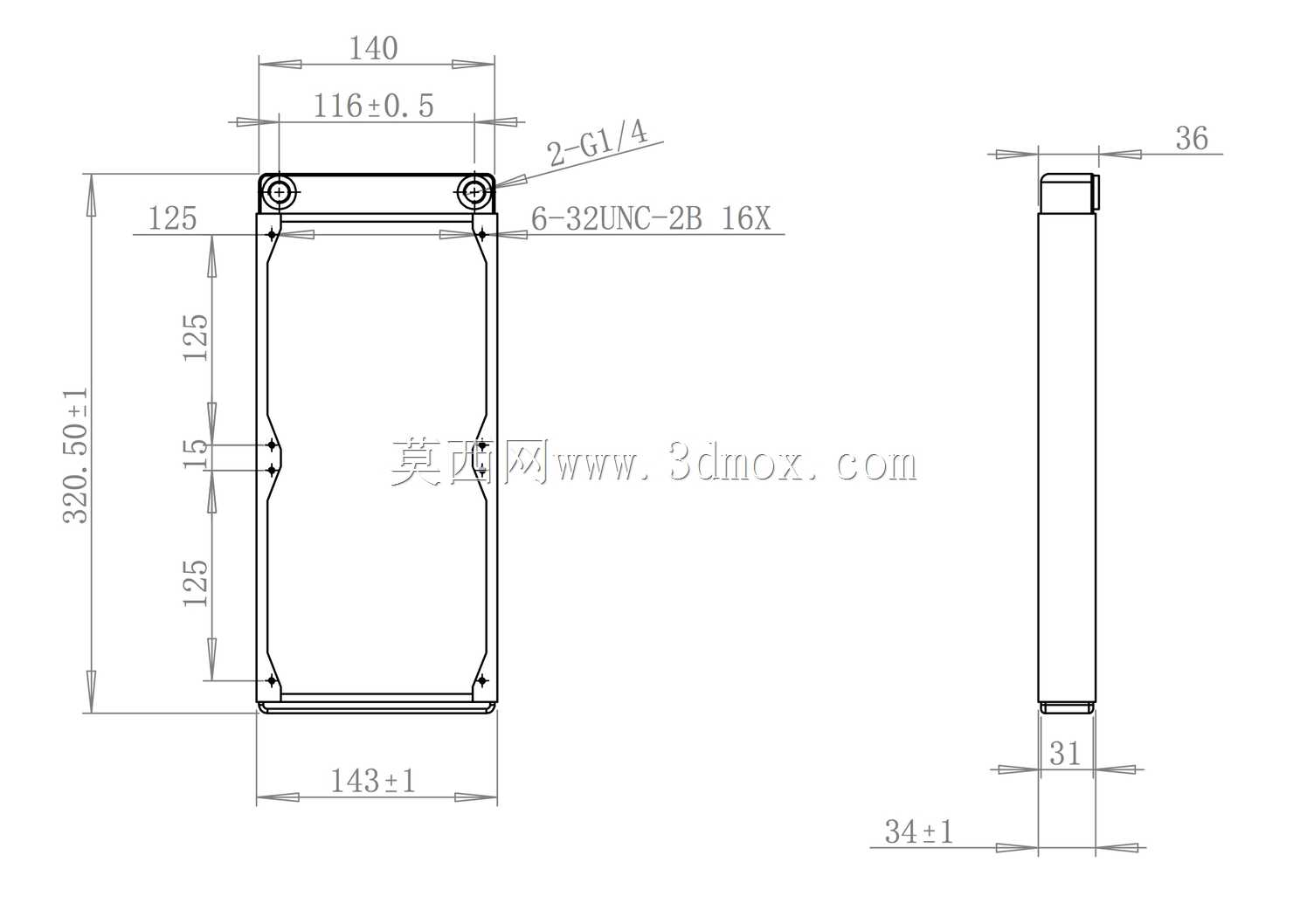

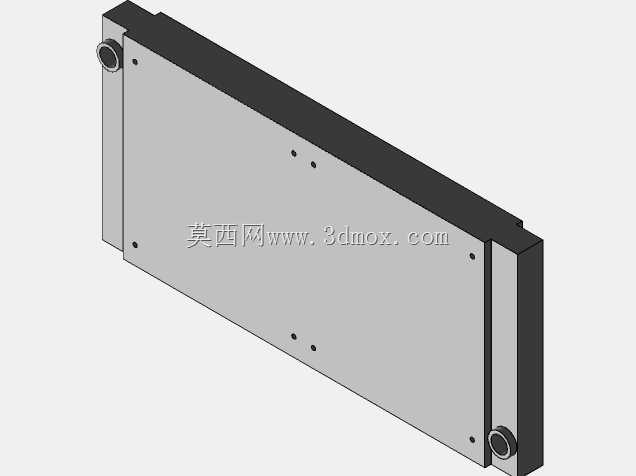

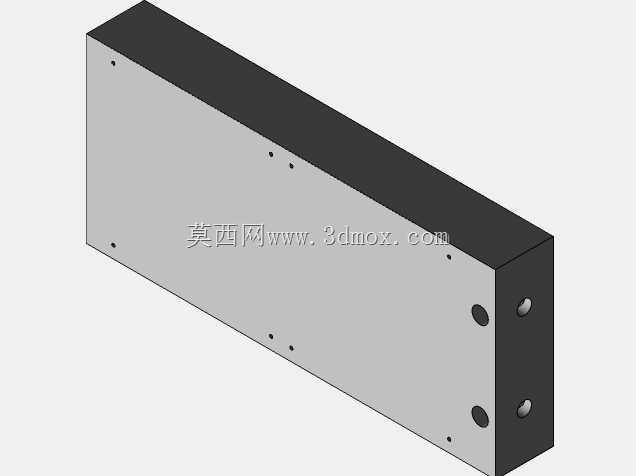

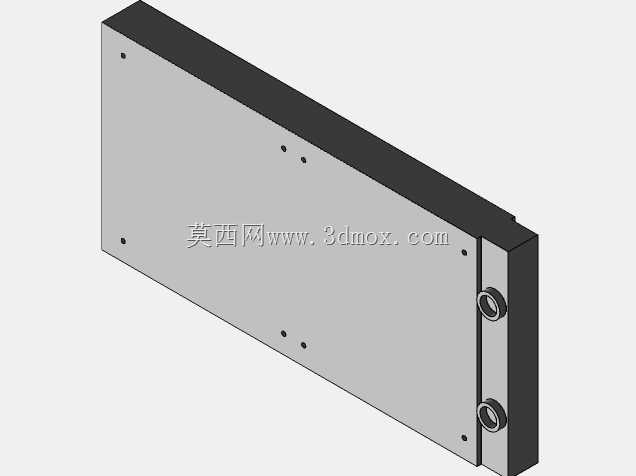

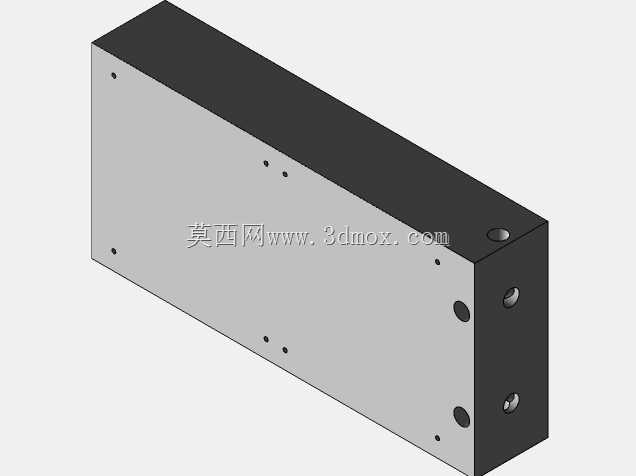

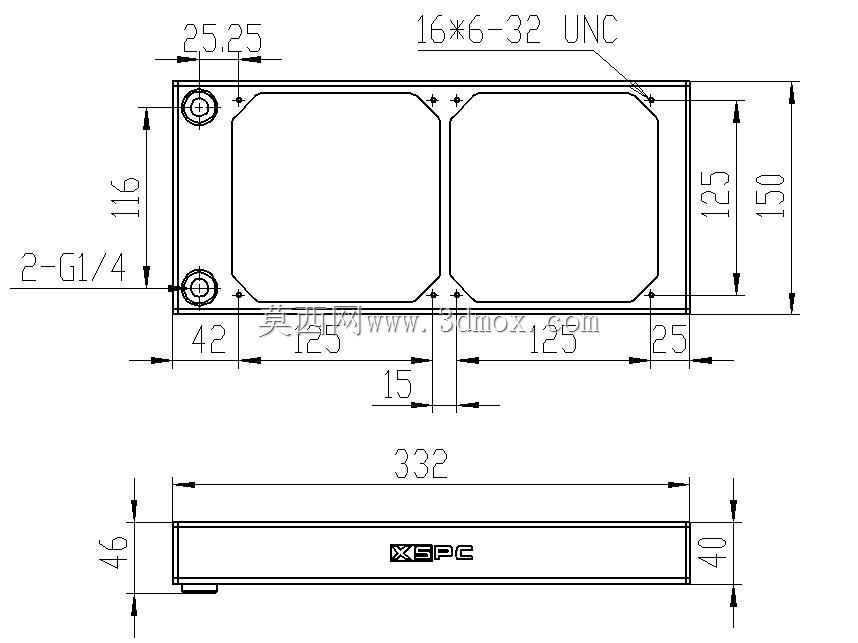

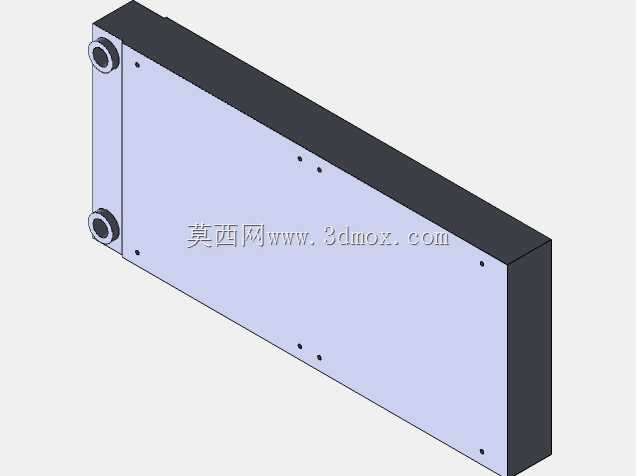

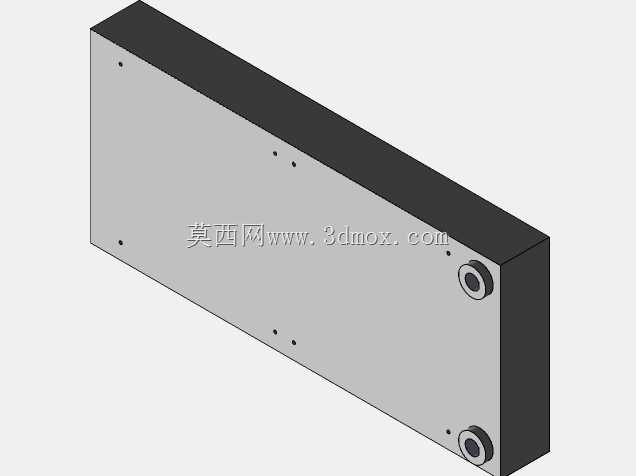

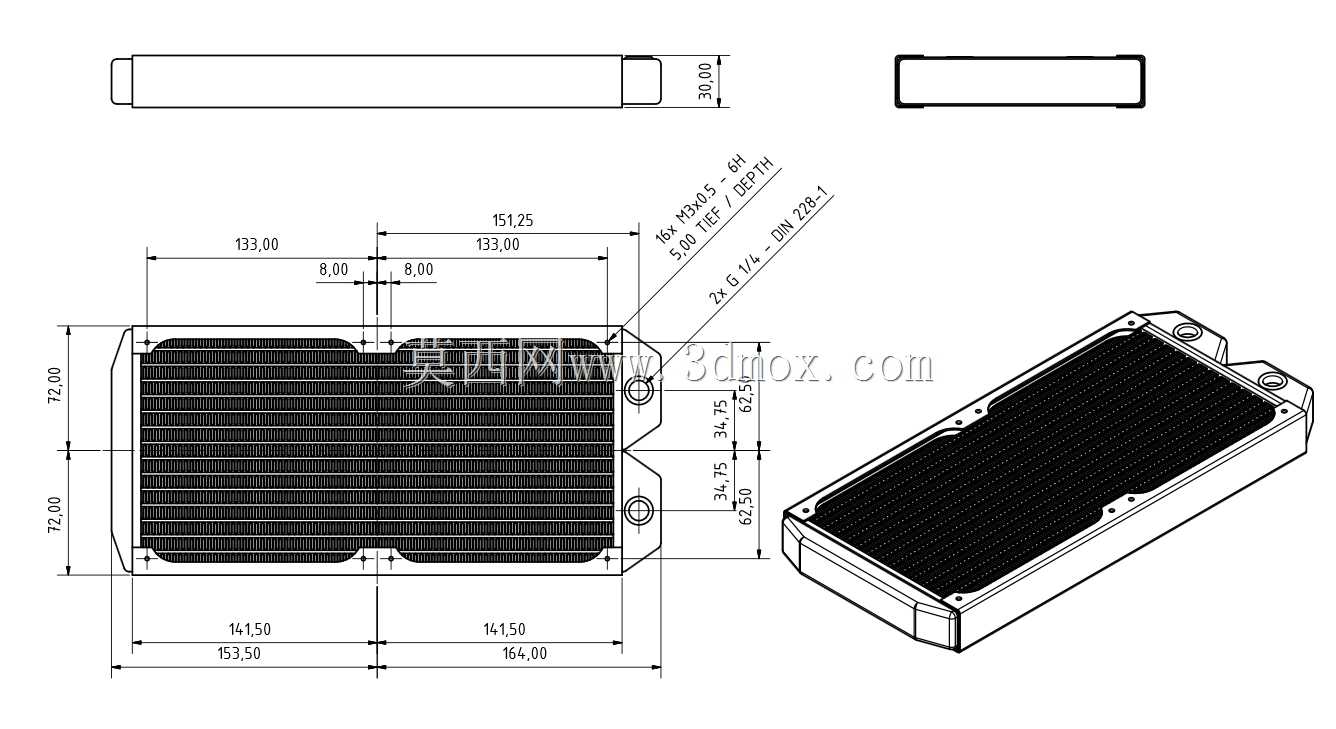

这款水冷散热排的结构设计，最初是面向PC硬件改装、小型液冷散热系统的装机需求做的优化迭代，在常规XSPC EX280散热排的基础上调整了鳍片排布间距，适配20mm间距的HWLAB安装标准，解决了常规散热排与定制化水冷管路、机箱安装位不匹配的痛点。从实际应用场景来看，这类薄型水冷排不仅能用于桌面PC的CPU、GPU散热改装，也能适配小型工业控制机柜的局部液冷散热、紧凑型激光设备的热源散热环节，在安装空间局促、对散热组件厚度有严格限制的场景下，这类薄排的适配性远高于常规厚度的水冷散热产品。从功能特性上看，这款散热排采用双侧水嘴布局，两个G1/4标准螺纹水嘴布置在排体同一侧的上下两端，既可以支持同侧进出水的管路走向，也能通过堵头调整为对角进出水的流道模式，适配不同的管路排布需求；排体主体采用铝合金材质的水室与鳍片结构，鳍片采用高密度错流排布，在有限的排体体积内最大化换热接触面积，保证冷却液流经排体时能充分与鳍片完成热交换，配合风扇就能快速将冷却液携带的热量散出。设计过程中优先考虑了安装边界的适配性，排体整体为规整长方体结构，侧边预留了多组标准风扇安装孔位，孔位严格遵循20mm间距的安装标准，既可以适配140mm规格的标准散热风扇，也能支持多组风扇的拼接安装，安装孔位做了沉台处理，安装螺丝不会突出排体表面，避免安装后与机箱结构、其他硬件产生干涉。排体的密封结构采用一体化水室焊接工艺，水室与鳍片组件的连接位置做了整圈焊接密封，避免长期使用后出现冷却液渗漏的问题，排体表面做了阳极氧化处理，既提升了表面的耐腐蚀性能，也避免长期使用后表面氧化影响外观与散热效率。在结构细节上，排体的边角做了小尺寸倒角处理，避免安装过程中锐角划伤操作人员或者管路，水嘴位置的螺纹做了通止规校验，保证标准水冷接头可以顺畅拧入，不会出现螺纹错牙、密封不严的问题。针对实际装机中常见的排体与内存、主板散热装甲干涉的问题，这款散热排的水室厚度做了针对性压缩，在保证水室流道通流面积足够的前提下，尽可能压缩排体整体厚度，让它可以安装在机箱的前置、顶置薄排安装位，甚至部分紧凑型机箱的后置排风位置，大幅提升了产品的场景适配能力。流道设计上采用了多通道平行流结构，冷却液从进水嘴进入水室后会均匀分配到每一条鳍片流道中，避免出现局部流道流量不足导致的散热效率不均问题，每个流道的截面尺寸经过反复校核，既保证冷却液流动阻力处于合理区间，不会额外增加水泵的负载，也能保证冷却液在流道内有足够的停留时间完成热交换。
