Bitspower低剖面水冷管路止动堵头结构

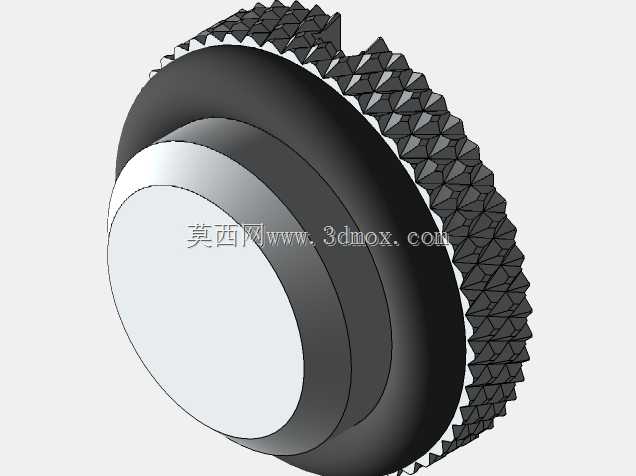

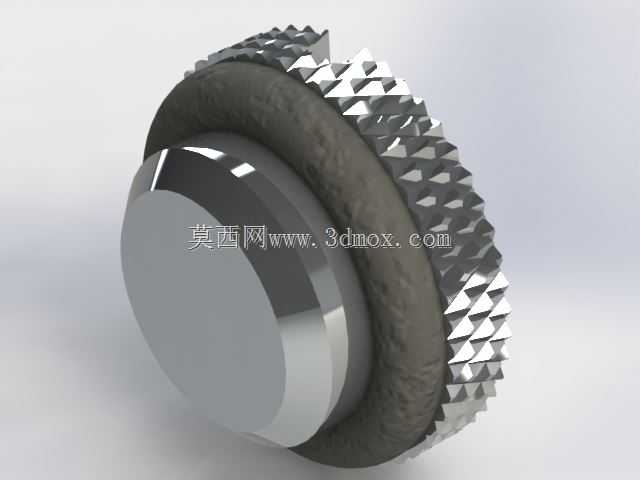

在分体式水冷散热系统的管路布局中，这类低剖面止动塞是管路末端封堵、预留接口临时封闭的核心小尺寸配件，常应用在PC水冷改装、小型液冷设备、工业精密水冷回路的布局调整场景中，用来封闭水路中暂时不需要外接管路的接口，避免冷却液渗漏，同时相比常规长度的堵头，低剖面设计能大幅压缩安装后的突出尺寸，适配机箱内部空间局促、管路排布密集的安装场景，不会和周边的冷排、风扇、板卡元件产生安装干涉。从结构设计来看，这款止动塞的头部采用了滚花防滑结构，外圈的菱形滚花纹理在手动拧紧操作时能提供足够的摩擦力，不需要借助扳手等工具就能完成可靠的拧紧操作，避免工具拧紧时过度施力导致的螺纹滑牙、接口开裂问题，也不会在金属表面留下工具划痕，兼顾操作便利性和外观完整性。塞体中部设置了一圈密封胶圈安装槽，配套的橡胶密封圈在拧紧后会被挤压在塞体端面和对接接口的密封面之间，形成可靠的静密封结构，能承受水冷回路常规的工作压力，不会出现冷却液渗漏的问题，胶圈的安装槽深度经过匹配设计，既不会因为槽过浅导致胶圈被挤压溢出，也不会因为槽过深导致密封压缩量不足引发渗漏。塞体的主体密封段采用光滑的圆柱端面设计，没有多余的突出结构，安装完成后仅滚花头部露出接口表面，整体突出高度远低于常规标准堵头，在狭窄空间内安装时不会占用多余的纵向空间，适配薄型冷排、紧凑式水冷分形板的接口封堵需求。设计过程中需要严格控制塞体的同轴度，保证密封端面和安装轴线的垂直度，避免拧紧后出现偏斜导致的密封失效，滚花段的外径尺寸和对接接口的外围沉槽尺寸匹配，不会出现安装后外圈和接口沉孔刮蹭的问题，密封胶圈的线径选择也和接口的密封间隙匹配，保证在常规拧紧力矩下就能达到足够的密封压缩率，不需要过度拧紧。在实际安装使用中，这类止动塞不需要额外缠绕生料带等辅助密封材料，依靠自带的胶圈就能完成密封，后期需要扩展水路时也可以快速手动拧下，更换为对应的管路接头，维护调整的便利性很高，同时金属材质的本体可以适配水冷回路中常用的乙二醇类冷却液，长期使用不会出现腐蚀、溶胀的问题，能长期维持可靠的封堵效果。
