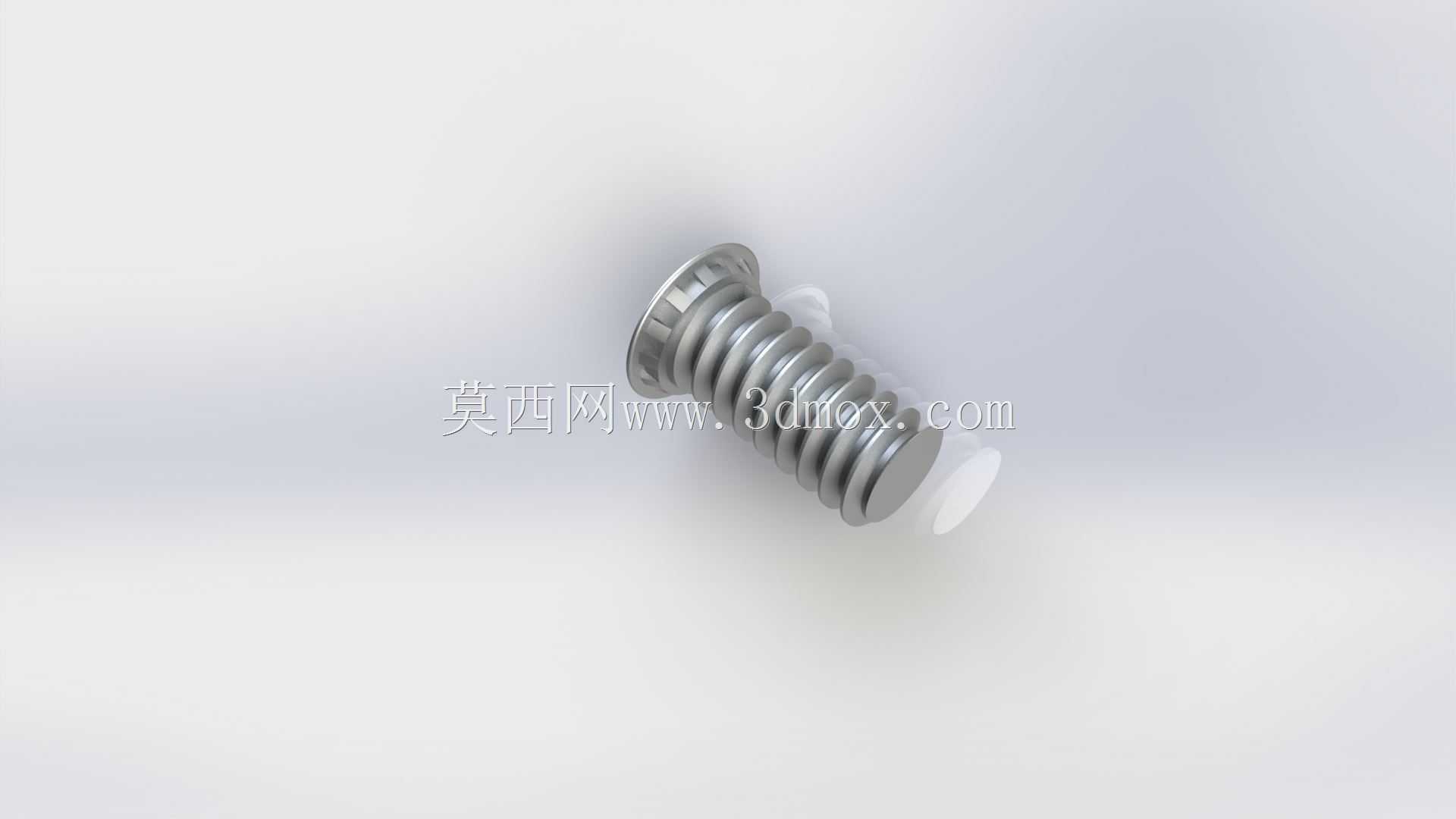

PEM FHA-632-5压铆式自紧螺柱结构设计

　　在钣金机柜、通讯机箱、新能源电控箱体这类薄板类装配场景中，传统焊接螺柱容易出现焊穿薄板、焊渣飞溅、螺柱垂直度偏差大的问题，后期返修打磨还会破坏板材表面的防腐涂层，而PEM系列自紧螺柱正是针对这类薄板紧固痛点开发的压铆式紧固件，本次建模的FHA-632-5规格属于该系列里应用频次极高的一款，适配0.8mm到2.5mm厚度的冷轧钢板、铝板等常见钣金基材，在通讯设备、工业控制、轨道交通车载电气柜的装配环节都有大量应用。从实际使用场景来看，这类自紧螺柱主要用来在薄板基材上构建稳定的内螺纹装配点位，替代传统的焊接螺母、拉铆螺母工艺，压装完成后螺柱与板材结合强度高，能承受一定的轴向拉力与径向扭矩，不会因为设备运输振动、

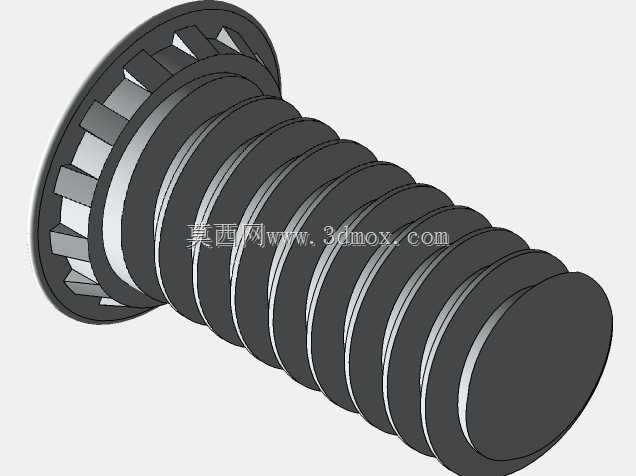

　　长期运行的微动磨损出现松脱，在需要反复拆装的维护点位，比如机箱侧板安装、内部PCB板固定、线束支架连接等位置，相比一次性铆接的拉铆件，重复拆装的耐用性优势非常明显。从设计思路上看，这款螺柱的结构完全围绕压装过程的受力与安装后的防松需求展开，头部的花齿结构是核心功能区，压装时花齿会在压力机的作用下嵌入板材预制的安装孔周边，板材产生塑性变形后材料会挤入螺柱头部的锁紧槽内，形成机械互锁，不需要额外的焊接、粘接工序，压装后螺柱的端面与板材背面齐平，不会突出板材表面影响后续的平面装配。螺柱的杆部采用标准6-32统一螺纹牙型，螺纹段长度为5mm，刚好适配两层叠加的薄板连接或者单层PCB板加绝缘垫片的安装场景，

　　杆部与头部的过渡位置做了极小的圆角处理，避免压装时应力集中导致头部断裂，同时也能减少压装过程中对板材安装孔边缘的刮擦，降低涂层破损的概率。安装边界方面，这款螺柱对预制孔的公差要求控制在±0.08mm范围内，孔边缘不能有毛刺、翻边，否则压装后会出现螺柱歪斜、结合强度不足的问题；压装时需要保证压力机的压头与板材平面垂直，压装力根据基材材质不同控制在20kN到35kN之间，压入速度不宜过快，避免花齿剪切破坏板材结构导致锁紧失效。螺柱安装完成后，头部花齿嵌入板材的深度需要达到0.2mm以上，才能保证足够的抗扭强度，满足螺纹装配时的扭矩要求，不会出现拧动螺纹时螺柱跟转的问题。从结构细节来看，螺柱的头部直径设计为6.3mm，

　　比预制安装孔直径大1.2mm，这个尺寸差刚好保证花齿能完全嵌入板材，同时不会因为头部过大导致压装后板材表面出现明显的凸起变形，影响外观平整度。螺纹段的起始端做了导向倒角，方便装配时螺丝快速对准，不会出现螺纹错牙的问题，杆部的螺纹精度达到2A级，能适配市面上绝大多数标准6-32规格的机牙螺丝，不需要额外做螺纹适配处理。在三维建模过程中，需要重点还原花齿的齿形角度、头部锁紧槽的深度、螺纹的牙型细节，这些特征直接决定了后续做装配仿真、压装工艺模拟时的结果准确性，如果花齿的齿尖角做的过大，仿真时会出现压装力计算值偏小的偏差，如果齿槽深度不足，模拟出来的互锁强度会比实际值偏高，无法给工艺部门提供准确的压装参数参考。另外，建模时需要注意螺柱头部与杆部的同轴度公差，实际生产中这个公差控制在0.1mm以内，压装后才能保证螺纹孔与板材平面的垂直度，避免装配螺丝时出现斜锁、滑牙的问题。在实际选型应用中，这款螺柱不适合用于硬度超过HRB80的板材，比如淬火钢板、厚不锈钢板，这类板材硬度太高，压装时花齿无法有效嵌入，不能形成可靠的机械互锁，容易出现松脱问题；如果是用于铝板这类较软的基材，需要适当降低压装力，避免压力过大导致板材变形凹陷。在户外使用的设备上选用这类螺柱时，需要注意螺柱与基材的电极电位差，比如铝板基材选用不锈钢材质的螺柱时，需要做好接触面的绝缘隔离，避免长期户外使用出现电化学腐蚀，影响连接强度。
