SD-02型连力可调支撑脚结构设计

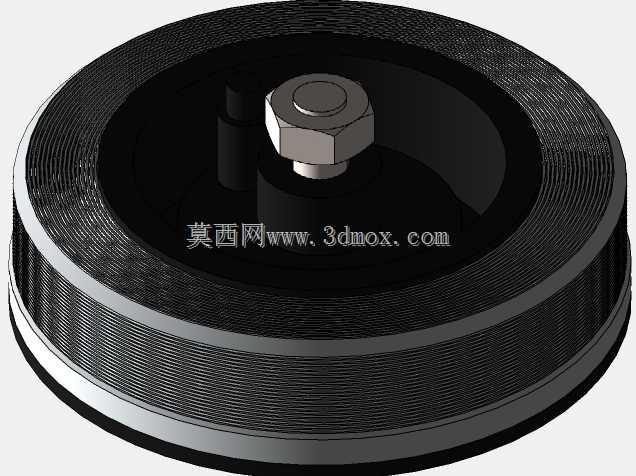

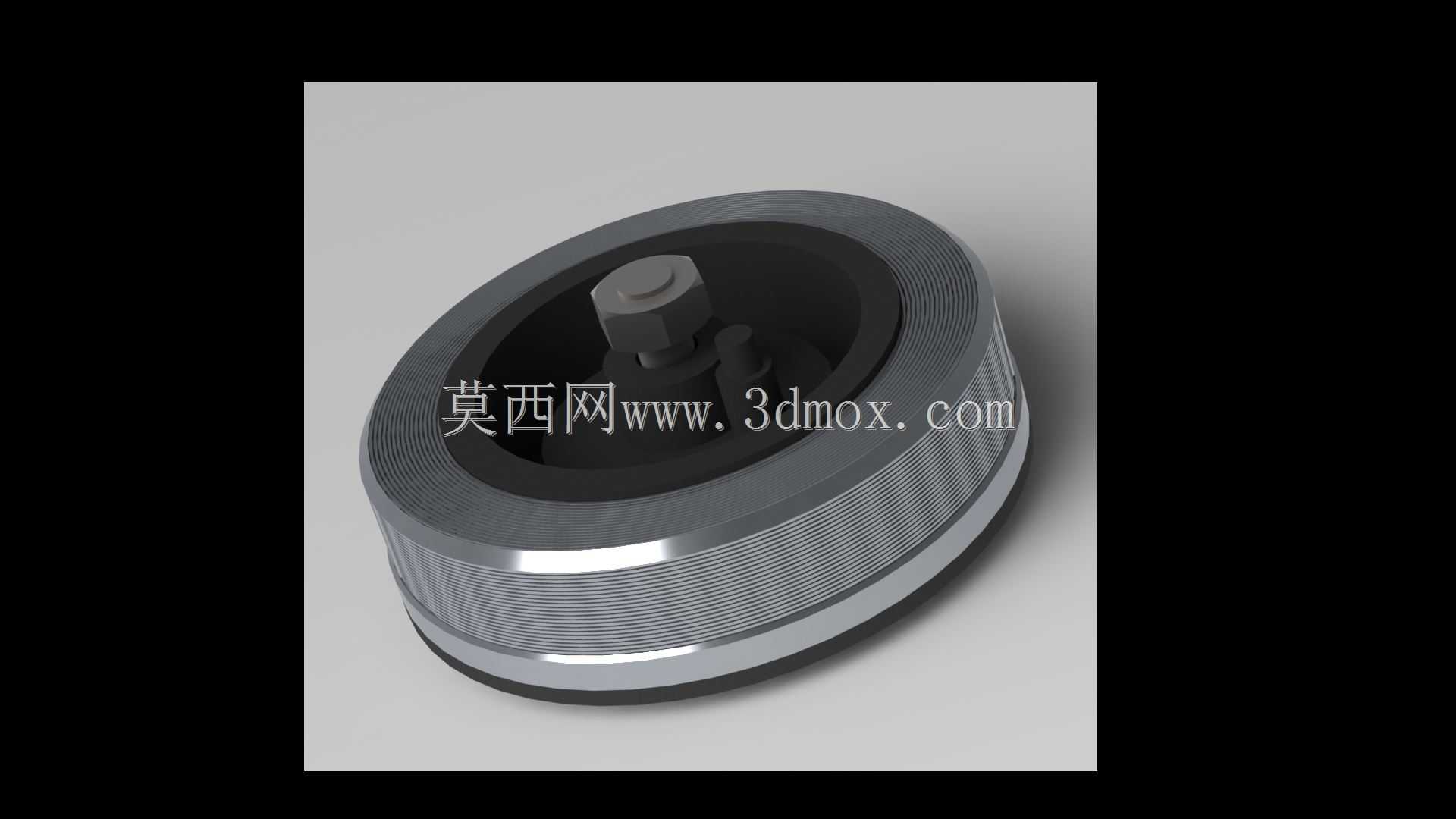

这款支撑脚多用于工业生产场景中各类中小型设备的底部调平与承重支撑，在流水线工作台、小型检测设备、轻型物料架、非标自动化单机的安装部署环节十分常见，核心作用是抵消地面不平整带来的设备倾斜问题，同时通过底部的防滑结构避免设备运行过程中出现移位、振动偏移的情况，保障设备运行的稳定性。从结构设计来看，整体采用同轴嵌套的组合式结构，外圈为带滚花纹理的金属调节套，滚花设计完全是从实际操作角度出发，无需借助扳手等额外工具，操作人员徒手即可转动调节套完成高度微调，调节过程中螺纹副的咬合间隙控制在合理范围，既不会出现调节卡滞，也不会因为间隙过大导致支撑后出现虚位晃动。顶部的连接螺栓采用标准外六角端头，可直接与设备底部的预设安装螺孔配合，无需额外加工转接件，适配市面上多数通用型材框架与钣金设备底梁的安装孔位。底部的防滑垫采用内嵌式安装，完全嵌入金属底座的凹槽内，不会因为长期受压出现脱胶、移位的问题，防滑垫的材质选用耐磨橡胶，既可以增大与地面的摩擦力，也能吸收设备运行产生的小幅振动，避免振动直接传递到地面引发共振噪音。设计过程中充分考虑了安装边界的适配性，整体外圆直径控制在常规设备底脚的通用尺寸范围内，不会因为直径过大超出设备底梁的安装宽度，也不会因为直径过小导致单位面积压强过大压坏环氧地坪或者瓷砖地面。调节行程覆盖了多数车间地面的平整度误差范围，常规安装场景下无需额外垫垫片即可完成调平。金属部件的表面做了防锈处理，在潮湿的生产车间环境下也不会轻易出现锈蚀卡死的问题，长期使用后依然可以顺畅调节高度。内部的螺纹配合段做了加长处理，承重时螺纹的受力分布更均匀，不会因为局部应力过大出现螺纹滑牙的问题，额定承重范围内长期使用不会出现支撑高度下沉的情况。实际选型时，可根据设备的总重量搭配对应数量的该款支撑脚，安装时先将顶部螺栓拧入设备底梁的螺孔，初步就位后转动外圈调节套，配合水平仪逐点调整各个支撑脚的高度，直到设备整体水平度符合安装要求即可，整个安装调节过程无需复杂工具，单人即可完成全部操作。
