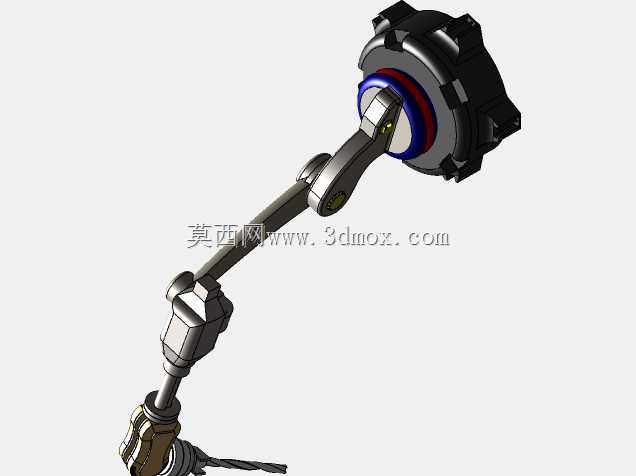

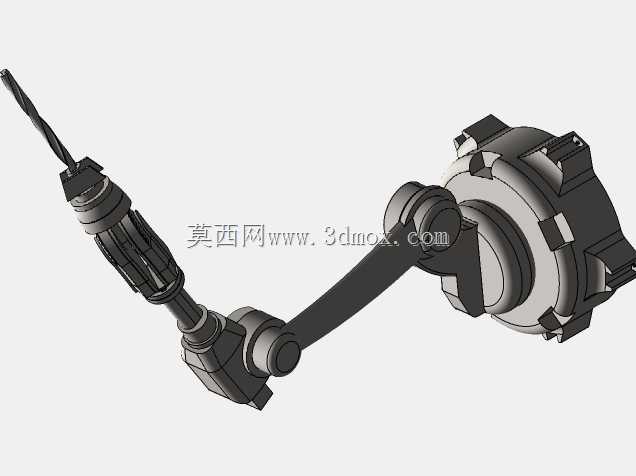

带钻孔执行端的多关节工业机械臂结构设计

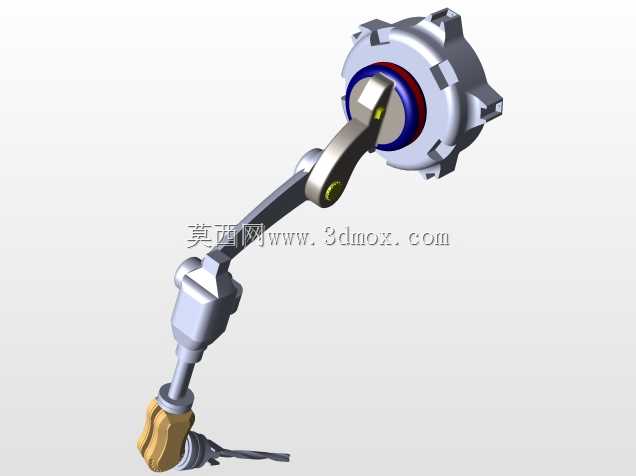

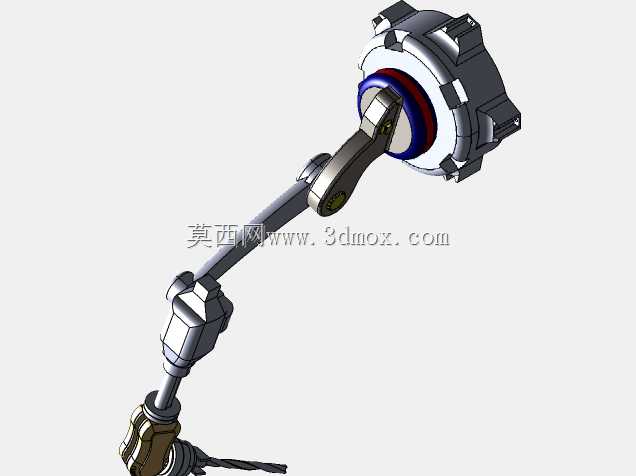

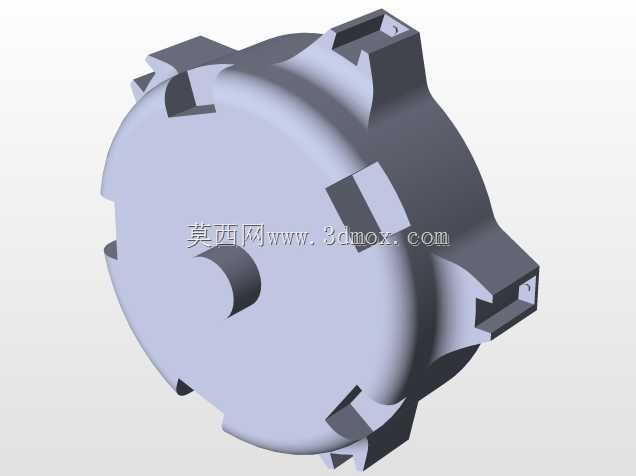

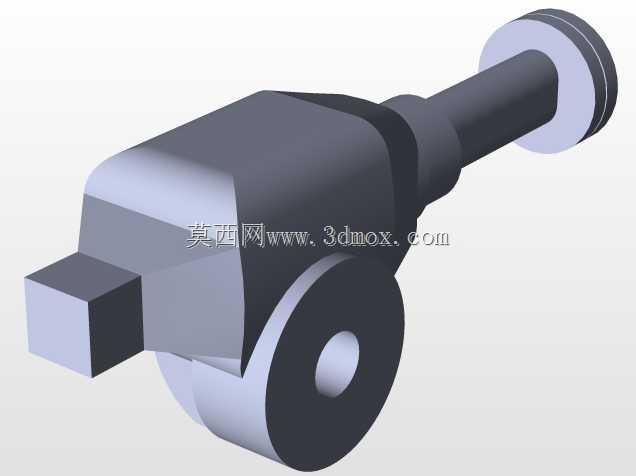

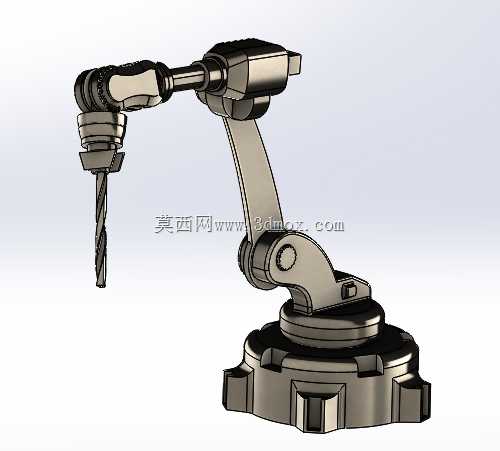

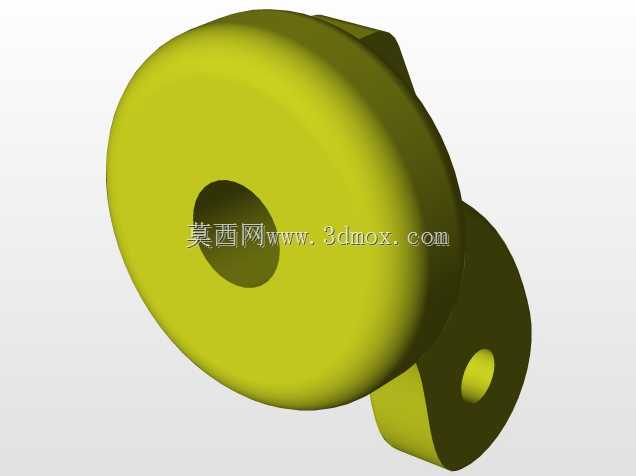

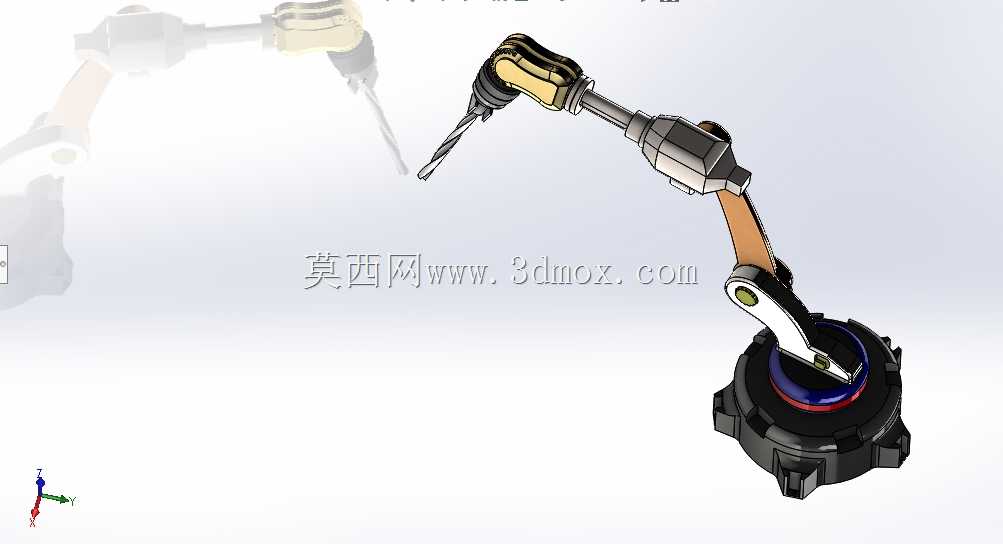

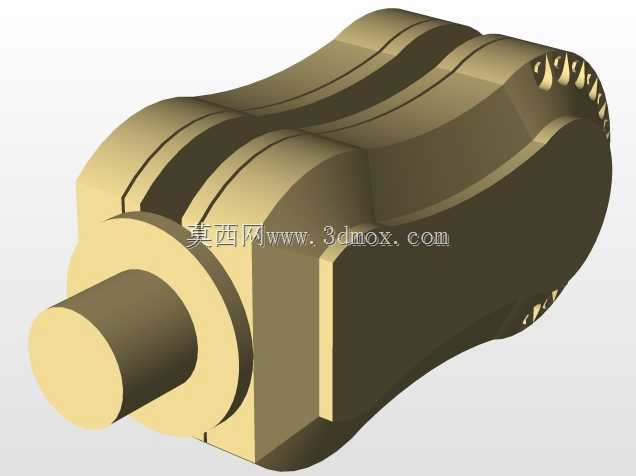

这款多关节机械臂主要面向中小型零部件的机加工辅助、精密钻孔作业场景，可适配3C电子零部件加工、小型五金件二次加工、教学实训平台搭建等多种应用场景，能够替代人工完成重复度高、定位精度要求严苛的钻孔工序，有效降低人工操作的误差率，提升连续作业的稳定性。设备末端搭载标准钻孔执行组件，可适配不同规格的麻花钻、倒角钻等加工刀具，能够完成垂直面、倾斜面等多角度的钻孔加工作业，配合多关节的灵活转动范围，可覆盖底座周边半径范围内的全部加工工位，无需额外挪动待加工工件即可完成多位置加工。在功能特性上，该机械臂采用六关节串联结构设计，底座回转关节可实现360度水平方向旋转，大臂、小臂关节采用大扭矩铰接结构，可支撑末端执行器完成不同高度、不同伸展距离的作业动作，腕部关节可实现末端刀具的多角度姿态调整，确保钻孔作业时刀具与加工面保持垂直，保障钻孔的垂直度与孔径精度。设计过程中充分考虑了设备的安装边界与作业空间，底座采用法兰式安装结构，可直接固定在加工工作台、地面预埋基座上，安装固定点的布局适配常规工业安装的螺栓孔距标准，无需额外定制安装转接件即可完成部署；整体外形在完全收拢状态下占用空间较小，完全伸展后作业半径可覆盖中小型加工工位的全部范围，不会与周边的加工设备、物料架产生运动干涉。结构设计上对各关节的走线进行了内置处理，避免作业过程中线缆与工件、周边设备产生缠绕，各关节的限位结构经过反复校核，可在极限运动位置实现硬限位保护，防止关节超程运行造成的结构损坏。整体壳体采用刚性支撑结构设计，在保障关节转动灵活性的同时，兼顾了钻孔作业时的结构刚性，可有效降低钻孔过程中的振动，保障加工面的光洁度与孔径精度，适配连续长时间的自动化加工作业需求。
