盘销配合制动盘结构动态仿真

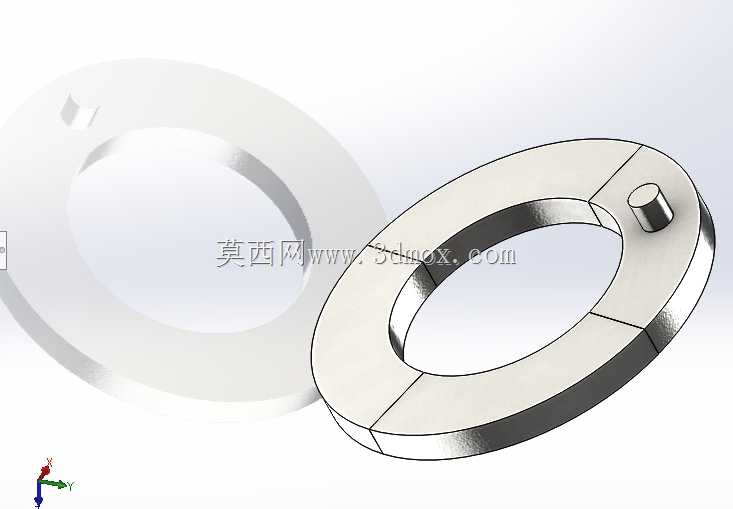

　　这套盘销配合结构常见于旋转制动、扭矩传递与限位离合类工况，核心由带径向销柱的环形盘体、配对摩擦盘面以及周向定位销构成，在工程机械行走制动、机床主轴限位、输送线张紧机构里都能见到同原理结构。做结构设计时首先要卡死安装边界：环形盘的内孔直接套装在回转轴颈上，内孔与轴的配合选H7/k6过渡配合，既保证周向扭矩传递不打滑，又方便检修时拆出盘体；盘体外缘预留的销柱孔位要和配对支架上的销孔同轴度控制在0.05mm以内，销柱采用过盈压装嵌入盘体凸台，压装后销柱端面高出盘体端面8-12mm，插入配对支架的导向槽后，既可以限制盘体周向转动自由度，又能允许盘体沿轴向产生微量窜动，补偿制动摩擦片磨损后的间隙。

　　从实际工况载荷来看，该结构在额定工作转速下，盘体自身会产生离心拉应力，销柱和盘体接触的拐角位置是应力集中高发区——早期现场失效案例里，八成以上的盘体裂纹都从销孔根部圆角处萌生，所以建模阶段特意把销孔根部圆角从常规R2放大到R5，同时盘体端面在销孔周边做了2mm厚的局部凸台补强，既不增加整个盘体的壁厚、控制转动惯量，又能把峰值应力拉低30%以上。材料选型上盘体和销柱都选用调质45钢，摩擦接触面做高频淬火处理，硬度控制在HRC42-48，配对的弹性支撑件默认按柔性体处理，不能在仿真里简化成刚性约束：实际台架测试里，支撑件的弹性变形会吸收30%左右的冲击载荷，如果按刚性计算，得出的销柱剪切应力会比实测值高出近一倍，直接导致选型冗余过大、结构笨重。

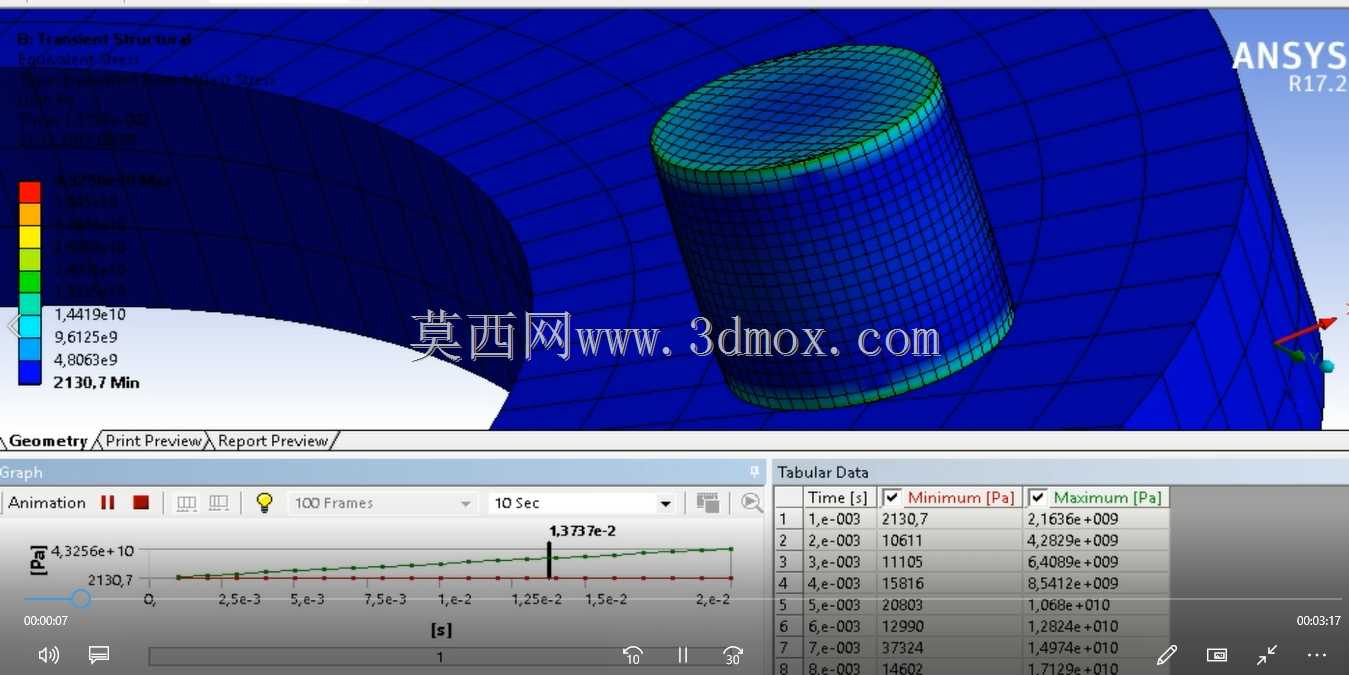

　　动态仿真过程中重点观测两个位置的响应：一是3000rpm高转速工况下，盘体外缘的径向位移量，设计要求该位移不能超过0.15mm，否则盘体旋转时会刮蹭周边的制动钳壳体；二是销柱和盘体接触面上的接触应力，要控制在材料许用接触应力的70%以内，避免长期交变载荷下出现接触疲劳点蚀。加载时在销柱端面施加50N的轴向动态载荷，模拟制动瞬间摩擦片推压盘体的冲击力，边界条件里把盘体内孔的轴向自由度放开、周向和径向自由度约束，和实际轴上安装的状态完全对齐。

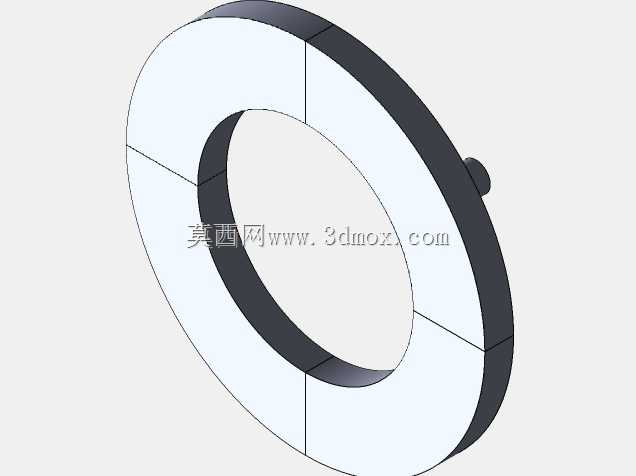

　　结构细节上，盘体的环形断面采用等强度设计：从内孔到外缘的壁厚随半径增大逐步减薄，内圈壁厚18mm、外缘壁厚12mm，在保证整体刚性的前提下把转动惯量降到最低，减少主轴启停时的惯性冲击。盘体端面上预留的三个周向定位槽，槽宽和摩擦片凸台的间隙控制在0.3-0.5mm，间隙过小会出现热胀卡滞，间隙过大会导致制动时盘体周向窜动、产生撞击异响。销柱和导向槽的配合面做了表面磷化处理，降低滑动摩擦系数，避免长期往复滑动出现咬合拉伤。

　　在整机装配层面，该盘销组件的轴向安装总厚度控制在42mm，周边要预留至少10mm的散热间隙，制动过程中摩擦产生的热量会通过盘体的环形端面快速散出，不能在盘体外侧加装全封闭护罩，否则热量堆积会让盘体温度升到300℃以上，材料屈服强度大幅下降，出现塑性变形。仿真后处理里特意追踪了盘体从0加速到额定转速全过程的应力变化曲线：低转速阶段应力主要来自装配预紧力，当转速超过2000rpm后离心应力占比快速上升，销孔根部的应力峰值始终处于材料弹性区间内，没有进入塑性变形阶段，验证了结构在长期循环工况下不会发生永久形变，盘体的弹性变形在卸载后可以完全恢复，不会对后续的制动间隙产生影响，销柱的形变量也控制在微米级，保证多次制动动作后定位精度不会出现漂移。
