双发重型制空喷气式歼击机整机结构

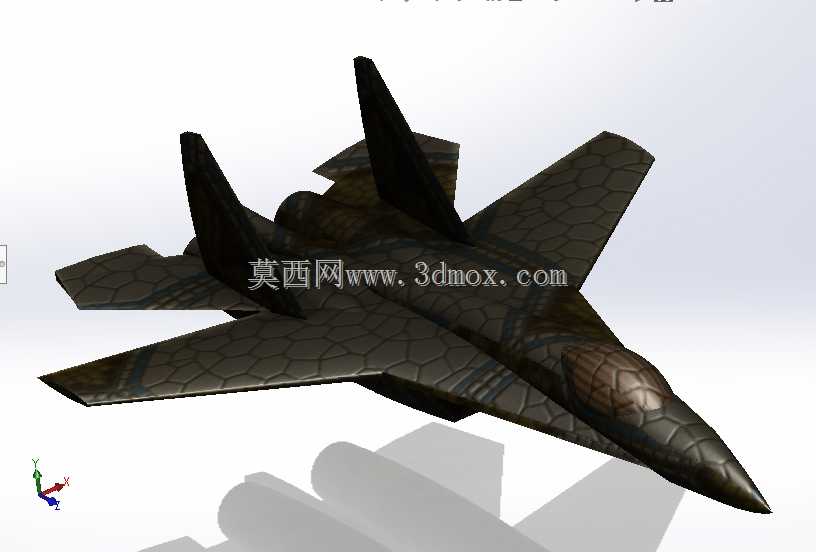

　　该三维整机结构围绕双发重型制空喷气式歼击机展开，建模过程先从气动外形的核心约束切入，而非先堆砌内部零件。整机采用两侧进气、大后掠角上单翼、双外倾垂尾加全动平尾的常规布局，机头为尖锐圆锥形雷达罩，沿纵轴向座舱段平滑过渡，座舱盖采用水泡形透明件轮廓，风挡与后舱盖的分模线在曲面中单独做出，保证飞行员前向与侧向视野边界符合实机遮挡关系。机身中段翼身融合区域是建模难点，机翼根段并非简单平面搭接，而是通过多段引导线与机身蒙皮做连续G1过渡，既降低跨音速飞行时的干扰阻力，也为内部燃油箱、主起落架舱预留封闭安装空间。机翼后缘设置襟副翼舵面分区，前缘带有机动襟翼轮廓，舵面与主翼的转轴轴线、偏转间隙均在装配体中保留，

　　可直接用于后续运动仿真验证舵面偏角与气动操纵面的干涉情况。双垂尾采用外倾布置，垂尾根部与后机身背鳍平滑衔接，垂尾后缘布置方向舵，平尾安装在垂尾下方的机身尾侧，全动平尾的转轴包络、作动筒安装座在尾段内部做出对应支撑结构，避免外观建模与内部传力路径脱节。动力舱段沿机身两侧对称布置，尾喷口收敛段做出多层调节片轮廓，喷口与机身尾椎之间保留热气流膨胀间隙，尾椎末端延伸至两喷口中间，可容纳减速伞舱与尾部告警装置安装位。起落架部分采用前三点式布局，前起落架布置在座舱后下方的前机身舱段，主起落架支柱连接机翼根段主承力框，机轮、刹车盘、收放作动筒、起落架舱门的联动关系均按收放路径装配，舱门关闭时与机身蒙皮外表面齐平，

　　不会凸出破坏整机隐身修型的连续曲面。整机表面的多边形纹理效果仅作为外观展示层，底层蒙皮曲面仍保持光滑连续，结构设计时可将纹理层剥离，在蒙皮外表面追加维护口盖、天线基座、空中受油探管、武器挂架等接口，挂点沿机翼下表面与机身中线对称分布，挂架安装面的法向、间距需匹配机载弹药的悬挂尺寸，避免相邻外挂物在带坡度机动时发生碰撞。从安装边界来看，整机长度方向以机头雷达罩尖端到尾喷口末端为全机纵轴基准，翼展方向以左右翼尖为最大宽度边界，垂尾顶端为全机高度最高点，运输拆解时可将机翼、垂尾、平尾作为独立分离面，各分离面处的对接框、螺栓孔位在模型中预留定位基准，组装时以机身主框为核心基准对接翼面，抵消大型部件装配的累积误差。

　　该结构可用于航空科普展陈的大比例缩放样机制作、飞行模拟座舱的视景动力学匹配、航空院校气动布局教学演示，也可作为无人验证机总体方案设计的参考底模，在调整翼载荷、垂尾面积、进气道位置时，直接在现有参数化曲面上修改引导线，快速比对不同布局的重心包线与操稳特性，建模全程将外形曲面与内部承力框的位置对应，避免出现外观流畅但内部无设备安装空间的问题，每一处蒙皮折角都对应内部纵墙或翼肋的支撑点位，舵面缝隙、进气道口、起落架舱的开口边界均做密封台阶处理，还原真实战机在高速飞行下的气流密封与结构传力逻辑。
