拖拉机后轮辐条式轮毂结构设计

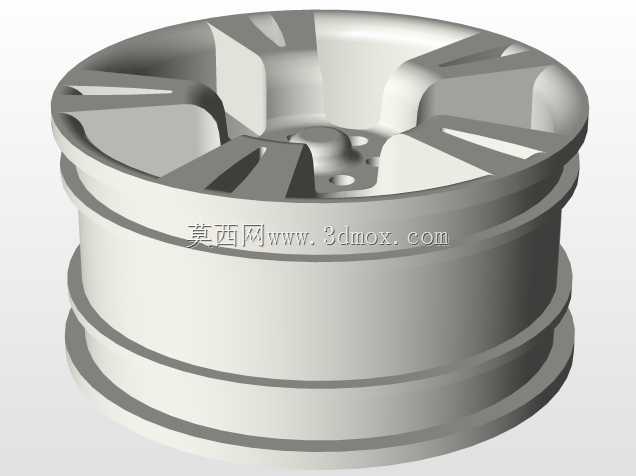

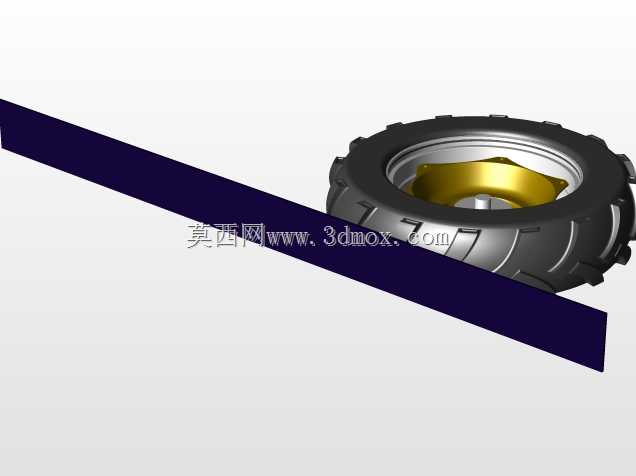

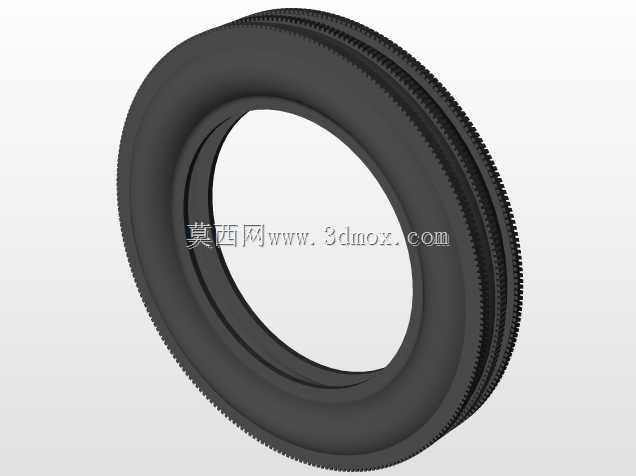

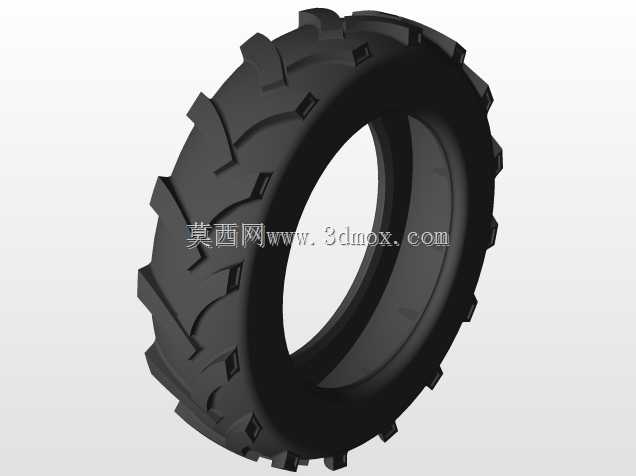

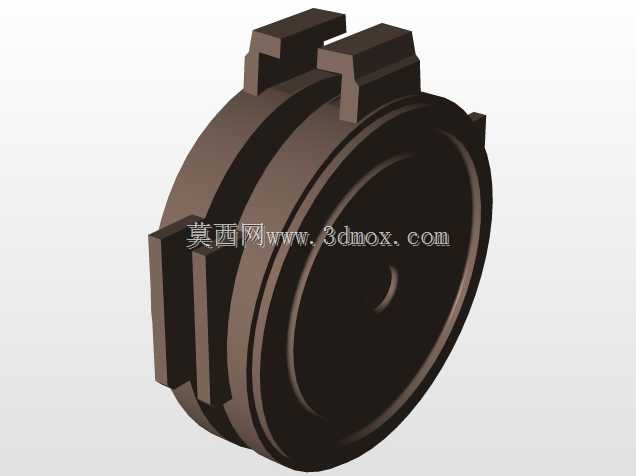

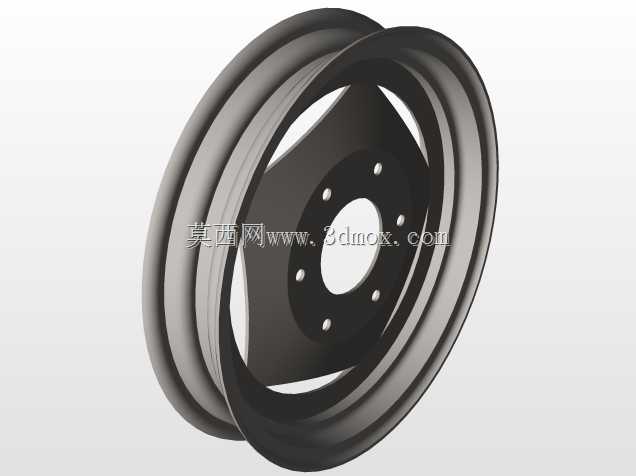

　　这款轮毂结构面向农用拖拉机后轮承载工况开发，整体采用一体式铸造成型思路，轮辐采用七组宽幅辐条对称排布，辐条之间预留大尺寸镂空窗口，既可以在田间作业时快速排出轮辋缝隙夹带的泥土、秸秆碎屑，避免附着物长期堆积造成轮端动平衡偏移，也能在连续重载荷作业时为制动鼓留出充足的通风散热通道，避免长距离坡道行驶、带犁具深松作业时制动器热量积聚引发摩擦片热衰减。轮辋部分采用双胎圈座台阶结构，匹配农用低压深花纹越野轮胎，胎圈安装槽的圆角过渡经过反复校核，避免轮胎充气后胎圈与轮辋硬棱接触造成割伤，轮辋边缘的挡圈凸起高度严格贴合农机轮胎装配规范，防止低气压下地况冲击出现轮胎脱圈风险。中心安装区域采用加厚轮毂座设计，

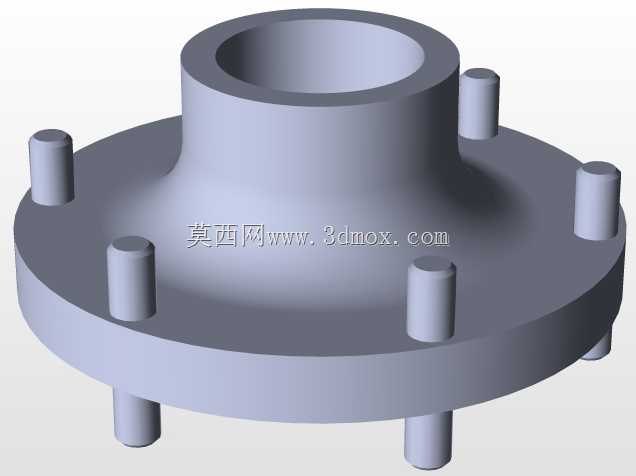

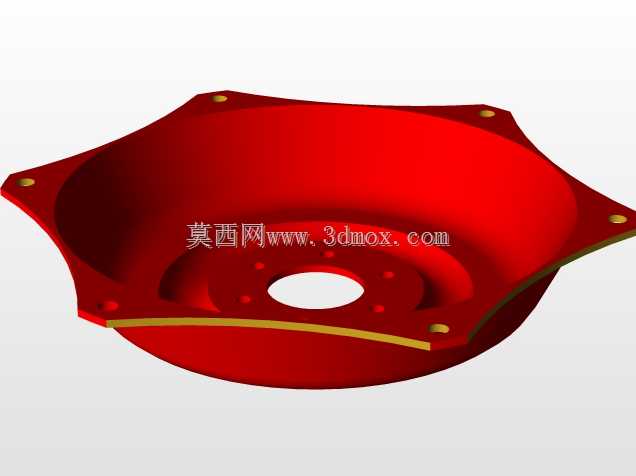

　　中心定位孔与拖拉机后桥半轴轴头采用间隙配合定位，周围均布的螺栓孔位匹配原车轮胎螺栓分布圆，安装端面预留精加工余量，装配后可以保证轮毂回转中心与半轴轴线完全重合，避免高速转场时出现轮端跳动。从设计逻辑上，这款轮毂没有采用乘用车轮毂的密集细辐条方案，而是刻意加大了单根辐条的截面厚度，辐条与轮辋衔接的位置做了大圆弧过渡，消除铸造应力集中点，因为拖拉机田间作业时经常需要承受单侧冲击：比如过田埂、陷车后单侧驱动打滑、带重型农机具急转弯时，轮辐会承受很大的交变弯矩，厚壁辐条可以把冲击载荷均匀分散到整个轮辋环向，不会出现局部辐条断裂的失效问题。镂空窗口的边缘全部做了拔模斜度处理，适配砂型铸造的出模要求，

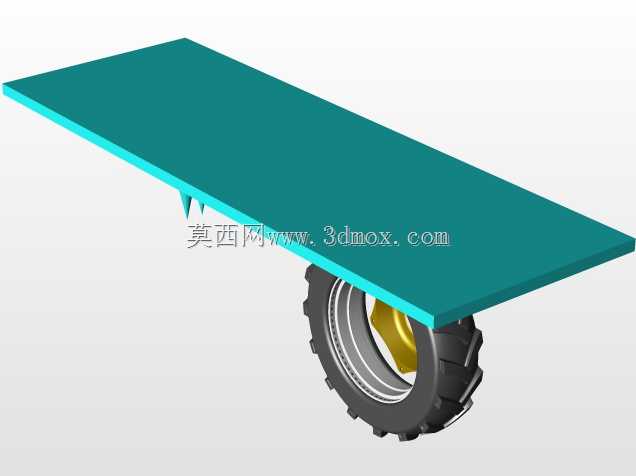

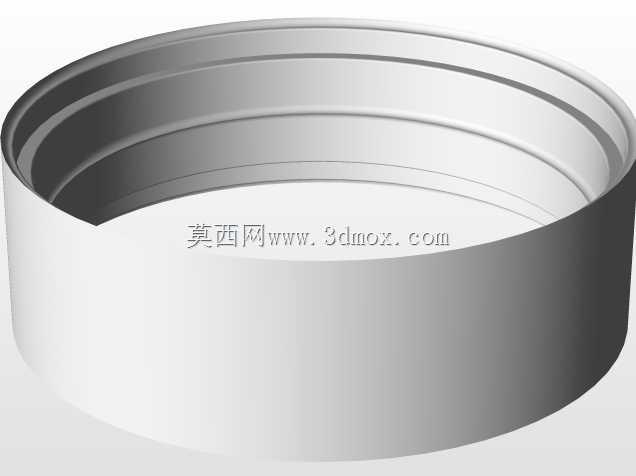

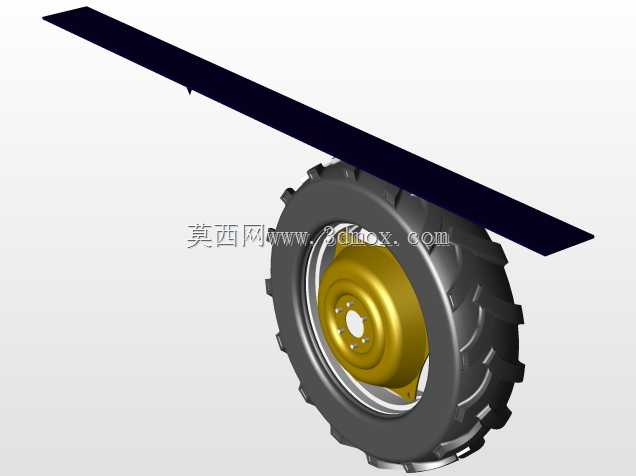

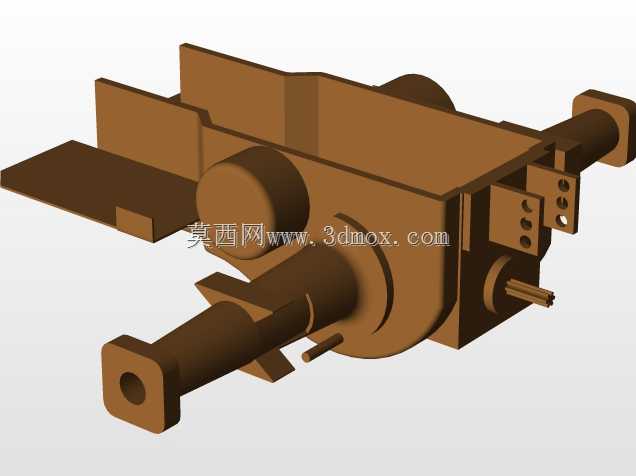

　　铸件成型后不需要额外大量机加工就可以保证外观规整，后续仅对中心安装孔、螺栓孔、轮胎配合面进行精车加工，控制生产制造成本。安装边界方面，轮辋的轴向宽度、轮辐的偏距都按照拖拉机后轮的轮距要求设定，装配后轮胎外侧不会超出农机护板边界，内侧和后桥壳体、制动管路之间预留足够安全间隙，即使轮胎在重载下发生小幅形变，也不会和周边底盘部件发生摩擦干涉。轮毂的轴向分层台阶既可以增强轮辋整体的径向刚度，减少满载时轮辋的椭圆形变，也可以作为轮胎拆装时的定位基准，维修人员在田间使用简易撬棍更换轮胎时，台阶结构可以快速定位胎圈位置，降低野外维修的操作难度。辐条表面的造型做了平缓的弧面过渡，没有尖锐凸起，在泥水冲刷时不容易挂留杂草，

　　日常高压水枪清理时可以快速冲掉附着的泥污。中心轮毂座的厚度远大于轮辋侧壁，因为拖拉机的驱动扭矩全部通过半轴传递到轮毂再作用到轮胎，厚壁的中心座可以承受大扭矩输出时的挤压应力，避免螺栓孔周边出现压溃变形。整个结构在建模时同步完成了动平衡配重的预留考量，对称排布的辐条自身质量偏差很小，铸件完成后仅需要在轮辋边缘夹装少量配重块就可以达到作业要求的动平衡精度，适配拖拉机耕地、播种、运输等多场景的使用需求。
