双槽辐条式传动滑轮结构设计

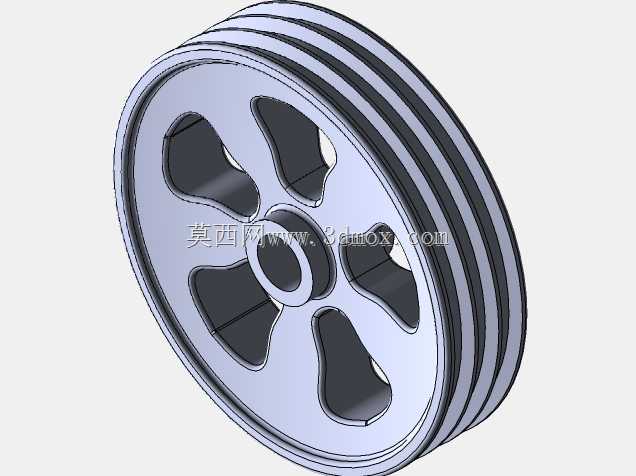

　　在常规带传动布局里，轮槽的对中性往往是现场调试最容易出问题的环节。这套双槽滑轮把两道V型槽的间距、槽底圆角和轮缘倒角放在同一回转基准上加工，装配后两根皮带的张紧行程可以独立微调，不会出现一侧皮带打滑、另一侧过载的偏载情况。轮体采用六辐条镂空布局，辐条之间的减重孔不是单纯为了抠材料：孔边顺着载荷传递方向做了圆弧过渡，轮缘在高速旋转时的离心胀量被辐条的弹性变形均匀吸收，轮毂处的应力集中点也从键槽根部转移到辐条与轮盘的过渡圆角上，长期运行后轮缘的径向跳动量能稳定控制在很小的范围。

　　从安装边界来看，轮毂中心的通孔和键槽尺寸按标准轴径匹配，轴伸长度预留了轴套和锁紧螺母的安装空间，轮体两侧的端面都加工了定位止口，既可以直接装在固定轴上做定滑轮导向，也能配合轴承组件做成从动轮，用在皮带输送机、小型卷扬机构或者设备内部的动力传递工位。轮缘外侧的两道槽型截面角度按普通V带的楔角设计，皮带嵌入后侧面贴合面积充足，传动时摩擦力分布均匀，不会出现皮带啃边、掉带的问题。

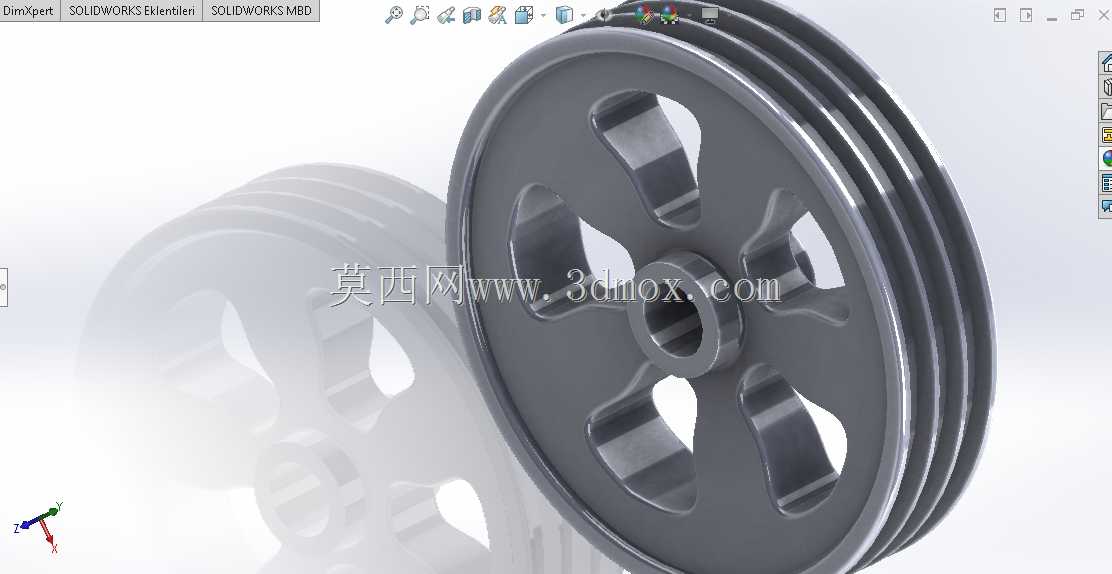

　　做结构建模的时候，轮体的回转特征优先通过旋转命令生成整体毛坯轮廓，再对辐条区域做拉伸切除，六个镂空孔沿圆周阵列排布，阵列基准严格对齐轮毂中心轴，保证每个辐条的截面厚度完全一致。槽型部分的曲面需要单独校验：槽的工作面不能有拔模斜度，否则皮带运行时会产生轴向窜动；槽底预留的间隙要能容纳皮带磨损后的下沉量，避免皮带底部直接蹭到槽底失去摩擦传动能力。轮毂的长度比轮缘总宽略短，两端面和轮缘侧面留出台阶，安装时锁紧件不会凸出到轮槽区域，皮带运行的安全间隙得到保证。

　　实际工况里这类滑轮的适用场景很广：小型加工设备的主轴增速传动、农业机具的动力输出换向、仓储提升设备的导向轮组、甚至健身器材的阻力传动机构都能看到同类结构。镂空辐条的设计除了减重，另一个作用是方便散热——皮带持续弯曲摩擦会产生热量，轮盘上的开孔随轮体转动形成轴向气流，能把轮槽附近积聚的热量带走，延缓皮带橡胶老化。辐条的截面采用近似椭圆的过渡形状，没有尖锐的直角棱边，铸造或者机加工过程中应力分布均匀，承受冲击载荷时不会从辐条根部开裂。

　　校核环节需要重点关注几个尺寸链：轮槽的节圆直径决定传动比，两轮中心距确定后皮带长度可按节圆尺寸计算；轮毂的键槽深度要和轴上键的配合公差匹配，过松会产生冲击剪切，过紧则装配困难；轮缘的壁厚要满足高速旋转的强度要求，同时不能太厚导致整体惯量过大，启停频繁的工位下惯量过大会额外增加电机的启动负载。整个轮体做动平衡校验时，去除材料的位置优先选在辐条内侧的非配合面，不会破坏轮槽的工作表面精度。
