汽车通风盘式制动总成结构设计

　　这套盘式制动总成在整车底盘制动系统中承担将车辆动能转化为摩擦热能并快速耗散的核心任务，常见于乘用车辆前后桥轮端，也可移植到轻型商用车、改装车辆以及试验台架的制动模块中。实际装车时，制动盘通过中心定位孔与轮毂轴头配合，五颗螺栓穿过均布的安装孔把盘体紧固在轮毂上，随车轮一同旋转；制动钳则跨骑在制动盘两侧，通过支架上的安装点固定在转向节或桥壳上，钳体内部的活塞在制动液压力作用下推动内外两侧刹车片夹紧盘体，由此产生制动力矩。

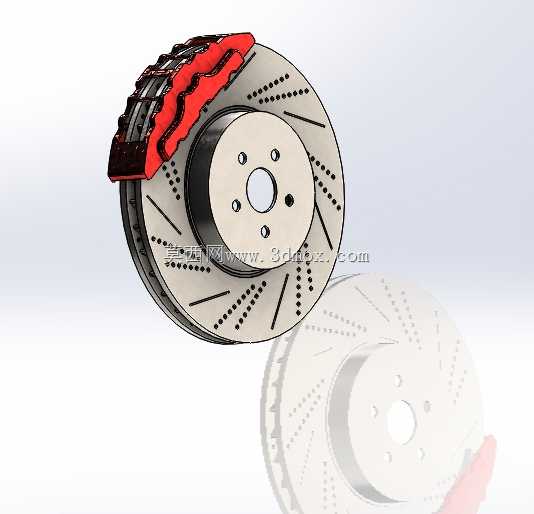

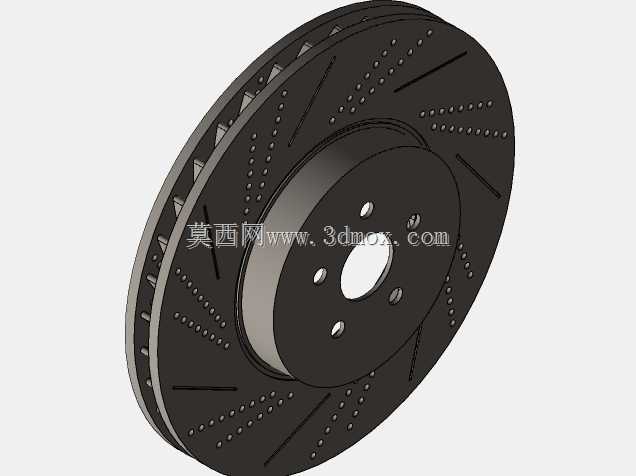

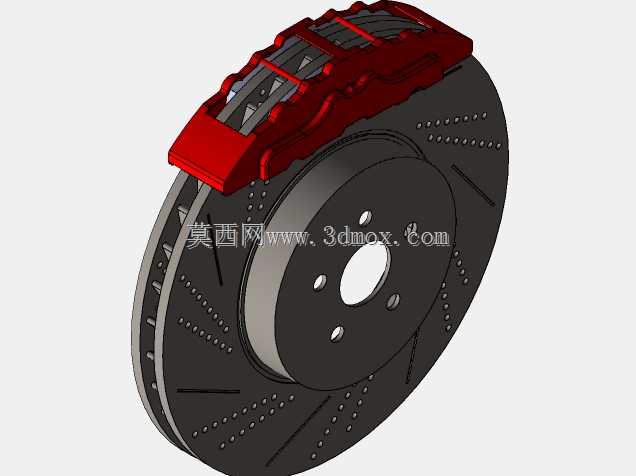

　　从结构布局看，模型完整呈现了通风式制动盘、对置或浮动式制动钳、摩擦片以及相关附件的装配关系。制动盘采用双层摩擦面加内部通风筋的结构，盘面分布有钻孔与划线沟槽。钻孔的作用在于刹车片与盘面高速摩擦时，能够及时排出摩擦界面产生的气体和粉尘，避免高温气膜造成制动力衰减；划线沟槽则可以刮除刹车片表面的碳化层，保持摩擦副在连续制动下的咬合稳定性。两层摩擦环之间的径向通风道在车轮转动时形成离心气流，把热量从盘心向外缘甩出，这对长下坡、频繁点刹等高热负荷工况尤为关键。

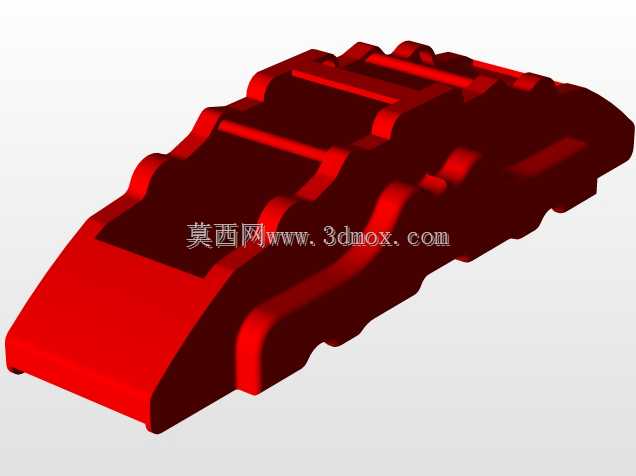

　　制动钳部分采用醒目的红色涂装外观，内部容纳活塞、密封圈、导向销与刹车片钢背。设计时需要重点控制钳体相对制动盘的对中位置，保证两侧摩擦片与盘面之间的间隙均匀，避免拖滞和偏磨。刹车片的摩擦材料轮廓、消音片以及钢背卡扣都在模型中有所体现，这些细节直接关系到制动噪声、踏板脚感和磨损寿命。摩擦片的有效接触面积要与盘径、活塞直径和整车轴荷匹配，面积过小会导致比压过高、温升过快，面积过大则容易造成钳体笨重、散热不畅。

　　在外形尺寸与安装边界方面，制动盘的外径决定了制动力臂的大小，盘径越大，同等夹紧力下能获得的制动力矩越高，但同时要求轮辋内部有足够的容纳空间，设计时需要校核盘体与轮辐、转向节、防尘罩之间的运动间隙。中心孔直径和螺栓孔分布圆必须与轮毂轴头严格一致，否则会出现装配偏心和高速抖动。制动盘的厚度方向要预留磨损极限，通风盘的两个摩擦面各自允许一定的磨损量，达到最小厚度标准后必须更换。制动钳的安装孔位、钳体宽度以及活塞行程则需要与悬架硬点、轮毂轴承位置协调，确保在最大转向角和悬架跳动过程中不发生干涉。

　　建模思路上，整套总成按照真实装配关系组织零件，制动盘作为旋转件围绕车轮轴线定位，制动钳作为固定件通过支架约束，刹车片在钳体导向槽内沿轴向滑动。摩擦面之间保留微小工作间隙，便于在工程图中表达装配状态，也方便后续做运动校核和爆炸视图。盘面的钻孔阵列、通风筋和划线沟槽采用参数化方式构建，调整盘径、孔数或筋片数量时可以快速衍生不同规格。钳体外形兼顾了刚度与轻量化，活塞腔、油道和加强筋的位置反映了实际铸件的结构逻辑。

　　在工程应用中，这类模型可用于制动系统匹配计算、轮端包络校核、教学演示以及改装方案评估。通过测量盘体有效摩擦半径、活塞作用面积和摩擦系数，可以估算理论制动力矩，再结合轮胎滚动半径判断地面制动力是否满足制动距离要求。热管理层面，通风道的走向、盘体厚度和钻孔密度会影响热容量与散热速率，连续制动后盘体出现的热斑和热变形趋势也能借助几何模型进一步开展仿真分析。整体来看，该制动总成结构完整、装配关系清晰，覆盖了盘式制动器从摩擦副设计、安装定位到散热排屑的主要工程要点，对理解汽车轮端制动模块的工作原理和结构约束具有较强的参考价值。
