公头式DB9串口连接器结构设计

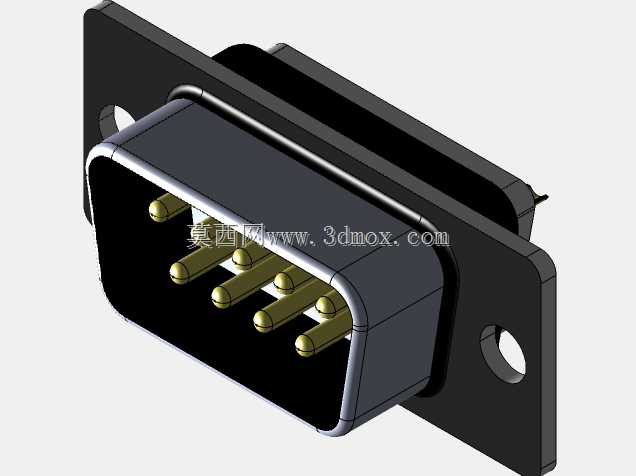

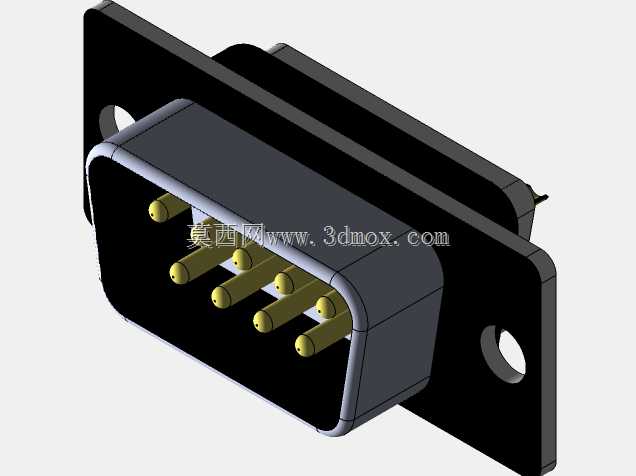

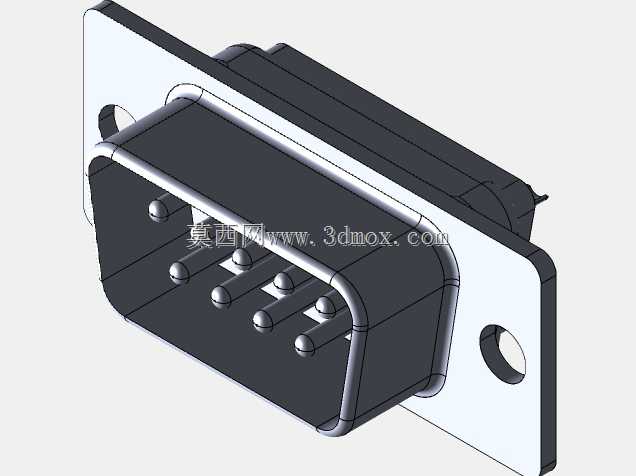

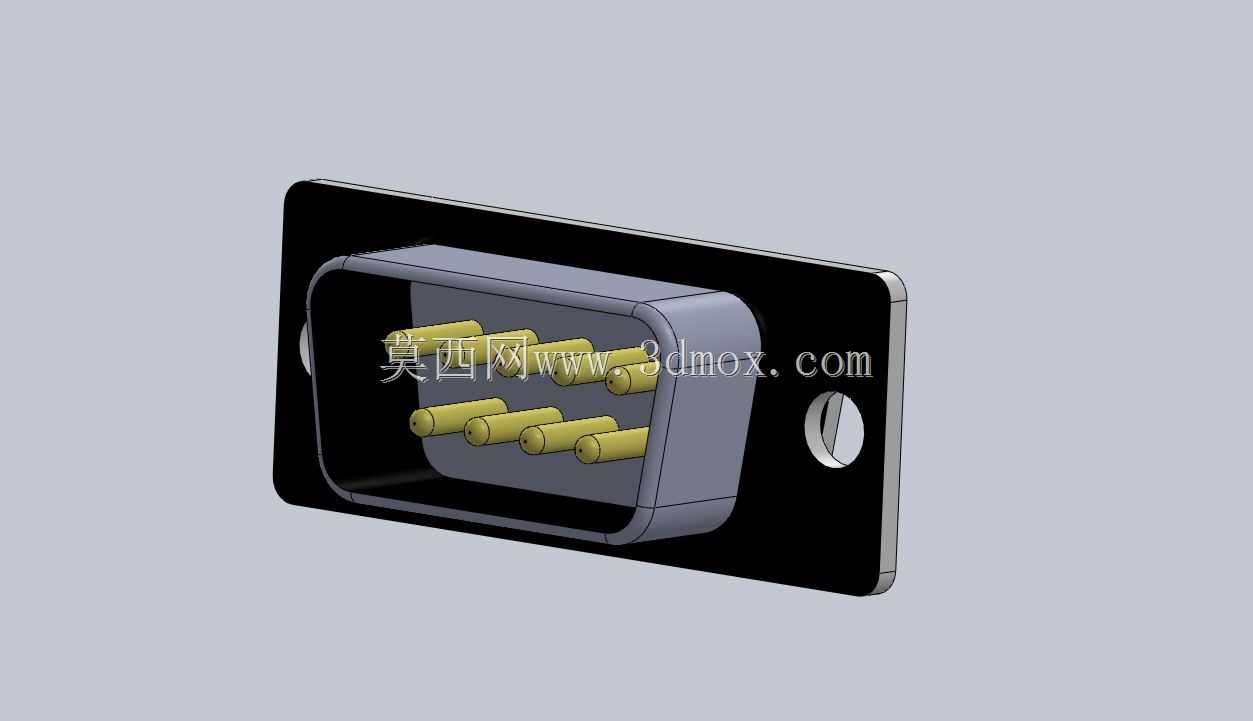

这款DB9公头连接器是串行通讯领域应用极为广泛的基础接插元件，在工业控制、仪器仪表、老旧通讯设备、嵌入式开发调试、数控设备信号传输场景中承担着关键的信号连通作用，能够实现RS232、RS485等标准串行协议的物理层连接，是设备间短距离低速信号交互的核心接口部件。从实际用途来看，这类接头既可以作为设备端的板载固定接口，也可以作为线缆端的压接接头使用，能够稳定传输9路独立电信号，满足多数工业场景下的控制信号、调试信号、低速数据信号的传输需求，在抗干扰要求适中的工业环境中，搭配屏蔽线缆使用可实现稳定的长期连通。从功能特性来看，这款公头接头采用插针式接触设计，插针采用铜质基材做导电接触部分，外部绝缘基座采用耐温工程塑料制作，能够实现相邻针脚之间的可靠绝缘，避免信号串扰；外侧的金属安装法兰既可以作为结构固定的承载结构，也可以实现屏蔽层的接地连通，有效降低外界电磁干扰对传输信号的影响；法兰上预留的两个对称安装孔，可配合螺丝将接头牢固固定在设备面板或PCB安装支架上，避免插拔过程中接头松动导致的接触不良问题。在设计思路上，这款模型完全遵循标准D-SUB9接口的尺寸规范，插针的排布间距、伸出长度、绝缘基座的外形轮廓、金属外壳的包边结构、安装孔的中心距都严格匹配通用DB9接口的互换要求，确保和市面上所有标准DB9母头都能实现顺畅插拔、可靠锁紧，不会出现针脚错位、插接过松或过紧的问题；设计过程中充分考虑了实际装配的公差余量，绝缘基座和金属外壳之间预留了合理的装配间隙，既方便生产过程中的压合组装，也避免长期使用后因材料热胀冷缩出现壳体开裂的问题。从外形尺寸与安装边界来看，这款接头的整体外形为带法兰的梯形结构，法兰部分为矩形薄板，两个安装孔的中心距符合行业通用的面板开孔尺寸要求，插针所在的绝缘基座部分突出法兰平面，插入母头时的配合深度符合标准插拔行程要求，金属外壳的边缘做了卷边处理，避免装配和使用过程中划伤操作人员或线缆外皮；安装时仅需要在设备面板上开出对应尺寸的梯形开孔，将接头从面板后侧推入，再用两颗M3规格的螺丝从面板前侧锁紧即可完成固定，安装边界清晰，不会和周边的其他电子元件、结构件产生干涉，适配绝大多数设备的面板安装空间要求。
