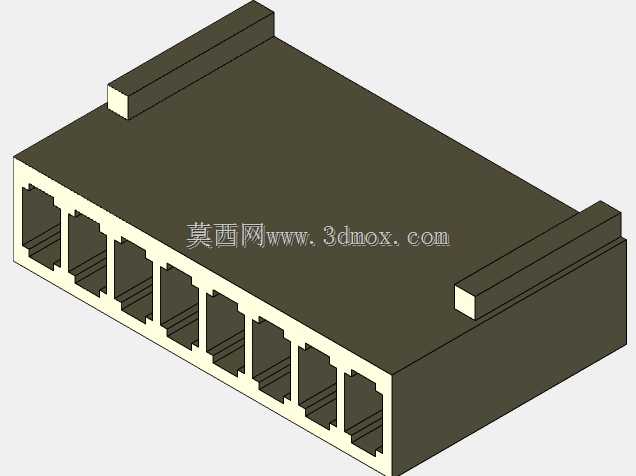

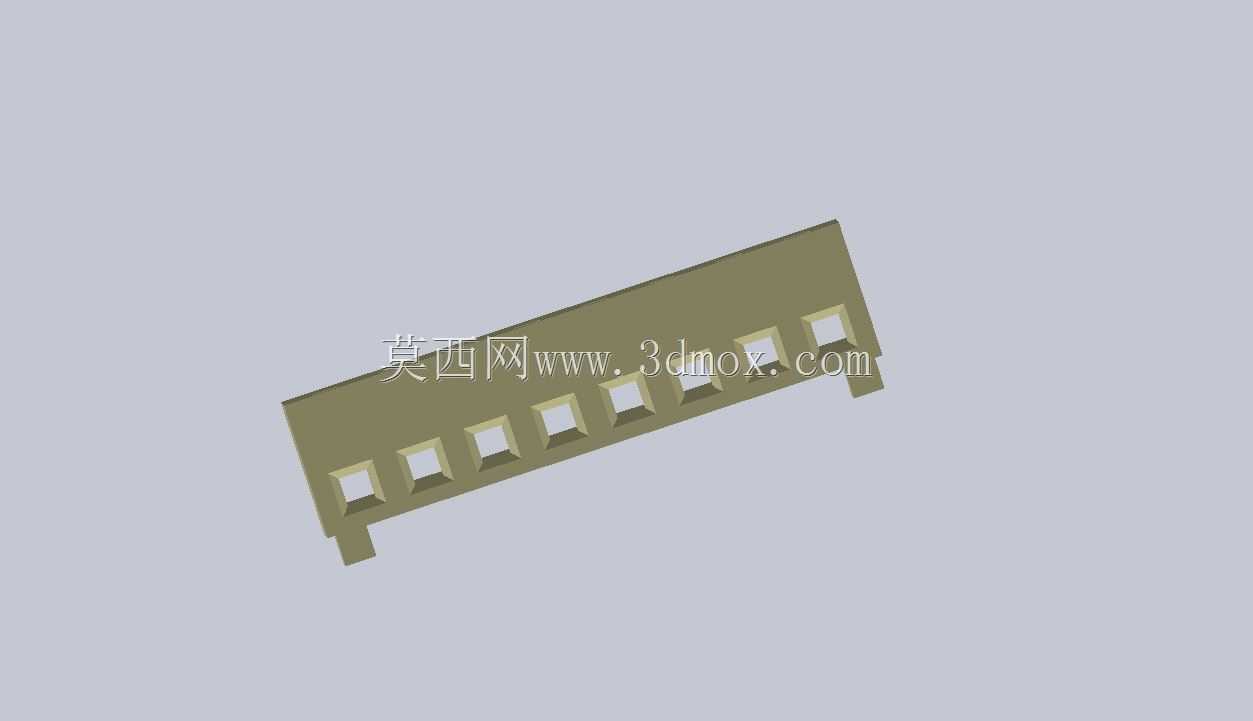

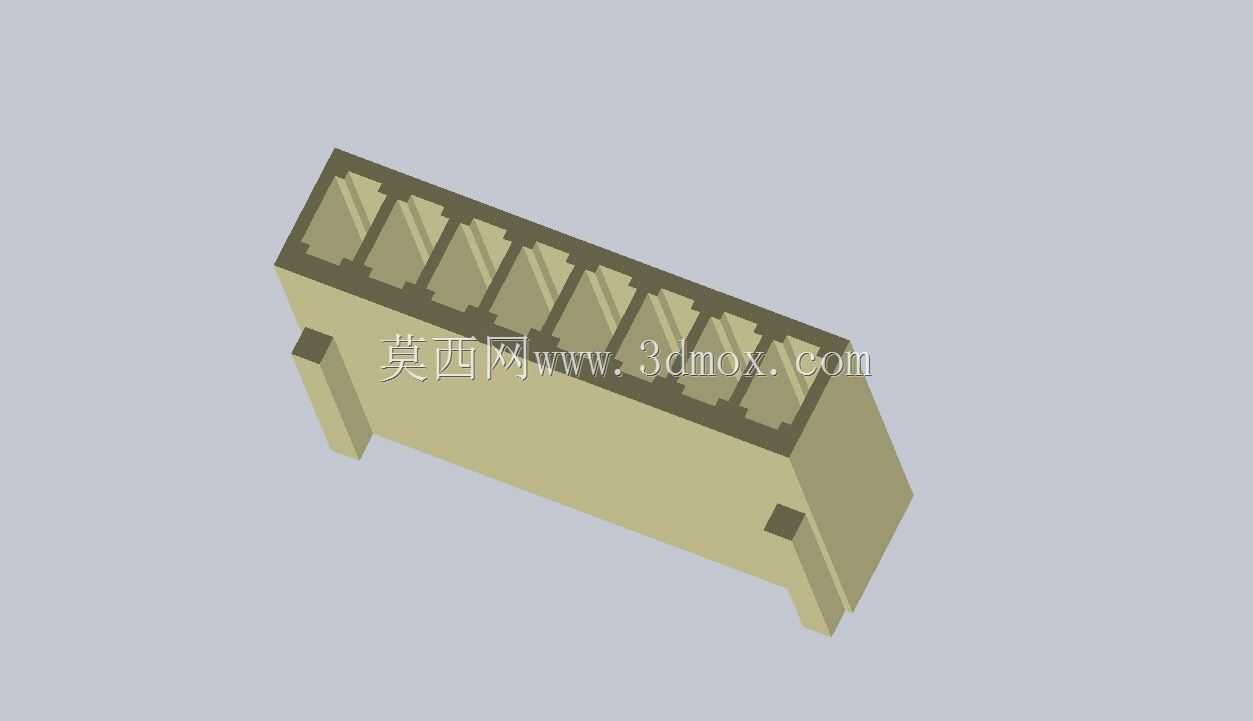

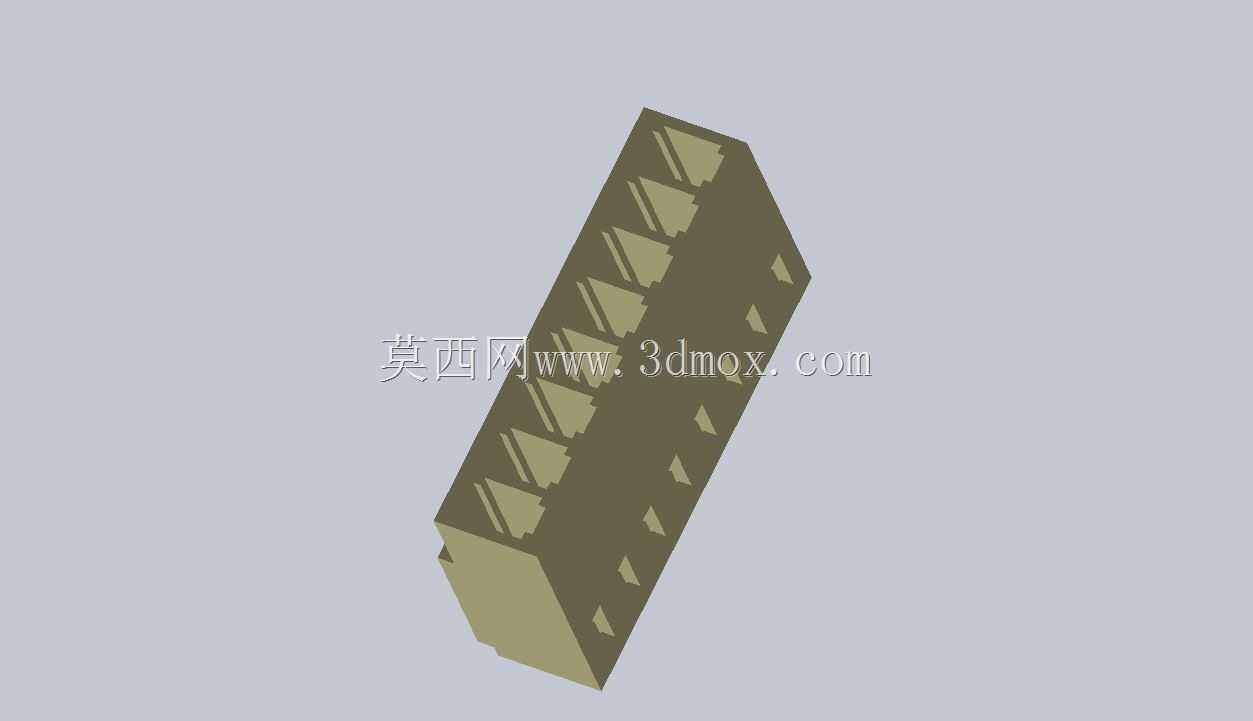

8位单列2.54mm节距压接连接器结构

在各类工控板卡、消费电子内部走线、测试治具接线场景中，这类8位单列压接连接器是板对线连接方案里的常用选型，很多做小型设备电控布线的工程师在选型时，都会优先考虑这类成熟结构的接插件，不用重新开模定制，采购和替换成本都很低。从实际使用场景来看，这类连接器主要承担PCB板与外部线束的信号、小电流传输功能，2.54mm的节距是行业通用的标准间距，适配市面上绝大多数通用排针、杜邦线的插接尺寸，不管是样机调试阶段的临时接线，还是量产设备里的固定线束连接，都能稳定适配。设计这款连接器结构时，首先要考虑的是压接后的保持力，外壳内部的每个端子槽都做了对应的卡扣限位结构，压接好端子的线束插入外壳后，卡扣会卡在端子的倒刺位置，避免日常使用中线束受拉扯导致端子退针、接触不良的问题，外壳的导向槽做了不对称的防呆设计，插接时不会出现插反的情况，能有效避免现场装配时的误操作导致的引脚接错、电路短路问题。外形尺寸上，单排8位的结构整体呈长条状，宽度方向刚好匹配2.54mm间距的排针安装孔位，安装时不需要额外在PCB上调整孔位坐标，直接套用标准2.54mm间距的封装库就能完成板上布局，外壳的插拔面做了轻微的倒角处理，手动插拔时不会有尖锐的棱角划手，对接时也能更顺畅地导入对位。从安装边界来看，这类连接器在PCB上占用的横向空间为8个2.54mm节距累加的尺寸，纵向预留出接线后线束弯曲的半径空间即可，不需要额外预留过大的装配间隙，对于空间紧凑的小型控制板、嵌入式设备内部布局非常友好。外壳选用的是常规的绝缘工程塑料材质，能满足日常电子设备内部的绝缘防护要求，相邻引脚之间的绝缘壁厚经过校核，在常规低压信号传输场景下不会出现爬电、击穿的问题，每个引脚的腔体独立分隔，能避免相邻端子之间因为金属碎屑、灰尘堆积导致的短路风险。在做三维建模时，这类标准件的结构还原重点要放在内部卡槽的尺寸精度、节距的公差控制上，因为这类通用件的配合尺寸都是行业通用标准，如果建模时尺寸偏差过大，后续做装配干涉检查时就会出现误判，导出的工程图也无法直接用于结构评审，建模时要把插拔方向的导向斜角、内部卡扣的让位间隙都准确还原，方便后续做线束装配模拟时，能真实模拟端子插入的行程和卡合到位的位置，提前发现结构设计上的干涉问题。
