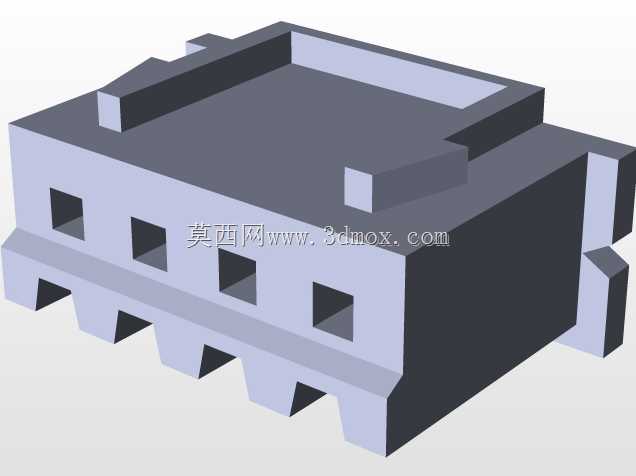

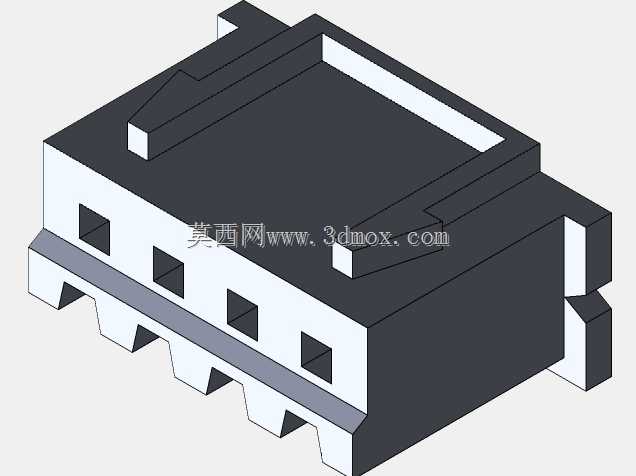

CI22四针内螺纹卧式连接器结构

这款四针内螺纹连接器，是板对板、线对板信号传输场景里常用的板端接插部件，日常在工业控制板卡、消费电子主板、小型机器人控制模组的内部布线环节出镜率不低，主要承担小功率信号回路、低压供电回路的物理连接与导通作用，依靠内螺纹结构实现对接端的锁止，避免设备运行过程中受振动、拉扯影响出现接插件松脱、信号瞬断的问题。从结构设计逻辑来看，整体采用卧式贴装的布局思路，主体基座采用耐温绝缘工程塑料材质，四个方形导通插孔沿基座长度方向等距排布，插孔间距遵循常规接插件通用节距标准，适配常规2.54mm节距的对接公端插针，插孔内部嵌装铜质导电接触件，接触件表面做镀锡处理，兼顾导通性能与抗氧化能力。基座底部设置的贴片定位引脚，在SMT回流焊工序中可以直接贴合PCB板的焊盘定位，不需要额外的穿孔焊接工序，能适配自动化贴片生产线的加工节奏，减少人工插件的工序成本。基座两侧设计的内螺纹锁止位，是区别于普通无锁接插件的核心结构，对接公端插入后，可以通过配套的微型螺丝从对接端侧面拧入内螺纹孔，实现公母端的刚性锁止，相比普通摩擦锁紧的接插件，抗振动拉脱能力提升明显，适合用在有持续振动的工业设备、移动机器人内部的板卡连接场景。外形尺寸上，整体基座宽度控制在15mm以内，高度不超过8mm，贴装后在PCB板上占用的投影面积紧凑，不会过多挤占板上其他元器件的布局空间，安装边界需要注意在基座对接端预留至少10mm的操作空间，方便对接公端的插拔与锁止螺丝的紧固操作，基座两侧的定位凸台，在贴装时可以和PCB板上的丝印定位框对齐，减少SMT贴装时的偏移量，保证焊接良率。基座顶部设计的防呆凸棱，能避免公端插反导致的针脚短路、信号接反问题，操作人员插接时不需要额外核对针脚定义，靠凸棱的对位就能快速完成正确方向的插接，降低组装环节的出错概率。这类接插件的导通额定电流为每路3A，额定电压支持到250V交流，能覆盖绝大多数低压控制信号、小功率供电的传输需求，绝缘基座的耐温范围覆盖-40℃到125℃，可以适应工业现场、户外小型设备的宽温工作环境，不会因为环境温度变化出现基座变形、接触件松动的问题。
