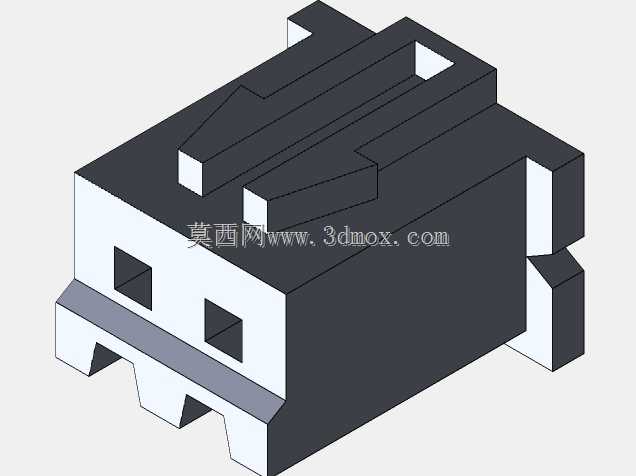

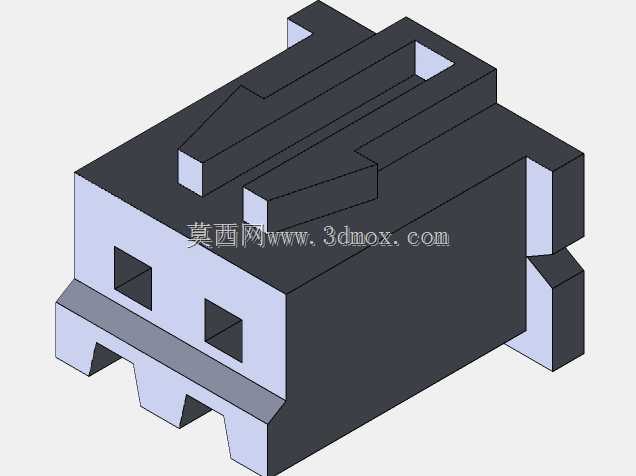

CI22两针内螺纹连接器结构设计

这类两针内螺纹连接器常见于工业控制回路、小型机电设备内部的信号转接场景，也会用在低压供电线路的分线节点处，承担两根线路的通断对接功能，相比无锁紧结构的直插接头，内螺纹设计可以在对接完成后通过螺纹副锁紧公母端，避免设备运行过程中受振动、拉扯影响出现接触不良、松脱断电的问题。从结构设计来看，主体采用绝缘工程塑料注塑成型的壳体，外壳设置的多道导向筋条在插接时能和公端壳体的对应槽位配合，实现盲插状态下的快速对位，不会出现插针错位顶弯的情况；前端的两个方形插孔对应公端的两根插针，插孔周边的壳体做了加厚处理，反复插拔过程中不会出现插孔开裂、形变的问题。底部的卡扣结构是为面板安装设计的，卡入对应尺寸的安装开孔后，卡扣会自动弹开卡在面板背面，不需要额外加装螺丝固定，能大幅提升装配环节的效率，适合批量组装的生产线使用。壳体侧面的内螺纹结构位于对接端的外圈，公端插入后，配套的锁紧螺帽可以旋入该内螺纹，将公母接头牢牢压合在一起，即使在有持续振动的设备上，也能保证插针和插孔的接触压力稳定，不会出现接触电阻变大、信号传输中断的情况。设计时需要重点控制安装边界尺寸，面板开孔的尺寸要和卡扣的最大卡接尺寸匹配，预留0.1mm左右的装配间隙，避免安装时卡扣无法顺利卡入；对接端的插入深度要和公端插针长度匹配，保证插针完全插入插孔后，螺纹副还有足够的啮合长度实现锁紧；壳体外部的加强筋除了导向作用，也能提升壳体整体的结构强度，在受到侧向挤压力时不会出现壳体碎裂的情况。插孔内部的金属接触件采用弹性铜材制作，表面做镀锡处理，既保证导电性能，也能避免长期使用出现氧化锈蚀，降低接触可靠性。这类连接器的额定电流通常适配小功率信号回路或者低压供电线路，在小型传感器接线、控制柜内部线路转接、户外小型电气设备的外接线路对接场景中都有广泛应用，设计时的公差控制集中在导向筋的位置度、插孔的中心距、内螺纹的同轴度几个关键尺寸上，保证不同批次生产的接头都能实现通用互换，不需要额外修配就能完成对接锁紧。
