CI22三芯母座连接器结构设计

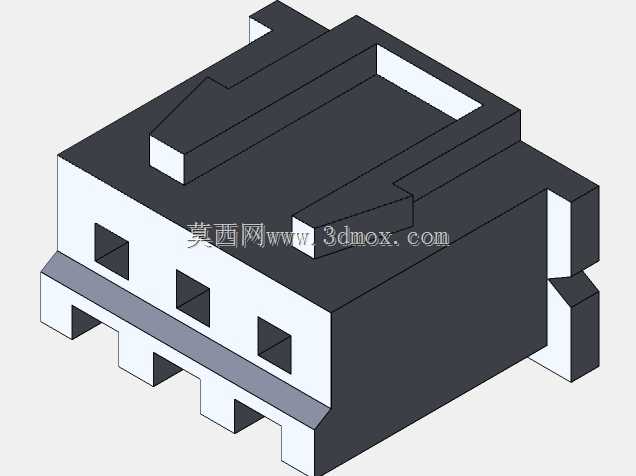

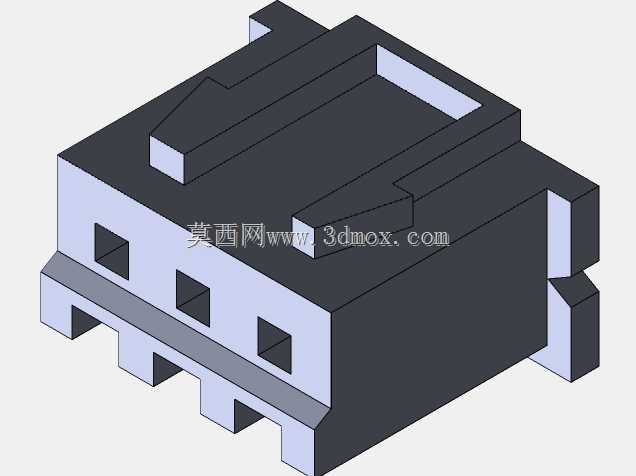

　　在板级电路互联、电源模块接线、小型电气设备内部布线场景中，这类三芯母座连接器是实现电流与信号稳定对接的基础部件，日常做结构设计时经常会碰到这类接插件的选型与适配建模，很多新手容易忽略接插件的安装边界，导致后期PCB打样或者壳体装配时出现干涉，返工成本很高。这款CI22规格的三芯母座，采用带防呆卡扣的塑壳主体设计，主体分为上下两个功能区域，上部的凸起卡扣结构是为了和公头对接时实现自锁，避免设备运行过程中受振动影响出现接插松脱、接触不良的问题，很多工业现场的设备故障，追根溯源就是接插件没有锁止结构，长期受设备振动、温度形变影响导致引脚脱接，这类带卡扣的设计能大幅降低这类失效概率。

　　下部的三个方形插接口是和公头插针对接的腔体，每个腔体内部对应金属接触端子，建模时特意预留了端子的装配公差带，腔体的内壁做了0.1mm的导向斜角，方便公头插针顺利导入，不会出现插针顶弯、错位的问题，很多廉价接插件就是没有做导向结构，现场接线时很容易把插针怼弯，造成虚接短路。母座底部伸出的四个定位柱，是对应PCB板上的安装孔设计的，定位柱的直径比常规PCB安装孔小0.15mm，既能顺利插入定位，又不会因为尺寸过盈导致装配时PCB板被顶裂，定位柱的高度刚好匹配1.6mm厚度的常规FR4板材，过波峰焊时不会因为柱体过高影响焊锡浸润，也不会因为过矮导致定位失效。

　　塑壳侧面的加强筋结构，是为了提升接插件的整体抗形变能力，在公头插拔时，受力会通过加强筋分散到整个塑壳主体，不会出现插拔力集中在卡扣位置导致卡扣断裂的问题，之前做过一款同类接插件的失效分析，就是因为侧面没有做加强筋，现场工人插拔时用力过猛直接把卡扣掰断，整批物料全部返工，加了侧面加强筋之后，插拔寿命能提升至少三倍。从安装边界来看，这款母座在PCB上的占用投影尺寸需要预留足够的周边空间，尤其是卡扣活动的一侧，要留出至少3mm的操作空间，方便后期维护时按压卡扣解锁公头，很多结构工程师布局时把接插件贴壳体太近，后期维护时手指伸不进去按卡扣，只能把整个模块拆下来才能拔线，维护效率极低。

　　接插件的塑壳采用耐温阻燃的PBT材质建模时的壁厚控制在1.2mm，既满足UL94-V0的阻燃要求，又不会因为壁厚过厚导致注塑时出现缩痕、翘曲，壁厚均匀性控制在0.2mm的公差范围内，避免注塑成型时因为壁厚不均产生内应力，导致长期使用后塑壳开裂。三个插针腔体的中心距严格按照CI22系列的标准间距设计，和同系列公头的插针中心距完全匹配，插合后的接触电阻能控制在5毫欧以内，满足小功率电源传输和低速信号传输的要求，适用于电源变压器次级输出接线、工控板卡供电接口、小型家电内部电路互联等场景，在做整机三维布线时，这款母座的出线方向是垂直于PCB板面，布线时要注意线束的弯曲半径不能小于线束直径的两倍，避免线束根部长期受弯折应力导致线芯断裂。另外母座顶部的防呆凸台是不对称设计，从根本上杜绝公头反插的可能，之前遇到过没有防呆设计的接插件，生产线上的工人插反导致电源正负极短路，烧坏了整批控制板，加了不对称防呆结构之后，反插根本无法到位，能从结构上避免这类人为装配失误。建模时所有的拔模斜度都按照注塑工艺要求设置为1.5度，卡扣的弹性臂长度和厚度经过反复校核，插拔力控制在15N到25N之间，既不会因为太松容易脱落，也不会因为太紧导致插拔困难，弹性臂的根部做了R0.5的圆角过渡，避免反复插拔时应力集中导致弹性臂断裂，正常使用情况下插拔寿命能达到500次以上，满足常规电气设备的全生命周期使用要求。
