DB9内螺纹母座串口连接器结构设计

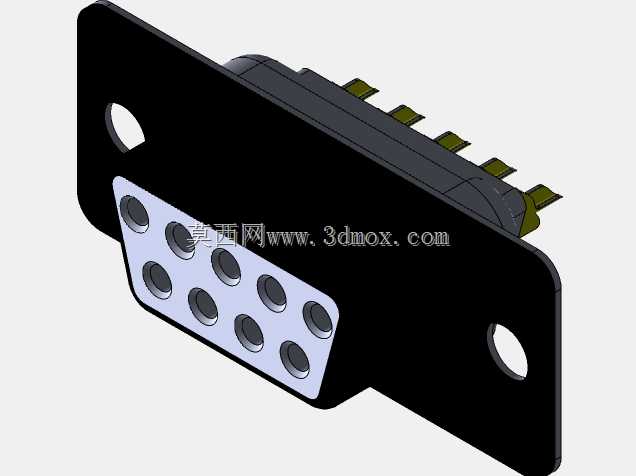

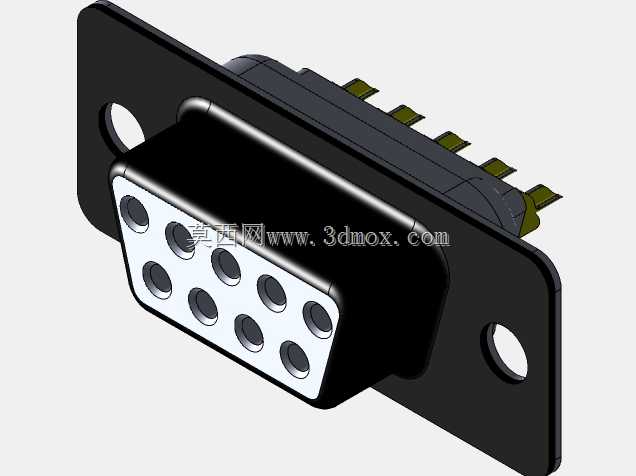

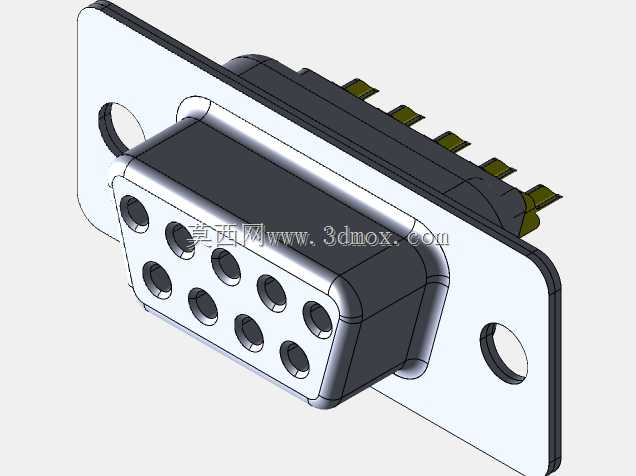

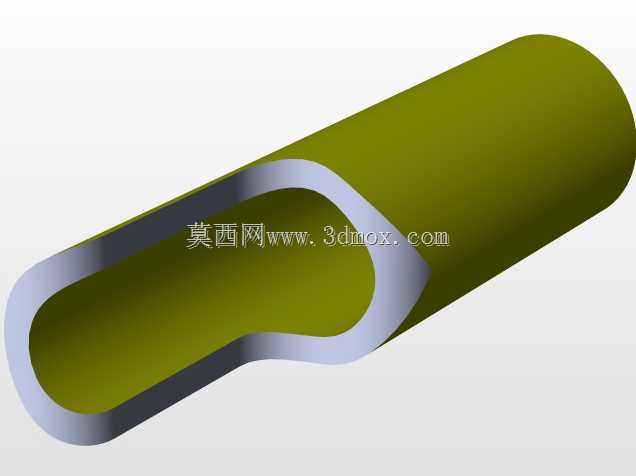

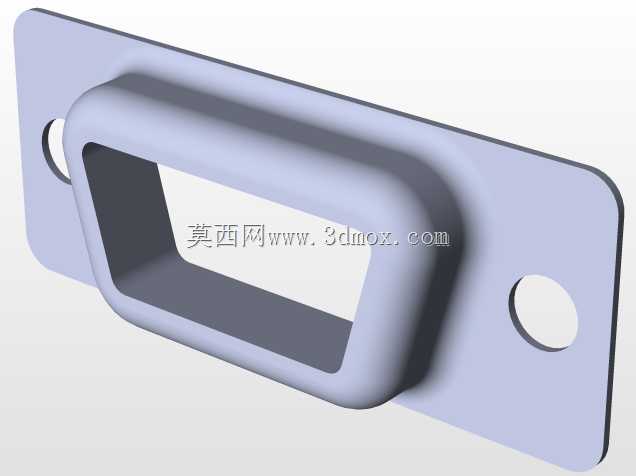

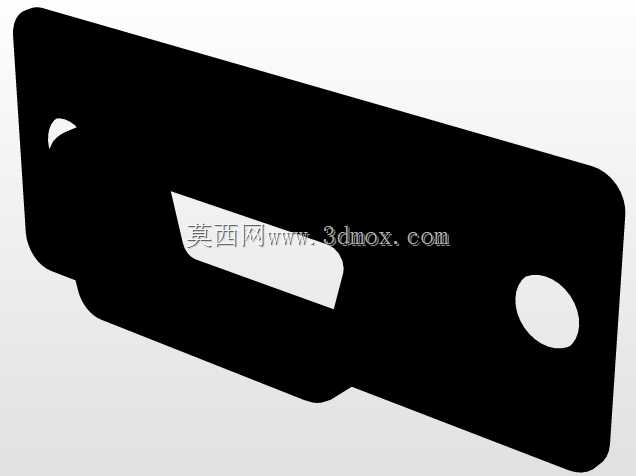

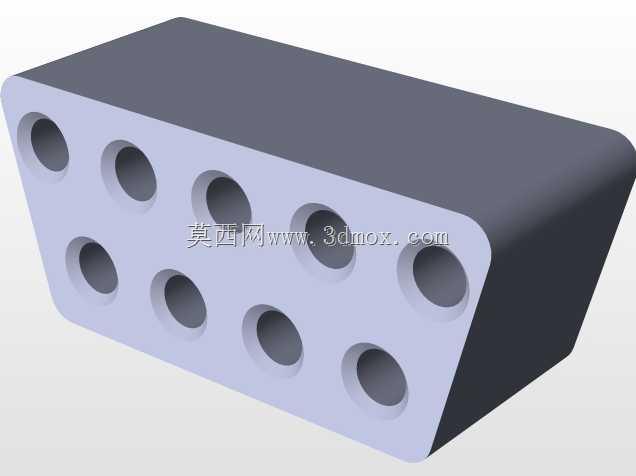

这款DB9内螺纹母座是工业通讯领域应用极为广泛的D型超小型连接器，日常多被用于工控设备、仪器仪表、计算机外设、数控系统之间的RS232串行通讯链路搭建，在老式串口调试、工业传感器信号传输、嵌入式设备数据交互场景中承担物理连接与信号导通的核心作用，能够在设备频繁插拔、工况存在小幅振动的使用环境下保持稳定的接触性能，避免信号中断、接触不良引发的通讯故障。从功能特性来看，该款连接器采用9芯孔位布局，对应串行通讯的收发、接地、流控等核心信号定义，内螺纹设计的安装柱能够配合螺丝实现面板侧的牢固锁附，相比普通卡扣式安装结构抗振动性能更强，不会因为设备搬运、运行振动出现接口松脱的问题；金属外壳搭配绝缘基座的结构设计，既可以实现外部电磁屏蔽，减少外界电磁干扰对弱通讯信号的影响，也能将内部导电插芯与外部安装面板做绝缘隔离，避免短路风险。在设计思路上，这款模型严格遵循DB9连接器的通用行业尺寸规范，前端D型金属外壳做了防呆设计，能够避免公母头插反导致的插芯弯折、针脚损坏问题；两侧带安装孔的固定法兰与主体基座做了一体化结构设计，安装孔位间距匹配标准面板开孔尺寸，用户在做设备面板开孔设计时可以直接套用对应安装边界，无需额外调整孔位坐标。从外形尺寸与安装边界来看，该款连接器主体宽度、法兰安装孔中心距、插合面伸出长度均符合通用DB9母座的互换尺寸要求，插芯端面到法兰安装面的距离预留了足够的公头插合行程，两侧安装孔适配标准M3螺丝锁附，内螺纹孔深度能够保证螺丝锁附后有足够的咬合力，不会出现滑牙、锁不紧的问题；尾部插针伸出长度预留了焊线空间，方便生产过程中进行导线焊接或者排线压接，绝缘基座的卡槽结构能够固定内部插芯位置，避免多次插拔后插芯出现移位、退针的问题。整体结构设计兼顾了安装便利性、连接可靠性与信号稳定性，能够直接用于各类串口设备的结构设计参考，帮助工程师快速完成设备通讯接口的布局设计，减少重复建模的工作量，同时保证设计的连接器与市面通用DB9公头具备完全的互换性，降低后续生产采购的配件适配成本。
