八路继电器安装固定支架结构设计

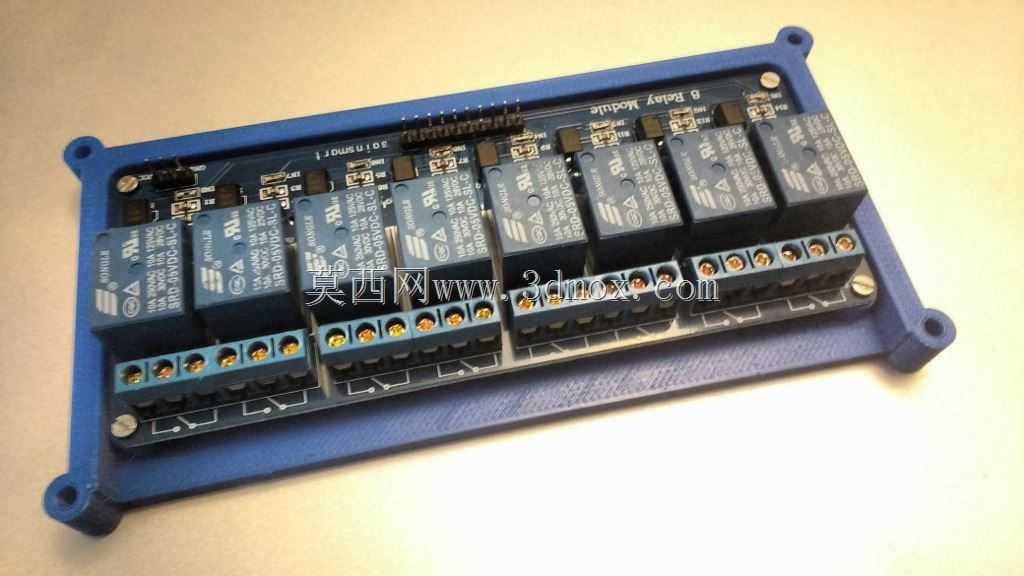

在工业自动化控制、智能设备配电、小型电控系统搭建场景中，八路5V继电器模块是实现弱电控制强电、多回路信号切换的核心常用元件，这类光耦隔离型继电器模块凭借稳定的隔离性能、低廉的采购成本被广泛应用，但市售通用款继电器模块普遍存在安装适配性不足的问题：多数模块仅预留简易定位孔，缺乏统一的安装承载结构，在控制柜内排布、设备内置安装、实验台架搭建时，往往需要临时打孔、用扎带捆绑固定，不仅布线杂乱，长期使用中还容易受震动影响出现接线松动、模块移位的问题，给电路稳定运行埋下隐患。这款八路继电器支架正是针对通用款光耦隔离八路继电器模块的安装痛点设计，设计过程中以市面流通的主流同规格继电器模块实测尺寸为基准，充分考虑不同厂商产品的尺寸公差，将支架的内部容纳边界做了适配性冗余，能够兼容绝大多数通用5V供电的八路继电器模块，无需额外修改即可直接将模块嵌入支架内固定。支架整体采用带安装耳的边框式结构，四个角位预留的标准安装孔可以直接配合螺丝固定在电控箱安装板、设备内壁、实验台架上，安装边界规整，既可以单块独立安装，也可以多块并排整齐排布，让柜内布线更加规整有序。支架的结构设计充分避让了继电器模块的接线端子区域，下方的接线端完全外露，不会干涉导线接入与后期维护操作，同时边框结构能够对模块上的继电器元件、电路板边缘形成防护，避免安装过程中磕碰损坏元件，也能减少日常使用中灰尘、杂物直接落在电路板上的概率。在安装适配性上，支架的定位结构完全匹配模块本身的固定孔位，模块放入后可以通过原有螺丝位完成固定，不会出现晃动、偏移的问题，安装耳的高度经过合理设计，固定后支架与安装面之间预留有合适的间隙，既可以给模块底部留出散热空间，也能避免电路板直接接触金属安装面造成短路风险。这款支架能够有效解决通用八路继电器模块安装不便、排布杂乱的问题，无论是工业控制柜集成、DIY智能设备制作、教学实验台搭建，都能通过这款支架实现继电器模块的快速规整安装，提升电控系统的装配效率与长期运行稳定性，让多回路继电器控制单元的安装更加规范便捷。
