赛普拉斯PSOC-4开发棒分体式防护外壳

　　在嵌入式开发的日常作业场景里，开发板配套的防护结构往往是容易被忽略却直接影响调试效率的细节，这款适配Cypress Semi PSOC-4开发棒的外壳，核心解决的是开发调试过程中调试器、程序员模块与目标板分离作业时的结构固定与防护问题。很多一线嵌入式开发工程师都有过类似的经历：裸板状态的开发棒在反复插拔、桌面挪动、多工位流转调试的过程中，板载元件容易被剐蹭掉件，排针排母反复受力容易出现虚焊，调试器模块和目标板连接时没有固定结构，稍微碰一下接线就会断开，导致调试进程中断，甚至出现固件烧录到一半失败损坏芯片的情况。这款外壳的设计思路完全围绕实际调试场景的痛点展开，没有做多余的装饰性结构，整体采用卡扣式拼接方案，不需要额外螺丝固定，

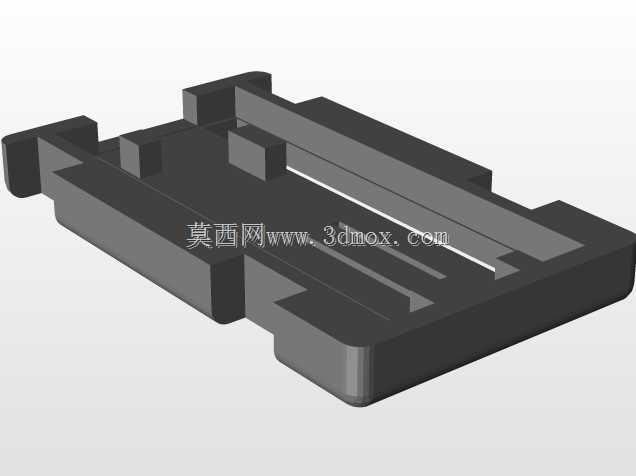

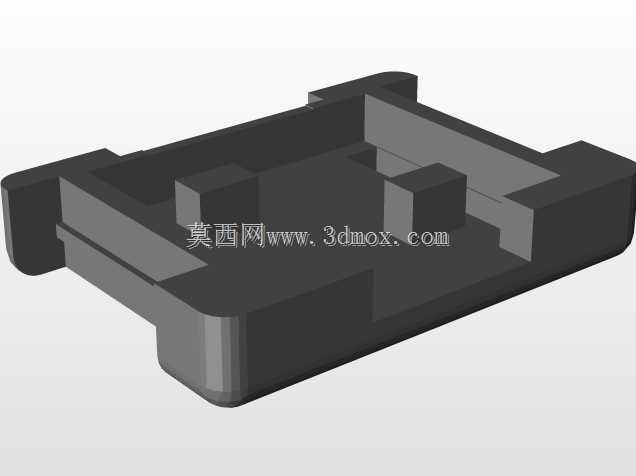

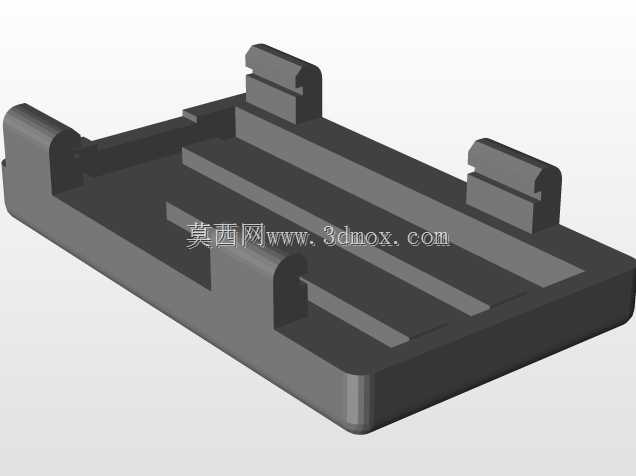

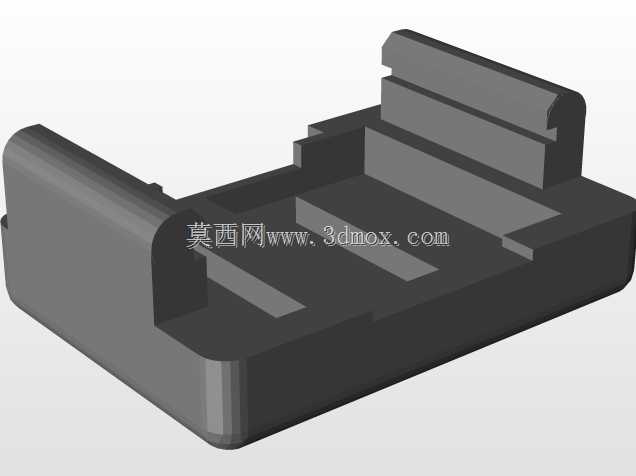

　　装配时直接将开发棒的电路板卡入壳体预设的卡槽内，上下壳通过侧边的卡扣结构锁紧，拆装都不需要额外工具，方便后期需要对板载电路进行飞线、改件的时候快速拆开壳体。从结构边界来看，壳体完全贴合PSOC-4开发棒的电路板轮廓，所有开孔位置精准对应板载的USB接口、调试排针、状态指示灯位置，不会遮挡任何接口与指示元件，USB接口处的开孔做了限位台阶，避免插头插入时过度受力挤压板载接口焊盘，排针位置的开孔刚好留出接插件的插拔空间，同时壳体边缘高出排针端面0.8mm，在桌面放置时排针不会直接接触桌面，避免排针被压弯或者接触金属桌面造成短路。考虑到调试器和目标板分离作业的需求，壳体在对应调试信号输出的位置做了导向槽结构，连接排线时可以顺着导向槽插入，

　　不会因为排线歪斜导致排针弯折，同时壳体背部设计了防滑的细筋纹理，手持插拔接线的时候不容易打滑，长时间手持调试也不会因为壳体表面过于光滑脱手掉落。壳体的壁厚控制在1.8mm，既保证了足够的结构强度，意外从桌面高度掉落时不会开裂，也不会因为壁厚过大导致整体尺寸臃肿，占用过多桌面空间，壳体边角全部做了R2的圆角处理，没有尖锐的棱角，避免调试过程中划伤手臂或者刮坏桌面的其他线路。和市面上通用的开发板外壳不同，这款结构没有预留多余的通用安装位，完全针对PSOC-4开发棒的元件布局做适配，板载的电源芯片、主控芯片对应的壳体位置预留了0.5mm的散热间隙，长时间连续烧录调试的时候，芯片产生的热量可以通过间隙自然散出，

　　不会因为壳体密封导致芯片过热降频或者工作异常。在实际的产线调试、实验室研发、教学实验场景中，这种针对性设计的外壳可以大幅降低开发棒的损坏率，减少因为硬件损坏导致的调试进度延误，同时统一的外壳结构也方便多套开发设备的收纳管理，不会出现裸板堆叠导致的元件互相剐蹭、引脚短路的问题。结构设计过程中充分考虑了3D打印的工艺可行性，所有卡扣结构都做了0.2mm的装配间隙，不需要后期打磨修配就可以顺利装配，壳体表面没有复杂的曲面结构，打印时不需要添加过多支撑，打印完成后去除支撑的工作量很小，不管是采用FDM工艺打印PLA材质，还是采用光固化工艺打印树脂材质，都可以顺利成型，成型后的装配精度可以控制在0.1mm以内，完全满足开发调试的使用需求。
