工业级五口非网管以太网交换机结构设计

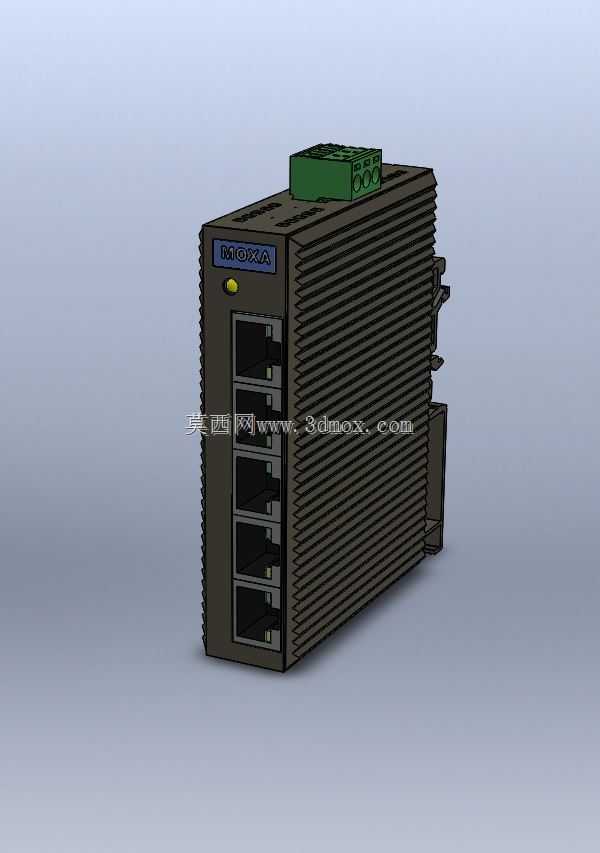

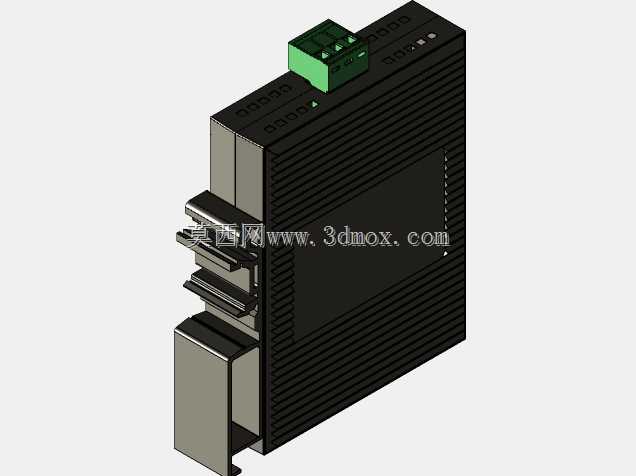

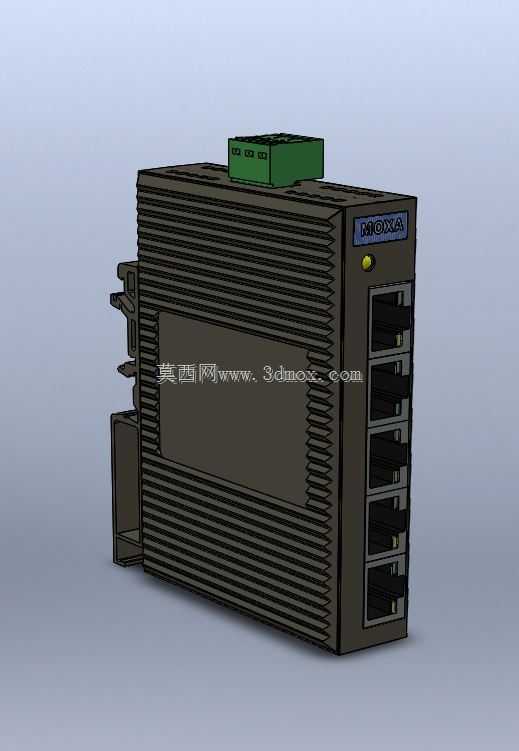

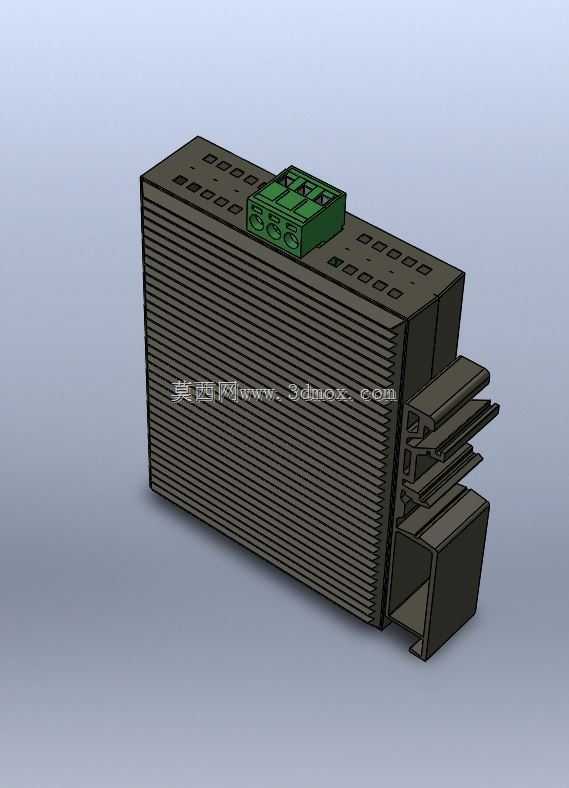

这款工业以太网交换机主要面向严苛的工业现场通讯场景设计，可广泛应用于工厂自动化产线组网、智能配电房数据传输、轨道交通车载通讯、户外安防监控设备联网等复杂工况环境，承担工业现场多台终端设备的以太网数据交换转发功能，解决工业场景下设备组网距离远、电磁干扰强、安装空间紧凑的通讯痛点，为PLC、工控机、传感器、视觉相机等现场设备提供稳定的有线网络连接通路。设备采用紧凑型无风扇壳体设计，整体外壳采用带密集散热鳍片的金属材质，既可以通过壳体鳍片增大散热面积实现被动散热，满足宽温工作环境下的长时间稳定运行需求，又能通过金属壳体实现良好的电磁屏蔽效果，抵御工业现场的强电磁干扰，避免通讯丢包、断连等问题。设备正面配置五个标准RJ45以太网端口，支持自适应百兆/千兆传输速率，可自动识别直通与交叉网线，无需额外配置即可实现多设备的即插即用组网，端口上方预留状态指示灯位，可直观展示每个端口的连接状态与数据传输状态，方便现场运维人员快速排查网络故障。设备顶部预留接线端子安装位，用于连接工业现场的直流冗余电源，支持宽电压输入，可适配工业现场常见的24V直流供电系统，冗余电源设计可避免单路电源故障导致的设备断网，提升通讯链路的可靠性。安装结构上，设备背部集成标准DIN导轨卡扣，可直接卡装在工业机柜内通用的35mm标准DIN导轨上，无需额外打孔固定，能够充分利用机柜内的导轨安装空间，适配紧凑的柜内布局，同时壳体侧面预留的安装卡位也支持壁挂式固定安装，可根据现场安装条件灵活选择安装方式。整体外形尺寸紧凑小巧，在保证端口数量与散热性能的前提下尽可能压缩设备体积，能够适配狭小的安装空间，壳体边角做圆弧过渡处理，避免安装过程中划伤操作人员，整体结构兼顾散热性能、电磁防护能力与安装便捷性，完全匹配工业现场的使用需求。
