拖挂车车轴悬挂连接结构三维设计

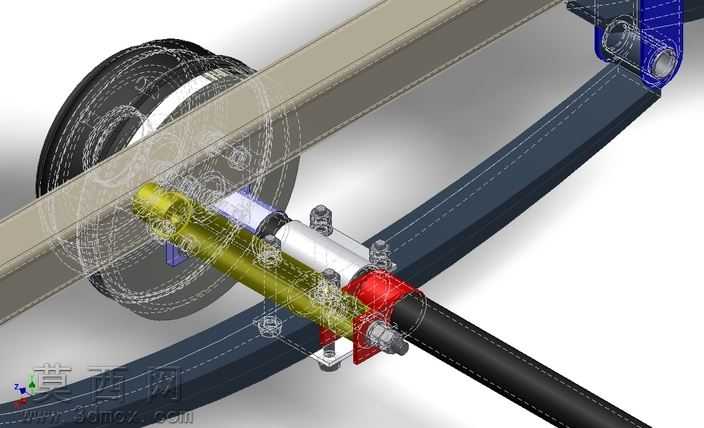

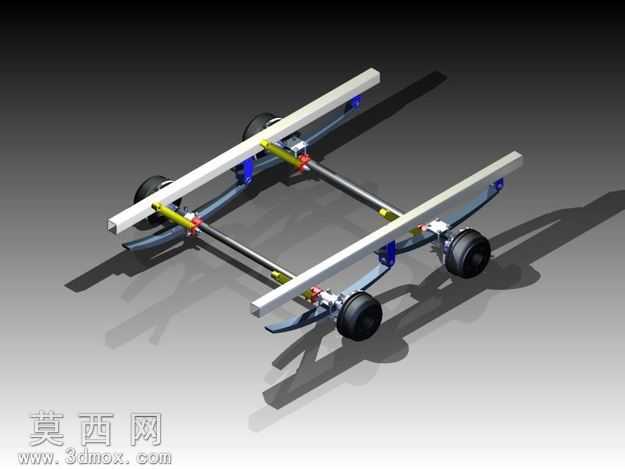

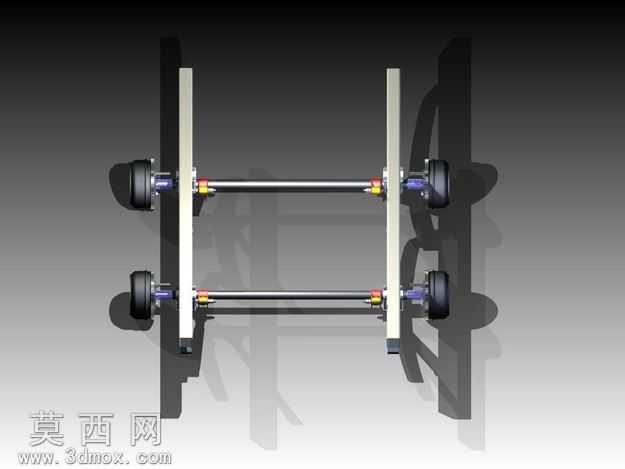

本作品为拖挂车车轴悬挂连接结构的三维建模设计，整体采用自底向上的装配建模思路完成搭建，首先对轮组、轴体、连接夹座、紧固件、车架梁体等单个零件进行独立建模，依据实际装配约束完成整体组件的配合组装。建模过程中对回转类零件如轮轴、衬套采用旋转特征生成主体结构，对夹座、固定支架类零件采用拉伸、切除特征完成结构成型，对紧固件、密封件等标准件按照通用规格参数化建模，保证各零件间的配合公差符合机械装配要求。渲染阶段采用线框与实体结合的展示方式，对轮组部分采用半透明线框渲染，清晰呈现内部轴承、轮毂的装配层级关系；对金属结构件区分材质表现，车架纵梁采用哑光金属漆材质模拟钢材表面质感，轴体部分采用亮面金属材质表现机加工后的光洁表面，红色固定夹座采用烤漆材质突出功能分区，黑色管线采用橡胶材质还原软管的视觉特征。结构设计上，将原始700毫米规格的轴组组件进行适配调整，优化了顶部到底部的装配路径，缩减了整体结构占用的安装空间，各连接部位采用螺栓紧固加衬套缓冲的结构，既保证连接强度，也预留了悬挂动作的活动余量，轮组与轴体的配合处设置了限位结构，避免运行过程中出现轴向窜动。该设计处于早期迭代阶段，核心结构已完成验证，可作为小型拖挂车悬挂系统的设计参考，后续可进一步完善减震组件、制动接口的配套结构设计，提升整体结构的完整度与实用性。
