带机械夹爪的轮式直线跟随作业装置

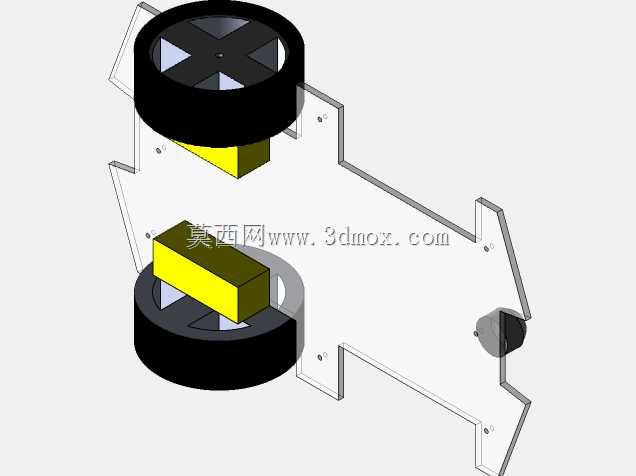

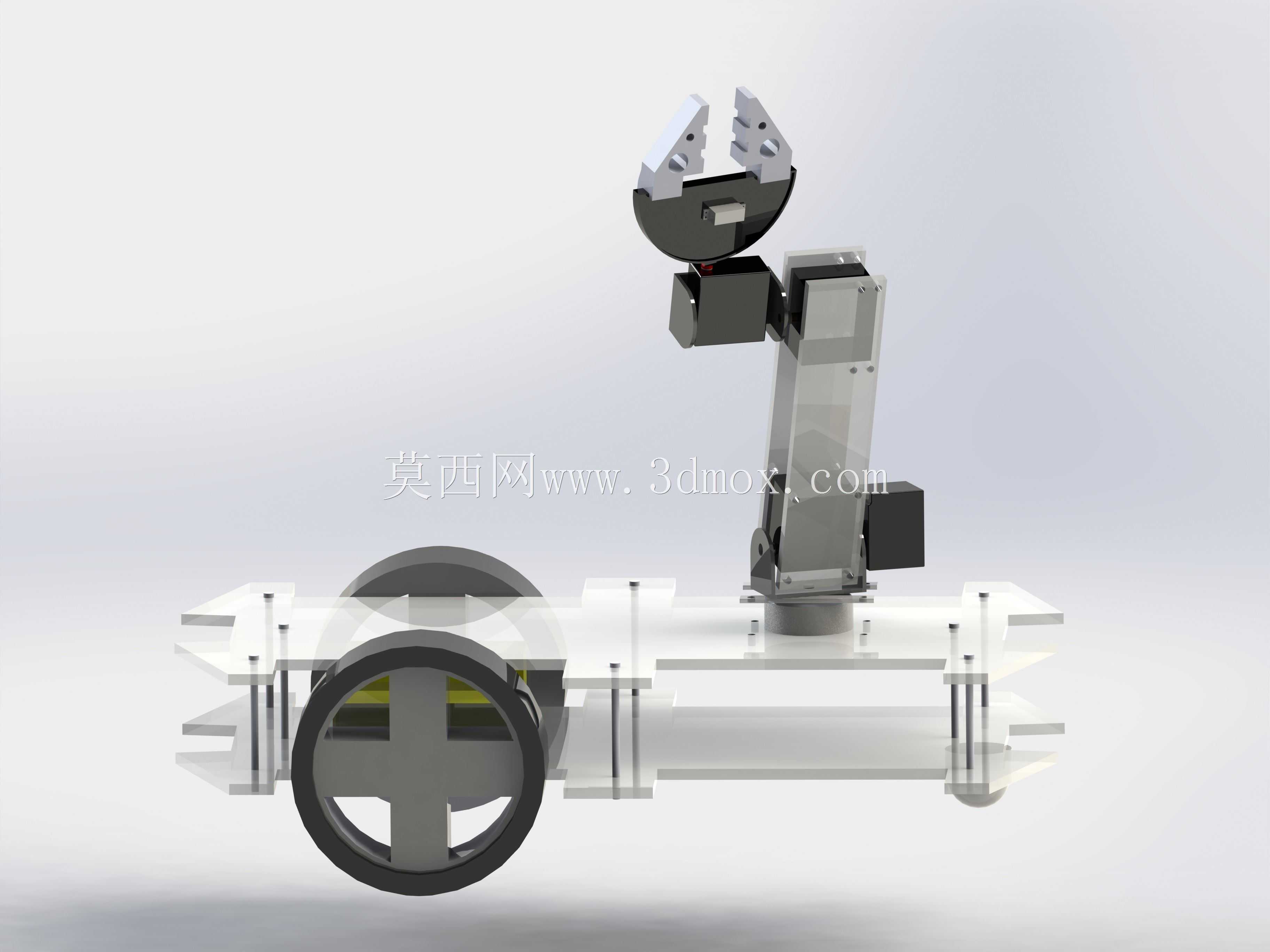

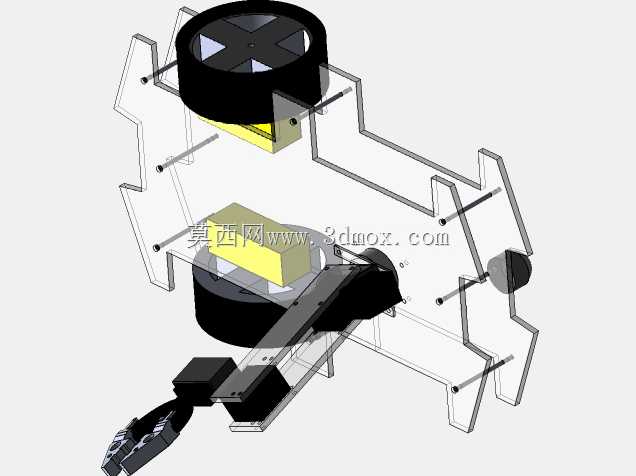

这款轮式直线跟随作业装置，主要面向教学实训、轻型物料转运、流水线辅助作业场景设计，可在预设的直线导引路径上完成定点移动、目标物件抓取转运的连贯作业，适配电子元器件分拣、实验样件传递、轻型工装辅助上下料等对移动精度要求适中、作业负载较轻的工作场景，能够替代人工完成重复性的直线往复搬运与简单抓取操作，降低一线重复作业的人力消耗。装置整体采用分层式平板底盘结构，行走部分采用大直径轮组搭配辅助支撑轮的布局，大直径行走轮可适配实验室地坪、车间环氧地坪等常见平整作业地面，辅助支撑轮分布在底盘前后端，保障移动过程中整机的稳定性，避免搭载夹爪作业时出现侧倾问题，底盘预留了多组安装孔位，可根据实际作业需求加装导引传感器、小型物料载台等拓展配件，安装边界可兼容常规桌面级实训台、小型流水线侧边的部署空间，不需要对现有作业场地做大规模改造即可快速投入使用。上部搭载的多自由度机械夹爪采用关节式布局，夹爪末端为V型开合结构，可适配规则形状的小型零件、实验容器等物件的夹持，关节部位的转动结构可实现夹爪在竖直平面内的俯仰、水平方向的转动调整，能够覆盖底盘周边一定半径范围内的作业区域，满足直线行进过程中不同位置的物件取放需求。设计过程中优先考虑结构的易加工与易装配性，底盘采用透明板材做分层支撑，连接部位采用标准紧固件固定，既能够直观展示内部的走线与部件布局，也方便后期根据作业需求调整部件位置、更换不同规格的夹爪末端；行走轮的轮轴位置做了居中对称设计，保障直线行进过程中的轨迹一致性，减少走偏问题，夹爪的安装基座设置在底盘重心位置，避免夹爪伸展抓取时整机重心偏移过大影响行走稳定性。整体结构没有冗余的复杂部件，各个功能模块划分清晰，行走模块负责沿预设直线轨迹稳定移动，抓取模块负责到达指定位置后的物件取放，各模块之间的安装位置经过重心匹配校核，既能够满足基础的直线跟随作业需求，也可作为移动机器人教学实践的基础载体，方便使用者在此结构基础上拓展路径识别、自动避障、力控抓取等进阶功能。
