带品牌标识的橡胶运动球三维结构设计

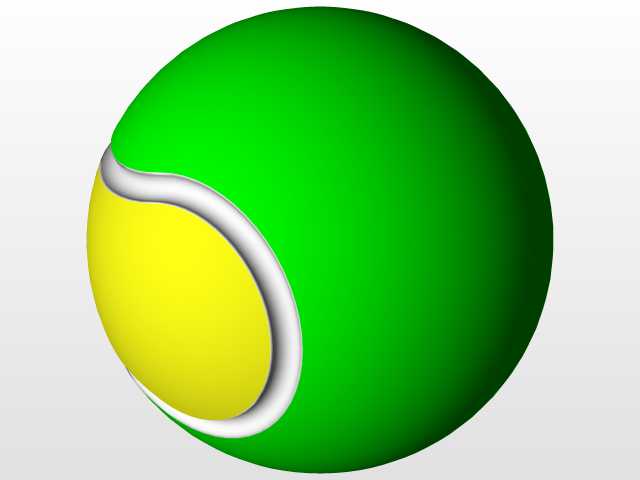

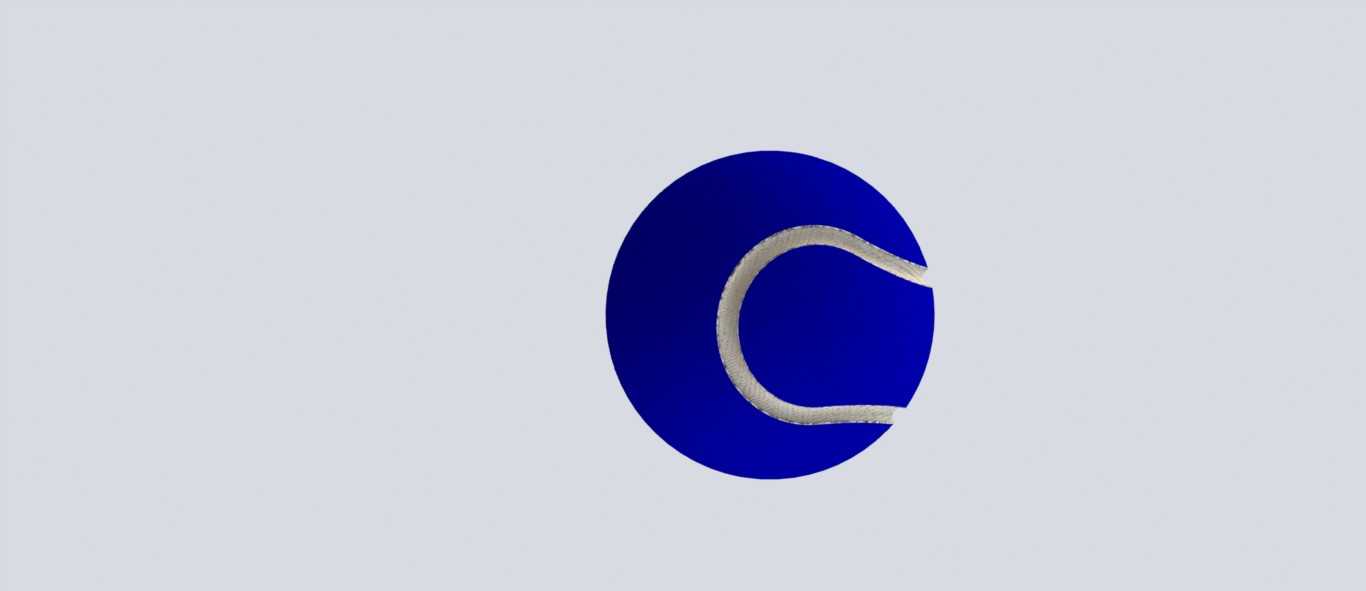

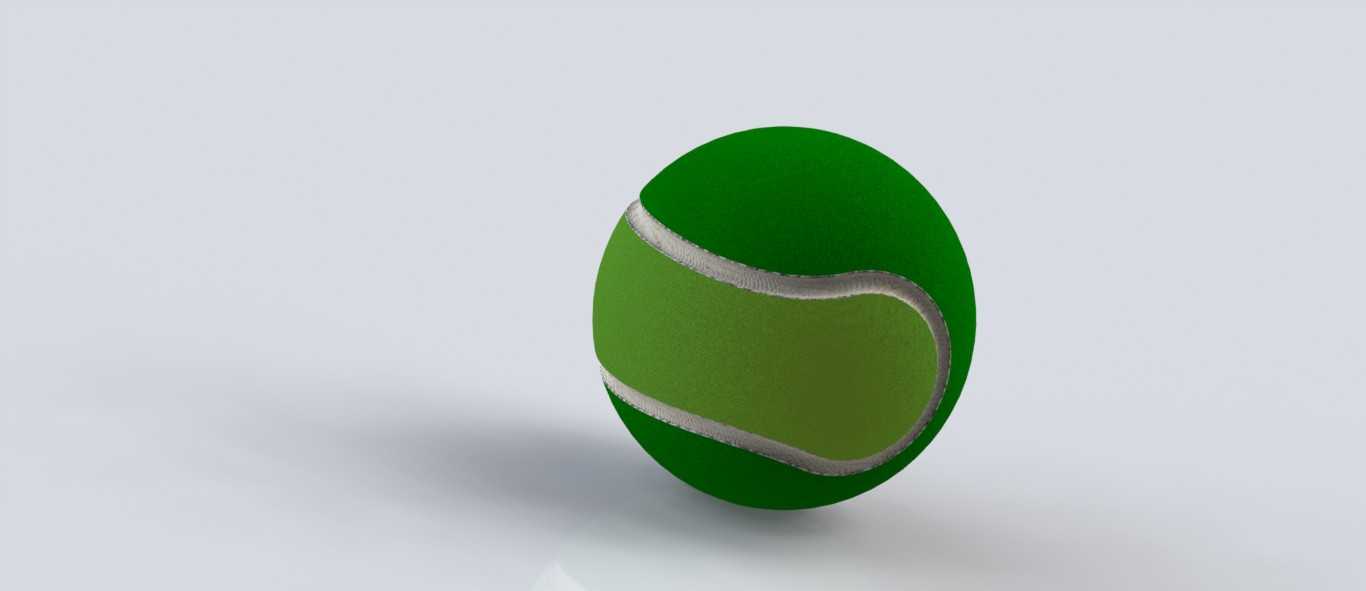

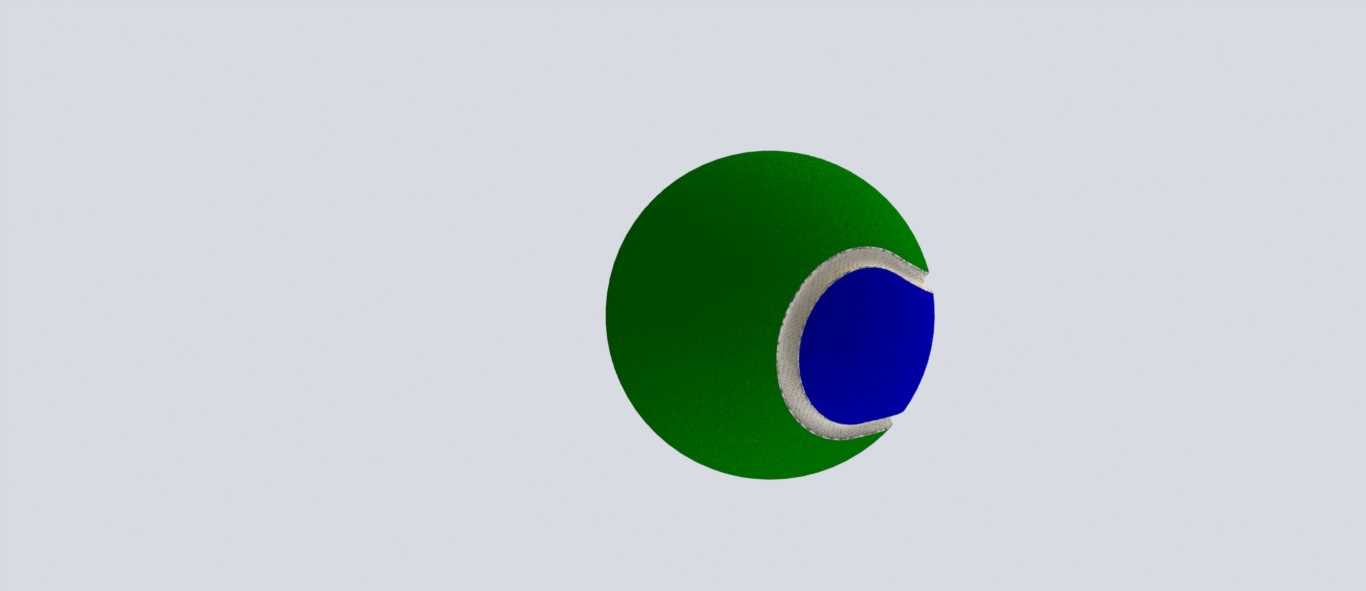

　　做这类球类零件的三维建模，最先要考虑的不是外观渲染效果，而是实际生产里的成型工艺边界，毕竟这类橡胶材质的运动用球，大多是模压硫化成型，曲面的分模线位置直接决定了后续模具加工的难度和成品的合模痕美观度。从结构上看，这个球采用了经典的三片式包覆结构，两块对称的端盖曲面和中间的环形中圈配合，接缝位置做了仿缝线的凹凸纹理，既还原了传统球类的缝制视觉效果，也能在实际使用时增加球面的摩擦力，避免运动过程中手滑失控。

　　实际应用场景里，这类橡胶球既可以作为日常休闲运动的娱乐用球，也能作为体育训练用的辅助器具，甚至部分工业场景里的缓冲减震、密封测试工位，也会用到同结构的橡胶球体作为接触端的缓冲件，这就要求建模时的曲面连续性必须达到G2以上，不然球面会出现肉眼可见的棱线，不管是后续做渲染出图，还是导出到模具加工环节做刀路计算，都会出现曲面不光顺的问题。我在做同类结构建模的时候，习惯先画基准球作为整体尺寸参照，先确定球的整体外径尺寸，再根据包覆片的分割比例，用投影曲线在球面上切分出三个曲面片的边界，这里要注意接缝处的纹理不能直接用贴图实现，必须做实体凹凸，因为实际生产里的缝线纹理是模具上直接刻出来的，贴图效果没法给模具加工提供准确的尺寸参考。

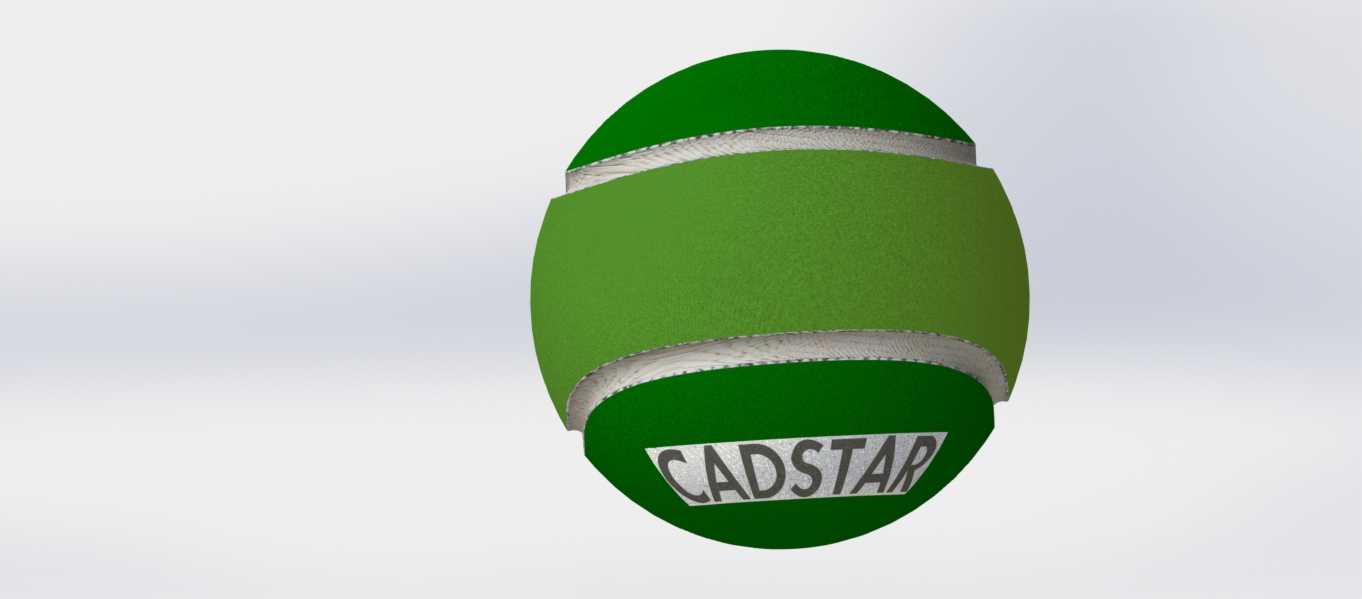

　　中间环形中圈的弧度要和两端球面完全贴合，不能出现面与面之间的间隙，不然做布尔合并的时候会出现碎面，后续导STEP格式给其他工程师协作的时候，很容易出现破面没法编辑的问题。球面上的品牌标识区域，做的时候要考虑曲面包覆的变形量，不能直接把平面字体投影上去就完事，要根据球面的曲率做文字的变形适配，保证标识印到实际球面上的时候不会出现拉伸变形、字体歪斜的情况，这部分我一般会用包覆命令或者曲面偏移的方式做浅浮雕效果，凸起高度控制在0.3到0.5毫米之间，既不会因为凸起太高影响球面的整体圆度，也能保证标识摸上去有明显的触感，印刷或者转印的时候也能有定位参照。

　　安装和使用边界上，这类球体不需要额外的硬质安装结构，本身依靠橡胶的弹性就能实现和配套夹具、接触件的过盈配合，建模的时候要把橡胶材质的收缩率考虑进去，一般天然橡胶模压的收缩率在1.5%到2.5%之间，建模时要提前放好收缩余量，避免硫化成型后球体尺寸偏小，达不到设计的外径要求。另外球面的纹理深度不能太深，不然容易在使用过程中卡进灰尘、泥沙，加快橡胶的老化磨损，纹理的边缘要做小圆角过渡，不能有尖锐的棱边，不然模压的时候容易出现应力集中，导致球体受冲击的时候从纹理位置开裂。

　　很多新手做这类球类模型的时候，容易犯的错误就是只追求外观好看，把曲面拆得太碎，或者忽略了壁厚的均匀性，实际橡胶球是空心结构的，内部壁厚要保持均匀，一般壁厚在3到5毫米之间，壁厚不均的话硫化的时候会出现有的地方已经过硫老化，有的地方还没完全硫化成型，成品的弹性一致性会很差。建模的时候做完外球面，要等距偏移出内球面，中间的实体部分做均匀抽壳，接缝位置的内部要做圆滑过渡，不能出现内部的尖角，不然充气使用的时候会从应力集中的位置鼓包甚至破裂。

　　从结构验证的角度，模型做完之后要做曲率分析和壁厚分析，检查整个球面的曲率是不是连续均匀，有没有出现曲率突变的位置，壁厚是不是全程保持一致，标识位置的凸起会不会导致局部壁厚过厚，这些细节都调整到位之后，不管是用来做产品展示渲染，还是导出工程图给模具车间开模，都能直接使用，不需要再做二次修改。另外这类球体的圆度公差一般要控制在0.5毫米以内，建模的时候要保证整个球体的回转中心和基准坐标系重合，方便后续做装配配合的时候快速定位，不需要额外调整坐标位置。
