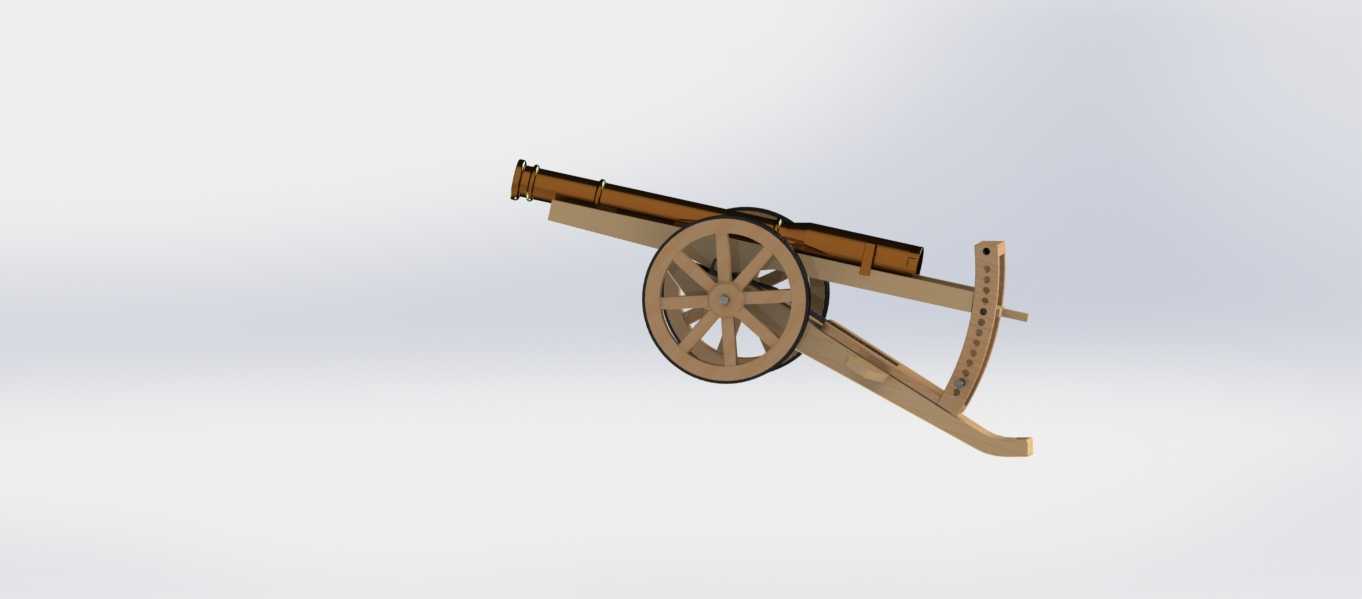

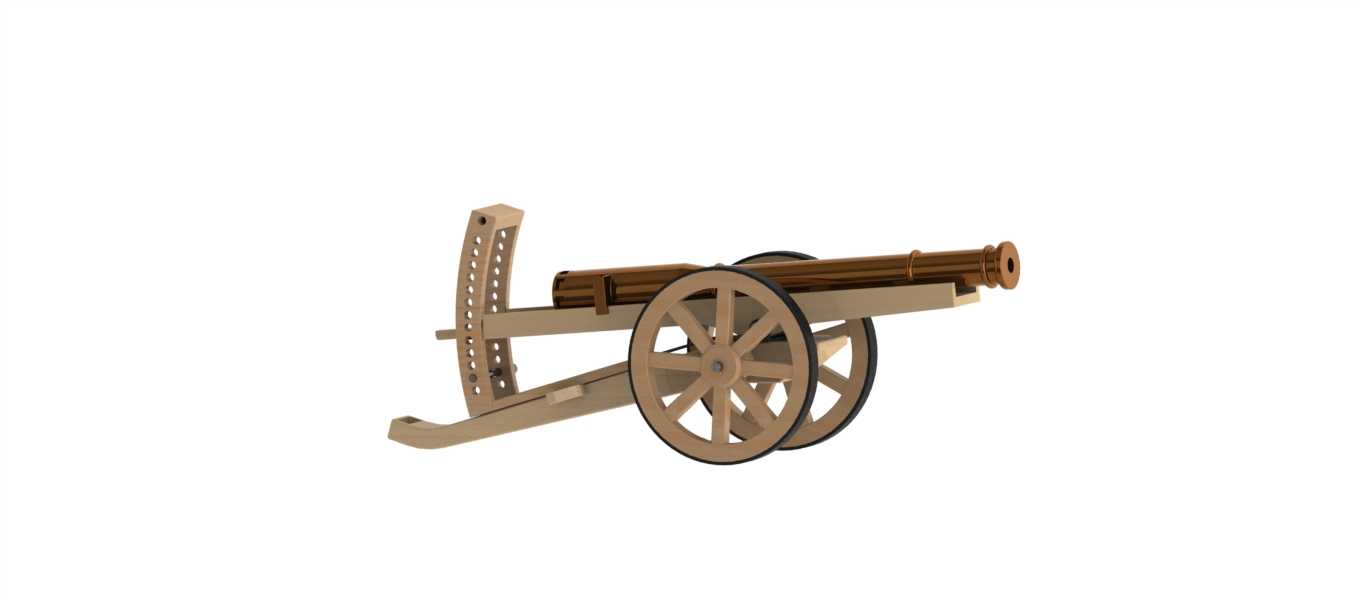

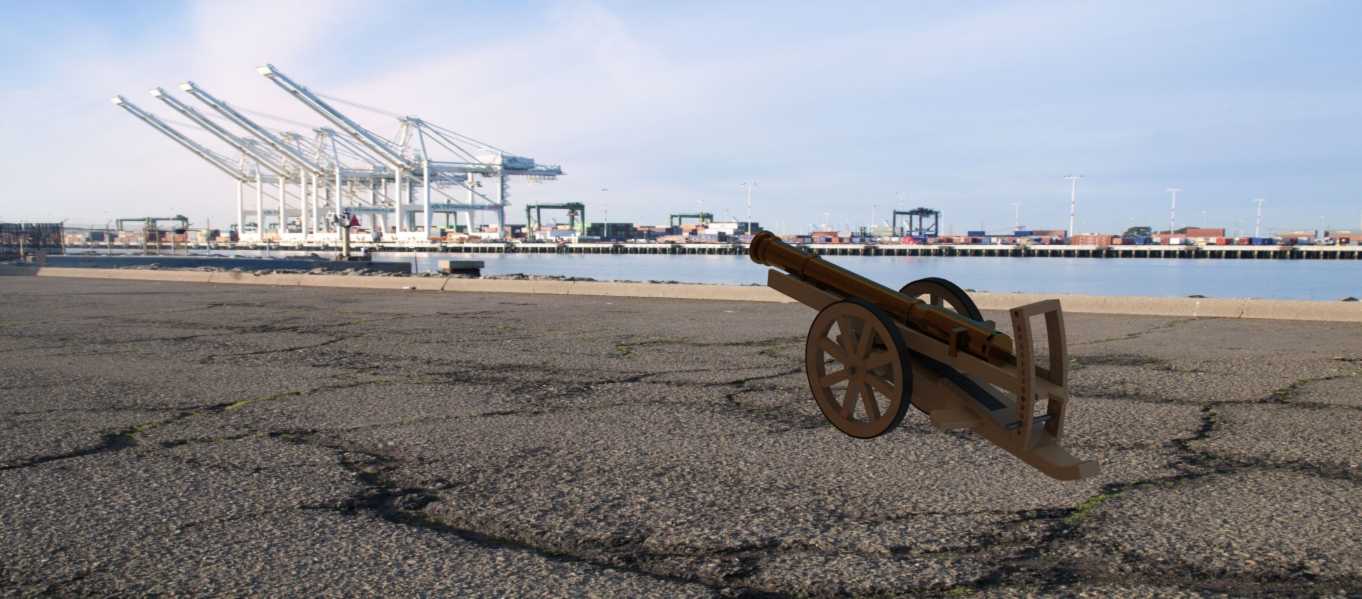

达芬奇设计复古轮式火炮结构三维数模

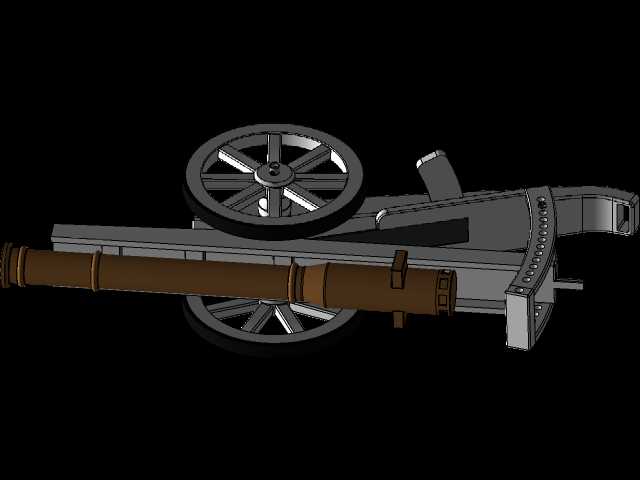

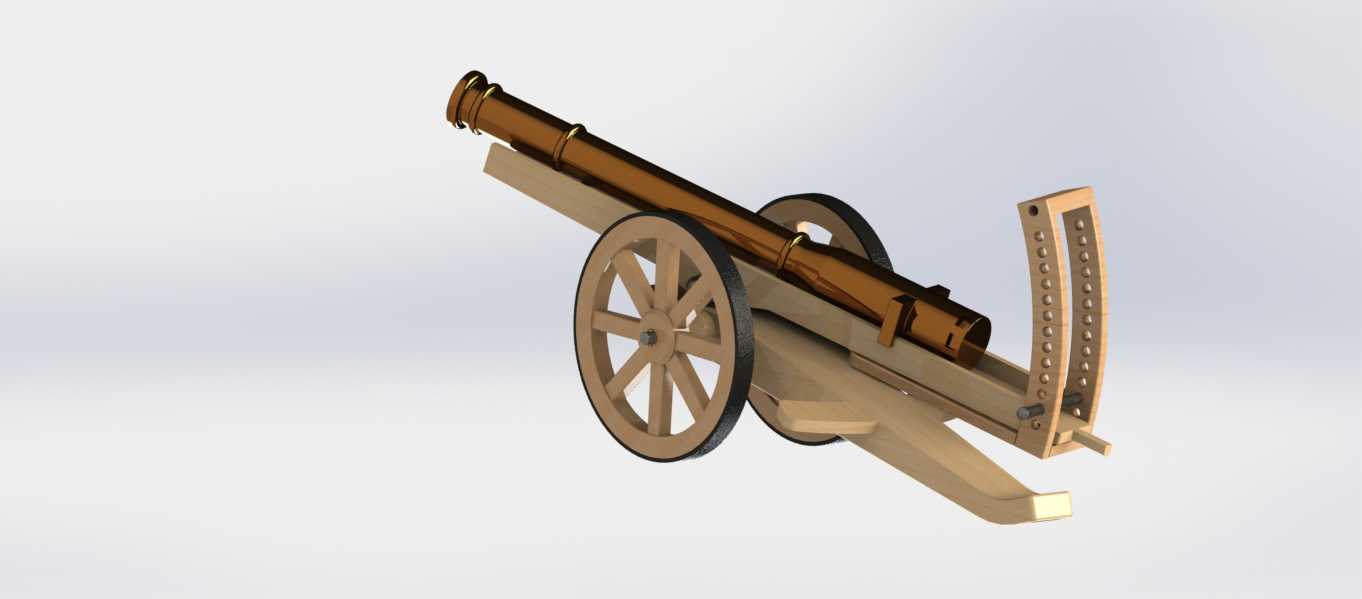

　　该轮式火炮结构复刻自经典早期军械设计方案，整体采用木质炮架搭配金属炮管的组合形式，在近代早期野战攻防场景中承担近程火力压制、阵地防御的核心作用，可伴随步兵分队完成短距离战场机动，适配要塞守备、野战攻坚等多类作战场景的使用需求。从结构设计逻辑来看，炮身主体采用前装滑膛结构，炮管外壁设置多道加强箍，既能够承受发射时的膛压冲击，也可通过箍圈结构实现炮管与木质炮床的刚性固定，避免连续射击后炮身出现位移偏移。炮架部分采用大直径辐条式木轮设计，轮缘包裹金属耐磨层，能够适配泥泞土路、砂石坡地等复杂野外地形，降低机动过程中的滚动阻力，轮轴与炮床之间采用铰接式连接结构，配合炮架尾部带多档位调节孔的弧形齿板，可根据射击距离调整炮管俯仰角度，

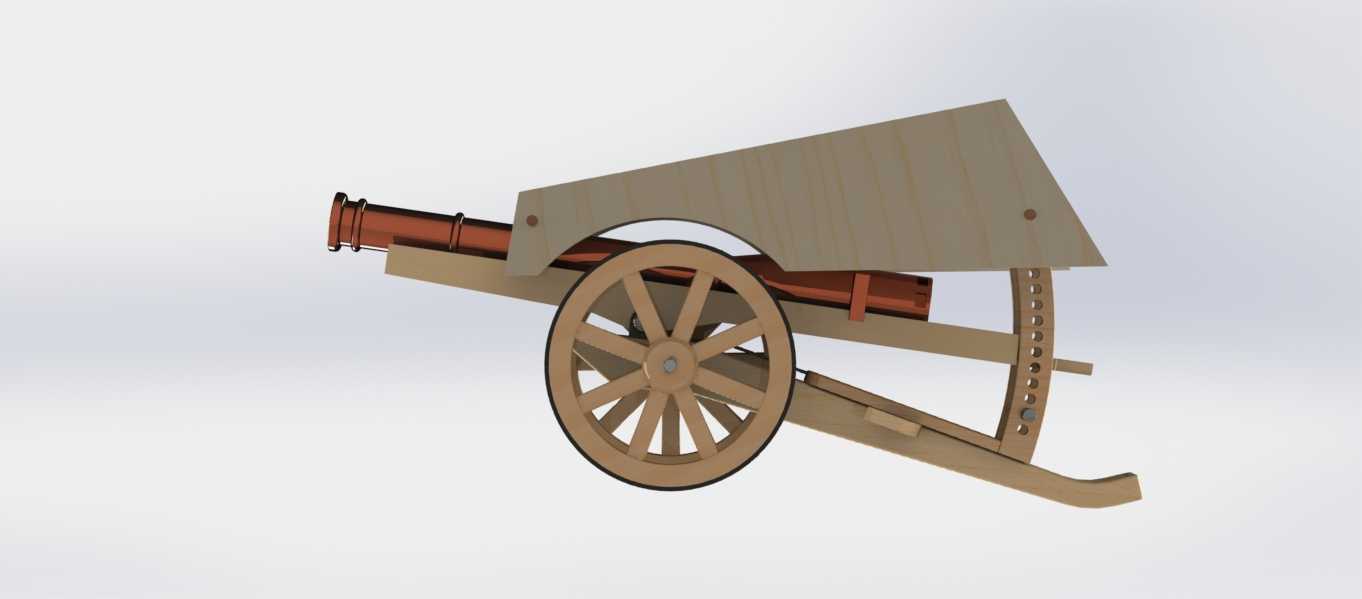

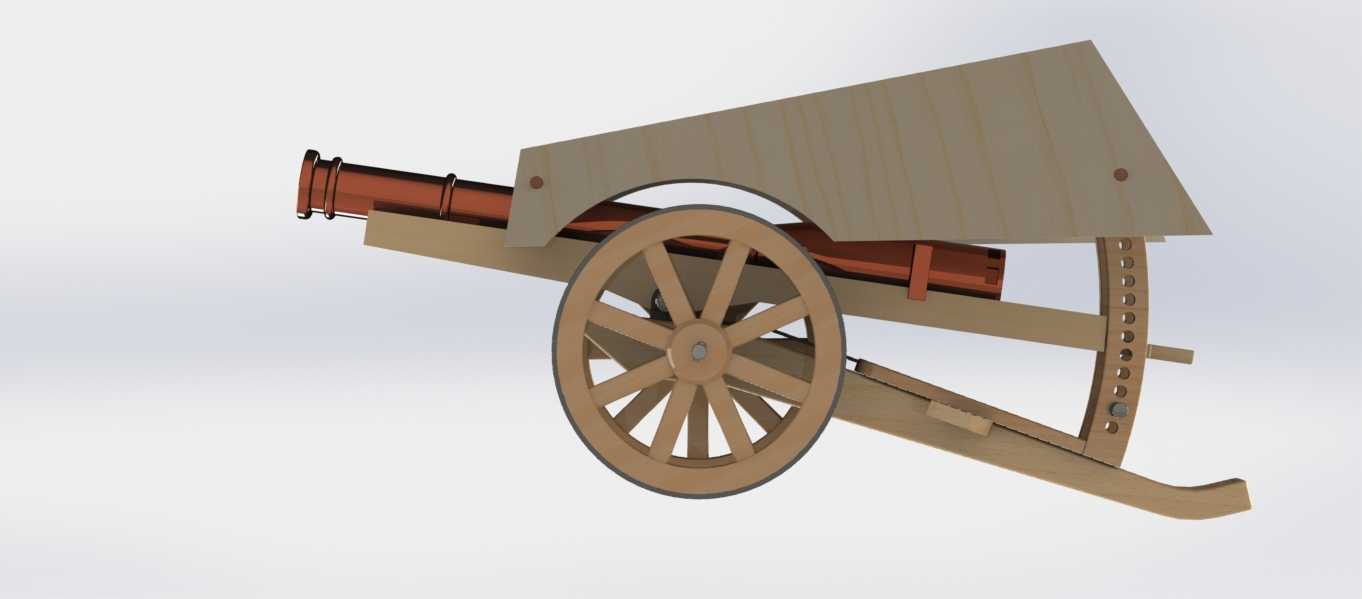

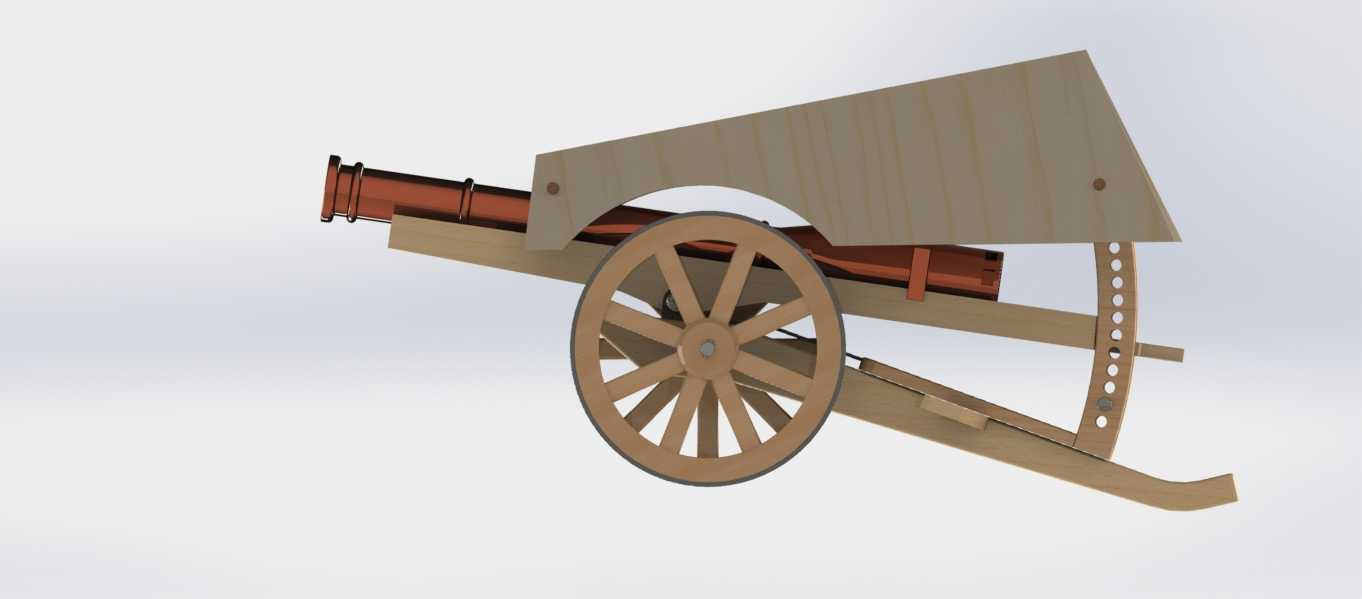

　　档位孔与插销的配合结构能够在射击时锁止俯仰角度，抵消发射时的后坐力带来的角度偏移，无需额外复杂的驻锄结构即可完成快速射击准备。炮身上方设置倾斜式木质护盾，护盾与炮床采用螺栓紧固连接，能够为操作炮手遮挡正面流矢与破片，护盾下缘预留炮管俯仰活动间隙，不会干扰射角调整操作。炮架尾部延伸出的木质拖架，既可以在行军时挂接畜力牵引装置，也可在射击时抵靠地面，配合炮轮形成三点支撑结构，分散发射时的后坐冲击力，避免炮身大幅后移影响射击精度。从安装边界与尺寸适配角度来看，该结构整体宽度控制在两轮外缘间距范围内，轮距适配当时的常规道路辙距，能够顺利通过古代城池的城门、临时搭建的木质桥梁，炮身重心落在轮轴靠前位置，

　　行军时仅需少量人力即可抬起拖架完成转向操作，整体重量分配经过优化，不会出现头重脚轻导致的行军倾覆问题。各木质构件之间采用榫卯加金属销钉的复合连接方式，既保留了木质构件的易加工、易维修特性，也通过金属连接件提升了整体结构强度，能够承受多次发射带来的振动冲击，金属炮管与木质炮床的接触位置垫有缓冲垫层，可减少发射振动对木质结构的损伤，延长整套装置的使用寿命。在细节设计上，辐条轮的辐条采用等角度均匀分布结构，轮辐与轮毂、轮缘的连接位置做了倒角过渡，避免应力集中导致的木质构件开裂，俯仰调节齿板的孔位按照常用射角等距排布，炮手无需额外测量工具即可快速调整到常用射击角度，适配战场快速反应的使用需求。该结构没有复杂的金属传动构件，大部分零件可由随军木工、铁匠完成现场维修更换，对后勤补给的依赖度极低，非常适合近代早期的野外作战环境。
