二维传热测量实验装置结构设计

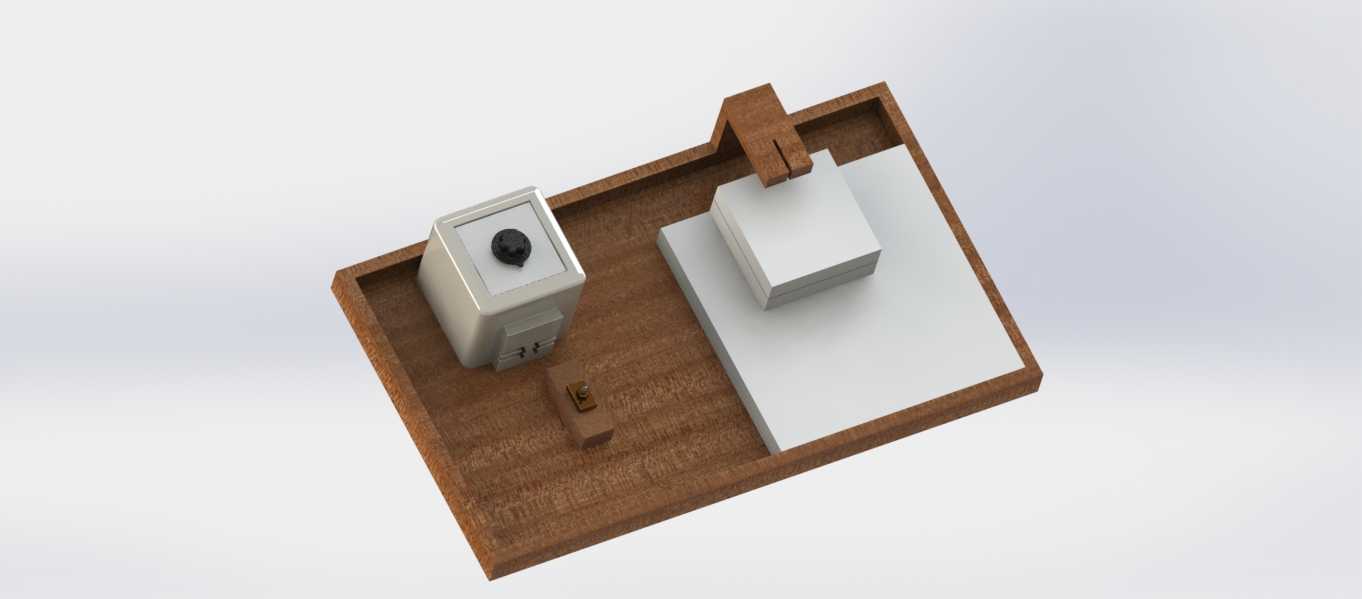

　　这套装置主要面向高校热工相关专业的教学实验场景，同时也可用于小型材料导热性能测试的实验室场景，核心作用是完成二维稳态/非稳态传热过程的参数采集，帮助实验人员获取不同材质、不同边界条件下的温度场分布数据，填补了小型教学类传热测试设备中结构紧凑、操作便捷类装置的选型空白。从功能特性来看，装置集成了热源模块、温度采集点位预留区、试件装夹区域三个核心部分，热源模块采用嵌入式安装结构，固定在木质基座的左侧区域，外带方形防护壳体，避免实验人员直接接触高温部件，同时壳体上预留了热源功率调节的走线空间，可适配不同功率的加热元件，满足从低温差到高温差的多组实验需求。试件装夹区域设置在基座右侧，采用可替换的板式装夹结构，

　　上方的压块通过导向结构实现垂直方向的压紧动作，压块与基座之间预留了标准试件的安装间隙，可放置不同厚度、不同材质的平板类测试试件，无需额外定制夹具就能完成多数常规二维传热实验的试件装夹，压块侧面开有细小的测温引线槽，方便埋设在试件内部的热电偶走线引出，不会因为压合动作挤压损坏测温线路。设计过程中优先考虑了教学场景的操作容错性，整体基座采用木质绝缘材质，既降低了装置整体重量方便实验室挪动布置，也能减少金属基座带来的额外散热干扰，避免基座本身的导热影响实验区域的温度场分布，基座的边框做了凸起围边设计，一方面可以定位内部各功能模块的安装位置，装配时不需要额外做复杂的定位治具就能完成各部件的对位，

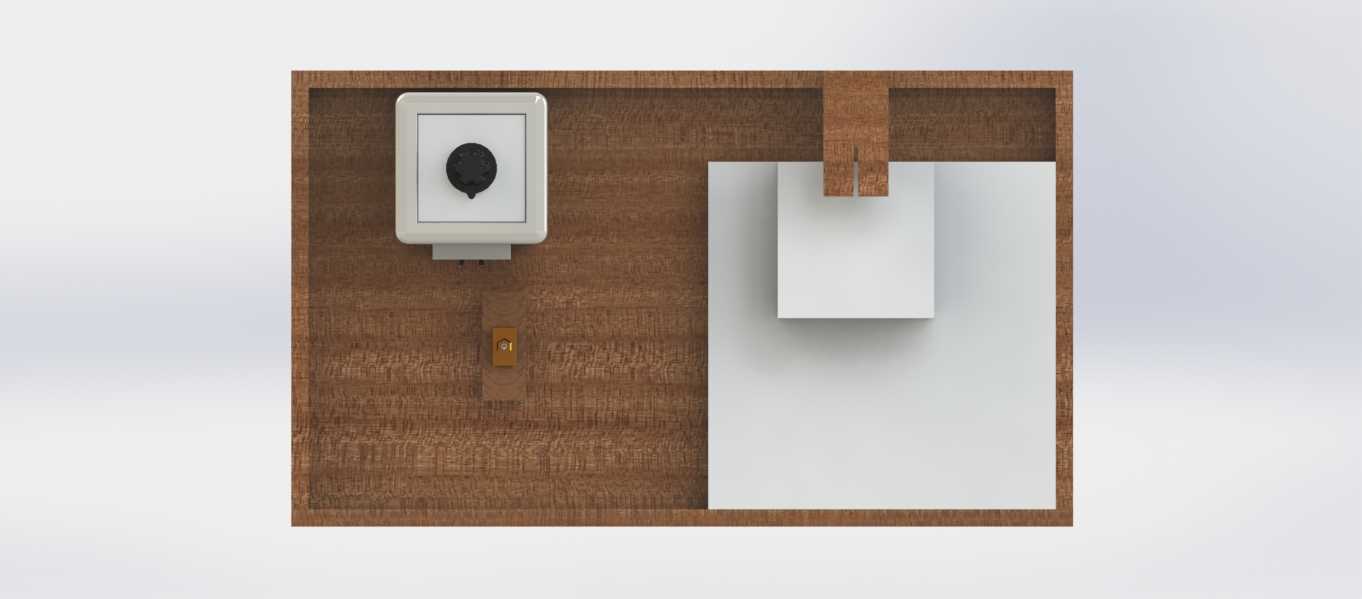

　　另一方面也能防止实验过程中 small 试件或者测温配件滑落。从安装边界尺寸来看，整体装置的外轮廓为矩形结构，横向宽度适配常规实验室实验台的摆放深度，纵向高度不超过常规桌面置物架的层间高度，不需要占用额外的专用实验空间，底部为平整的全接触式支撑面，放置在实验台上不需要额外固定就能保持足够的稳定性，左侧热源模块的外凸尺寸控制在基座平面以内，不会出现边角突出磕碰的问题，右侧装夹区域的操作空间预留充足，实验人员更换试件时手部有足够的操作空间，不会被周边结构干涉。在结构细节处理上，热源模块的安装座做了隔热垫层设计，垫层位于热源与木质基座之间，阻断热源向基座的直接导热，减少非实验方向的热量损耗，让尽可能多的热量沿设定的二维平面方向传递，

　　保证测试数据的准确性；压块的导向结构采用直槽式导向，没有复杂的传动部件，长期使用也不会出现卡滞问题，维护时只需要定期清理导向槽内的灰尘即可，不需要加注润滑油等维护操作，适配教学场景下高频次、低维护成本的使用需求。装置的测温点位没有做固定式设计，而是在试件装夹区域周边预留了通用的走线固定位，实验人员可以根据不同的实验方案灵活布置热电偶的位置，既可以完成沿平面两个方向的温度梯度测量，也可以完成特定点位的瞬态温度变化采集，不需要对装置结构做改造就能适配不同的实验大纲要求。考虑到教学实验中经常需要对比不同边界条件下的传热差异，装置的基座上预留了辅助冷却模块的安装位，可根据实验需求加装风冷或者小型水冷组件，实现一侧加热、一侧恒温冷却的经典二维传热实验边界，不需要额外搭建辅助支架就能完成冷却组件的固定，整体结构的拓展性完全覆盖本科阶段热工实验的所有常规二维传热测试项目。
