内燃机进气门配气相位正时示意结构

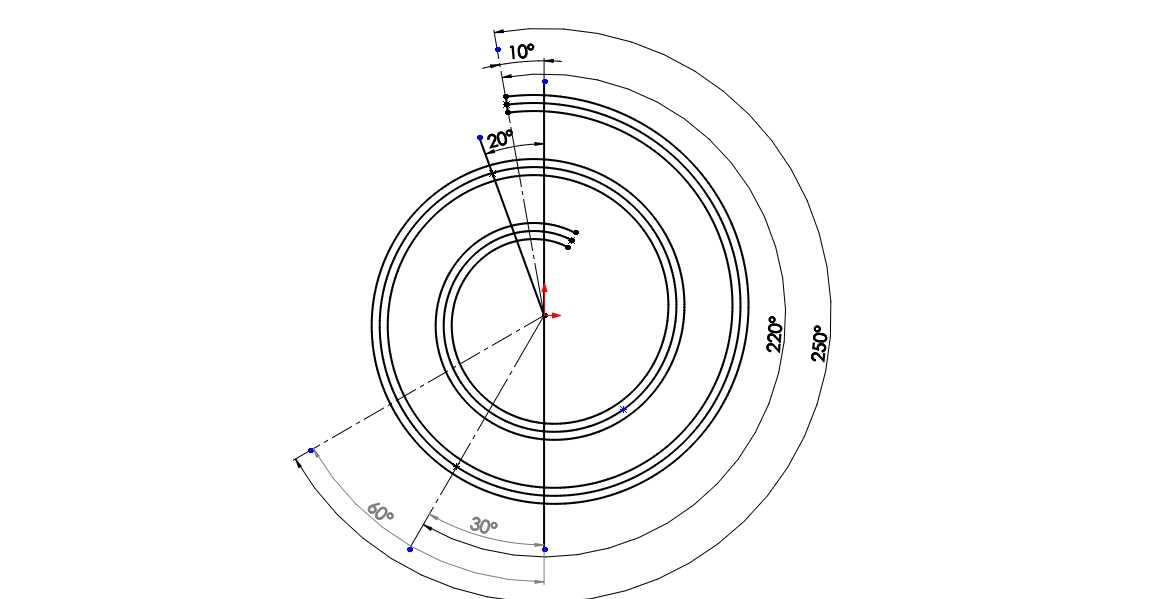

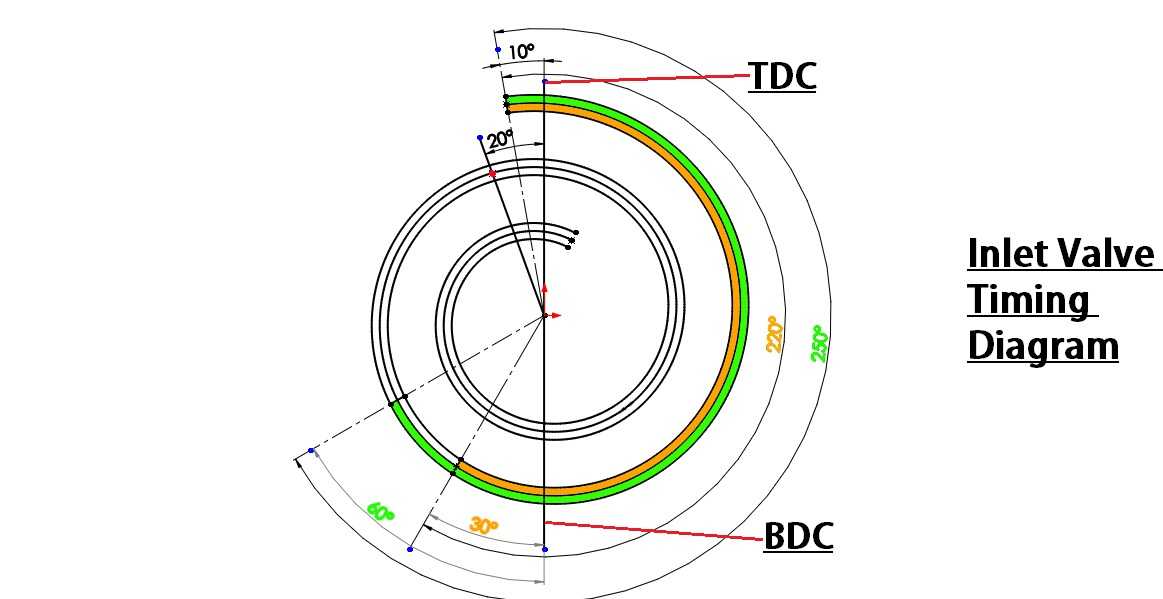

　　在往复式内燃机的配气机构开发流程里，气门正时的标定直接决定了缸内换气效率，进而影响整机动力输出、燃油消耗率与排放表现，这套正时示意结构正是围绕四冲程内燃机的进气门开启关闭时序搭建的参数化参考模型。日常做整机配气匹配时，最先要锚定的就是活塞上止点TDC与下止点BDC的曲轴转角基准，图中标注的10°提前开启角，是进气门在活塞抵达排气上止点前就提前开启的角度，这个角度的选取要兼顾排气冲程末期缸内残余废气的倒灌抑制，以及进气冲程启动时的进气道节流损失降低——如果提前角过大，排气冲程末段的高压废气会窜入进气道，导致下一循环的进气充量被废气稀释；提前角过小则会在活塞下行吸气的初始阶段，因为气门升程不足造成进气节流，拉低容积效率。

　　从结构示意的环形刻度布局来看，整个正时环以曲轴转角为圆周刻度基准，整圈对应曲轴旋转720°也就是一个完整的四冲程工作循环，绿色环带标注的是进气门的实际开启持续区间，橙色环带则对应配气叠开段的角度范围。做配气机构建模时，这个环形刻度的基准必须和曲轴的转角信号盘零位严格对齐，安装边界上要保证正时标记和缸体上的固定刻线偏差不超过±1°，否则装车后会出现配气相位偏差，轻则怠速抖动、动力不足，重则出现气门撞击活塞的致命故障。

　　实际台架标定场景中，这套正时参数的适配要结合凸轮轴型线一起调整，图中标注的20°位置对应的是进气门开启后快速达到小升程段的转角节点，这个位置的角度设置和凸轮轴的缓冲段型线直接相关，要保证气门落座时的速度控制在设计阈值内，避免气门座圈出现异常冲击磨损。在做三维建模时，这个环形示意的径向尺寸没有严格的装配约束，核心是角度参数的精准传递，所有角度标注都以曲轴回转中心为原点，和曲柄连杆机构的回转中心完全重合，保证相位基准的统一性。

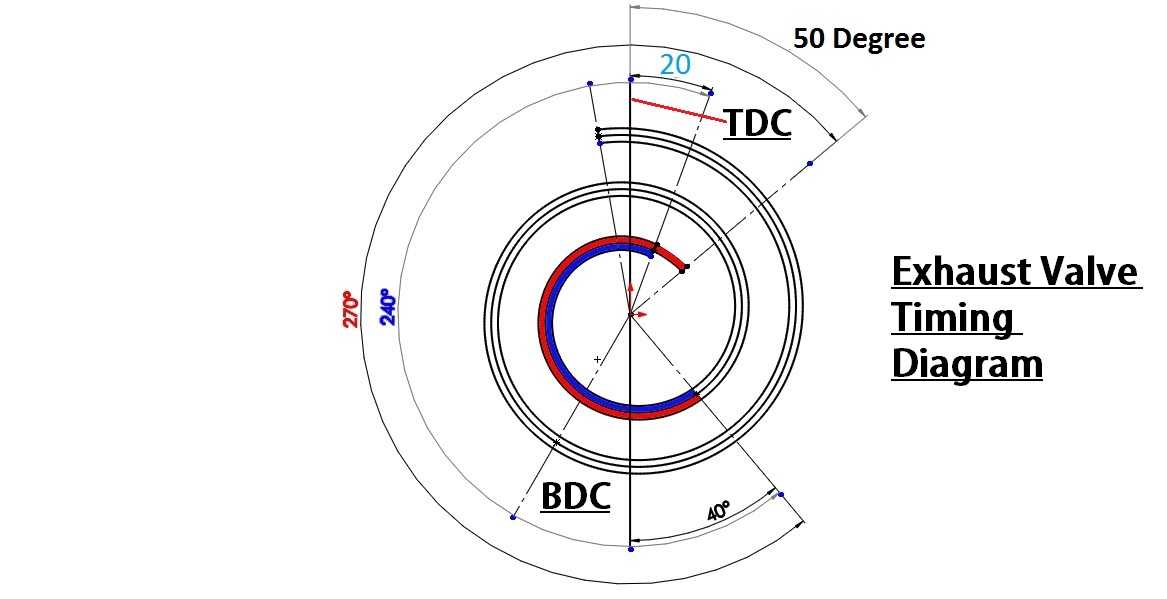

　　很多刚接触配气机构设计的工程师容易忽略配气叠开角的适配逻辑，图中TDC前后的叠开段角度，是进排气门同时开启的区间，这个区间的大小要根据发动机的应用场景调整：自然吸气乘用车发动机的叠开角可以适当放大，利用进气惯性提升高转速下的充量系数；增压柴油机的叠开角则要严格控制，避免增压后的高压进气直接扫过缸内从排气道流出，造成泵气损失上升。这套示意结构把进气门的开启持续角标注为220°曲轴转角，这个数值是常规民用内燃机的常用取值，对应的凸轮轴半包角为110°，建模时可以直接作为凸轮型线设计的初始输入参数，再根据不同的排量、目标功率转速区间做微调。

　　从安装匹配的角度来说，这套正时参数对应的凸轮轴安装相位，要和曲轴正时齿轮的传动比严格保持2:1的关系，也就是曲轴转两圈凸轮轴转一圈，建模时齿轮系的正时标记点要和图中的TDC、BDC标记点做对应约束，保证装配时不会出现相位错齿。在做配气机构的运动仿真时，这套正时图的角度参数可以直接作为运动副的驱动输入，模拟不同曲轴转角下的气门升程变化，验证气门和活塞、气门和燃烧室壁面的运动间隙，确保全工况下都不会出现运动干涉。

　　日常做售后维修的正时校对场景中，这套示意的标记点也是核心参考，维修人员只要把曲轴带轮的TDC标记和缸体标记对齐，再把凸轮轴正时齿轮的标记和缸盖标记对齐，就能保证配气相位处于设计基准位置，不需要反复盘车核对角度，大幅提升维修装配效率。
