壳牌生态马拉松赛事专用工程车底盘框架结构

　　这套管架式底盘结构，是面向壳牌生态马拉松赛事场景开发的专用承载基体，核心服务于低能耗节能赛车的整车搭载需求，区别于常规量产乘用车辆的冲压焊接底盘，这类赛事专用底盘在设计阶段就需要围绕极致轻量化、足够的结构刚性、部件安装兼容性三个核心维度做平衡，毕竟生态马拉松赛事的核心评价指标是单位能源的行驶里程，底盘作为整车重量占比靠前的部件，每削减一克无效重量都能直接转化为赛事中的能耗优势。

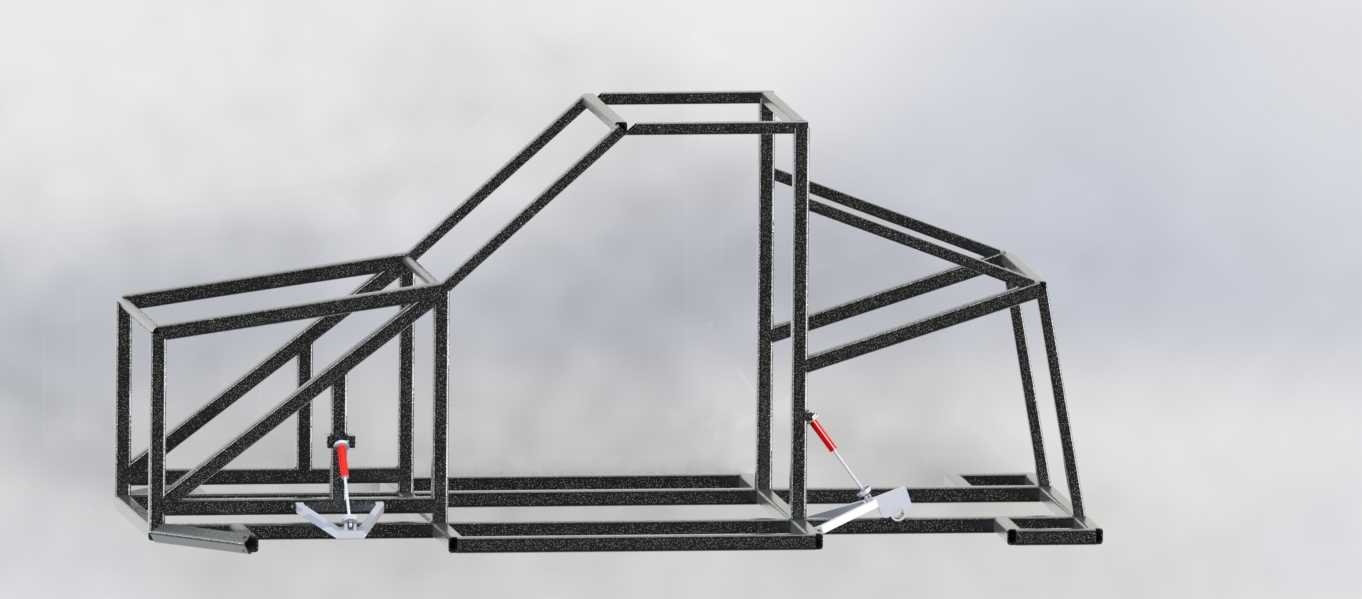

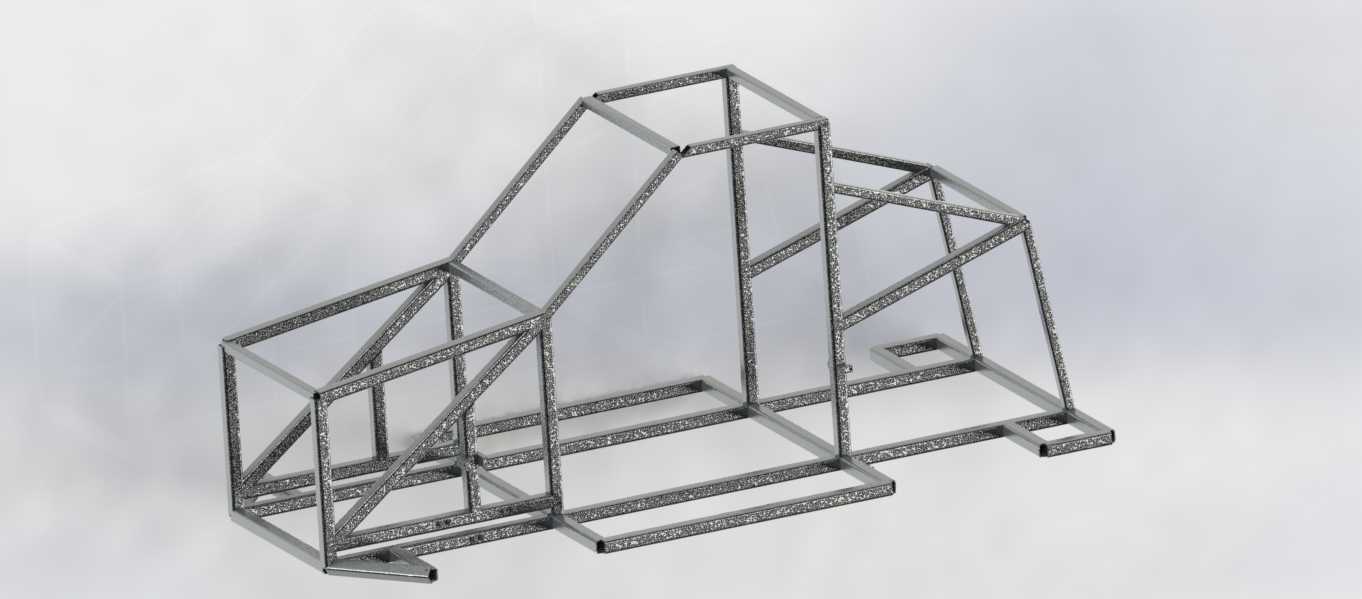

　　从结构形式来看，整个底盘采用矩形管材拼接的空间桁架结构，没有采用一体式冲压底板或者承载式车身的设计，这种结构选型本身就是适配赛事场景的决策——空间管架的受力传递路径更直接，管材的轴向受力特性可以在更小的截面尺寸下实现足够的抗扭、抗弯强度，相比板材拼接结构能减少很多非受力区域的材料冗余。整个框架的受力逻辑做了明确分区：前部区域是转向机构与前轮组的安装位，预留的矩形安装空腔可以适配赛事专用的轻量化转向节、刹车总成，管架的连接节点位置提前做了安装平面的预留，不需要后期在管材上额外焊接凸台，减少焊接变形对安装精度的影响；中部区域是驾驶舱的承载边界，框架的轮廓完全按照赛事规则要求的驾驶舱最小安全空间做边界限定，既不会因为空间过大增加不必要的管材长度，也不会因为空间不足导致车手操作受限，侧面的斜向加强筋是针对侧面碰撞防护做的结构补强，在车辆发生侧向剐蹭或者碰撞时，斜撑可以将冲击力快速分散到整个底盘框架，避免局部管材变形侵入驾驶舱；后部区域是动力总成与能源单元的安装位，分层的框架结构可以将动力模块、能源存储模块按照重量平衡的需求布置在不同高度，方便整车重心的调校，后段伸出的小型安装支架是后尾灯与后导流罩的固定点位，尺寸刚好满足安装需求，没有多余的结构外伸。

　　设计过程中，所有管材的连接节点都做了相贯线切口处理，保证管材之间的贴合缝隙控制在焊接允许的最小范围内，既可以减少焊接填料的使用量，也能提升焊接节点的结构强度，避免出现虚焊或者应力集中的问题。整个底盘的安装边界做了全局的尺寸校核：轮距参数匹配赛事指定的低滚阻轮胎规格，避免轮胎在转向过程中与管架发生干涉；车架的离地间隙结合赛事铺装路面的平整度做了优化，在保证通过性的前提下尽可能降低整车重心，提升车辆行驶过程中的稳定性；各个总成的安装孔位都按照模块化设计思路做了通用化预留，不管是采用内燃机动力还是电驱动动力，都可以在不改动主框架结构的前提下完成动力总成的安装固定，减少赛事筹备阶段的改装工作量。

　　从实际使用场景来看，这类管架底盘不需要做额外的底盘覆盖件，所有的线束、管路都可以沿着管材的走向布置，通过扎带或者管卡直接固定在框架上，后期维护的时候可以直接观察到所有部件的连接状态，不需要拆卸覆盖件就能完成检修调整。结构的抗扭刚性经过针对性调校，在高速过弯的时候，底盘的变形量控制在极小范围内，保证转向机构的动作可以精准传递到车轮，不会因为车架变形导致转向虚位影响操控表现。同时整个框架的管材选型都采用等强度设计，不同受力位置的管材壁厚做了差异化区分，主受力纵梁的壁厚稍大，辅助加强的斜撑采用更薄的管材，在保证整体强度达标的前提下把材料用量降到最低，完全匹配生态马拉松赛事对车辆轻量化的严苛要求。
