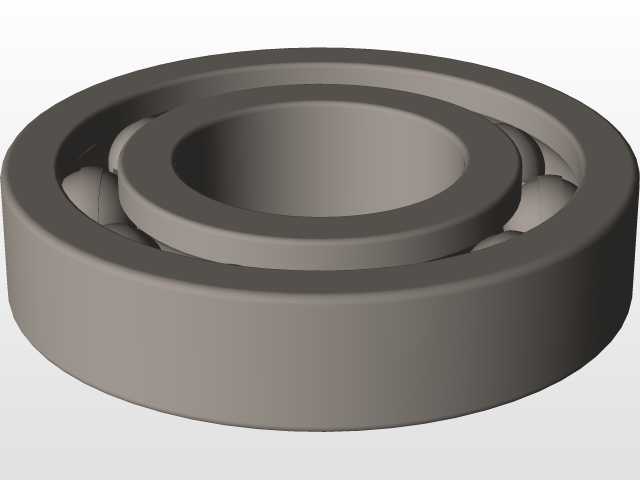

深沟球滚动轴承实体结构三维建模

　　在各类旋转传动设备的结构设计中，滚动轴承是承担径向载荷、约束轴系径向与轴向窜动的核心支撑部件，本次建模的深沟球结构轴承，是通用机械领域应用覆盖面最广的轴承品类之一，从普通民用家电的电机输出端，到工业输送线的辊筒支撑端，再到中小型机床的主轴辅助支撑位，都能见到这类结构的身影。建模过程中首先还原了轴承的三层核心结构：外侧与设备轴承座孔配合的外圈，内侧与旋转轴过盈装配的内圈，以及均匀排布在内外圈滚道之间的钢制滚动体，同时还原了保持架对滚动体的等距分隔结构，避免滚动体在运转过程中发生相互摩擦、挤碰的问题。从实际选型适配的角度出发，建模时严格遵循常规深沟球轴承的安装边界逻辑：外圈的外圆柱面为基准安装面，

　　表面粗糙度与圆柱度公差需满足轴承座孔的H7级配合要求，内圈的内孔为轴配合面，需匹配对应轴径的k6级过渡配合公差，保证运转过程中内圈与轴同步旋转、外圈与座孔保持相对固定的支撑状态。滚道的曲面弧度设计是这类轴承建模的核心细节，滚道的曲率半径略大于滚动体的球面半径，既保证滚动体在滚道内可以顺畅滚动，又能让接触应力均匀分布在滚道接触面上，避免局部应力集中导致的早期点蚀失效。在实际设备运行场景中，这类轴承可以承受恒定的径向载荷，同时在转速不超过额定极限值的工况下，也能承受一定比例的双向轴向载荷，相比滑动轴承结构，它的启动摩擦阻力更小，运转过程中的润滑维护周期更长，对安装座的加工精度要求更易实现。建模时特意还原了滚动体的均匀排布逻辑，

　　保持架的兜孔结构与滚动体之间预留了合理的运转间隙，既不会因为间隙过大导致滚动体晃动，也不会因为间隙过小出现卡滞、发热的问题。从安装流程的工程实际来看，这类轴承的装配通常采用热装工艺处理内圈，通过油浴或感应加热将内圈温度提升至合理区间后套装到轴颈上，冷却后形成足够的抱紧力，外圈则采用压装方式嵌入轴承座孔，装配过程中需避免直接敲击滚动体或滚道面，防止零件表面出现磕碰伤影响后续运转精度。在不同的应用场景下，这类轴承的密封结构会有差异化设计，开式结构多用于有集中润滑系统的设备内部，带防尘盖或密封圈的结构则多用于粉尘、水汽较多的工况，无需额外添加润滑脂即可实现长期免维护运转。建模过程中对各零件的装配约束完全还原实际装配关系，内圈与滚动体、

　　外圈与滚动体之间设置接触约束，保持架与滚动体之间保留合理的活动间隙，可直接用于后续的机构运动仿真，验证不同转速、载荷下的轴承运转状态，也能为设备的轴系结构设计提供直观的装配干涉检查依据，帮助设计人员提前预判安装过程中可能出现的配合问题，减少实物样机阶段的试错成本。
