船舶锚系用鼓式制动装置三维设计

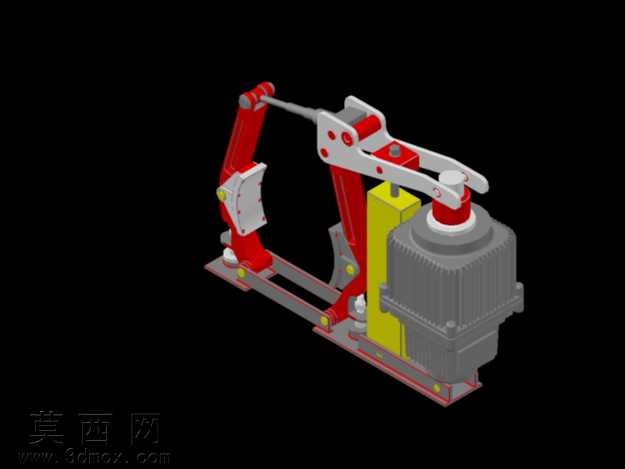

本作品为船舶锚泊系统配套的鼓式制动装置三维建模成果，建模过程严格遵循机械设计规范完成结构还原。建模阶段首先完成整体装配基准的搭建，以安装底座为核心定位基准，依次完成两侧制动臂组件、驱动单元、制动执行端的零件建模与装配约束，所有铰接部位均按照实际机械配合关系添加同轴、贴合约束，还原真实机构的运动逻辑。材质渲染阶段针对不同部件的实际工业材质做了区分处理：安装底座采用铸铁哑光深灰材质，还原铸造件的粗糙磨砂质感；两侧制动臂采用工程红漆金属材质，模拟工业设备防护涂层的半光泽漆面效果；铰接销轴、紧固件采用镀锌亮银金属材质，体现标准件的金属光泽；中部驱动单元的电力推动器外壳做了散热筋细节建模，搭配深灰工程塑料与金属端盖的材质区分，黄色的限位支撑部件采用醒目的工业黄漆材质，还原现场设备的安全标识配色；制动鼓摩擦面做了粗糙金属材质处理，体现摩擦工作面的使用质感。结构设计上完整还原了鼓式制动器的杠杆增力结构，两侧制动臂通过铰接点形成力放大机构，电力液压推动器作为驱动源，通过推杆带动杠杆机构动作，实现制动蹄对制动鼓的抱紧制动，所有零件的壁厚、安装孔位、铰接间隙均参考同类型工业制动器的实际参数设置，保证模型结构具备实际参考价值。设计过程中重点考量了制动器的安装适配性，底座预留的安装孔位符合船舶甲板设备的安装标准，制动臂的开合行程匹配对应规格制动鼓的尺寸要求，驱动单元的选型参数匹配制动所需的推力要求，整体模型可用于船舶锚机配套制动系统的结构展示、原理教学以及方案选型参考，渲染阶段采用黑色背景突出设备主体结构，光影设置采用工业产品展示常用的侧方主光搭配补光的方案，清晰呈现各部件的结构轮廓与装配关系，避免阴影遮挡关键结构细节。
