微型液晶显示模块uLCD-320-PMD2三维建模作品

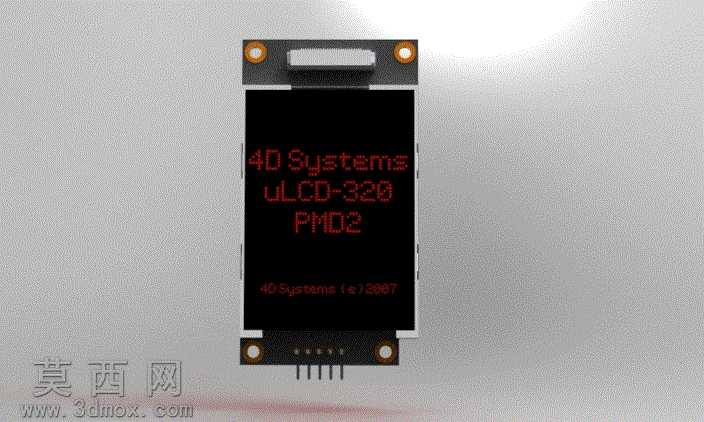

本作品针对4D Systems出品的uLCD-320-PMD2微型全彩色液晶显示模块开展三维建模设计，建模阶段严格对照实物的外观尺寸与结构细节进行1:1比例还原，首先通过基准面定位确定模块的整体长宽高参数，依次绘制PCB基板、显示黑区、固定安装孔、排针接口、顶部遮光条等核心结构的草图，通过拉伸、切除、阵列等基础特征命令完成主体结构搭建，对安装孔的铜衬套、排针的金属引脚、屏幕边缘的封边等细小结构做了精细化处理，避免特征缺失导致的模型失真。材质渲染阶段，针对不同部件匹配对应材质属性：PCB基板采用哑光黑色阻焊材质，调整粗糙度参数还原真实电路板的磨砂质感；屏幕显示区域采用半亮黑色玻璃材质，添加微弱的环境反射效果模拟液晶屏幕的表层玻璃质感，同时在屏幕区域制作了对应产品标识的贴图纹理，还原实物开机状态下的红色字符显示效果；固定孔位的铜衬套赋予金属铜材质，调整金属度与高光参数还原铜件的金属光泽；底部排针引脚采用镀锡金属材质，还原接插件的金属质感；模块顶部的遮光条采用哑光浅灰色塑料材质，匹配实物的塑料件质感。结构设计上完整还原了模块四角的安装固定孔位，孔位间距、孔径参数完全匹配实物规格，可直接用于嵌入式项目的结构装配校验；底部排针接口的引脚间距、引脚长度、引脚数量均按照实物参数建模，能够直观呈现模块与主控板的接插配合关系；屏幕有效显示区域的边框宽度、黑边范围也做了精准还原，可用于产品外壳的开窗尺寸设计参考。建模过程中对模块的边角做了对应圆角处理，还原实物PCB板的圆角工艺，避免尖锐直角的失真问题；对屏幕表层与PCB基板的层级关系做了装配体层级区分，清晰呈现模块的层叠结构，方便后续工程调用时进行结构干涉检查。整体模型兼顾外观展示与结构实用性，既能够用于嵌入式开发项目的结构方案演示，也可作为电子类教学素材用于显示模块的结构讲解，渲染输出的效果图还原了实物在常规光照环境下的视觉表现，材质层次分明，细节表现到位，无结构穿模、比例失调等建模问题。
