双门轿车车门锁具活塞总成结构

　　在乘用车车身附件的开发流程里，车门锁闭机构的可靠性直接关联整车使用体验与被动安全性能，这套双门轿车配套的锁具活塞总成，是门锁执行端完成锁止、解锁动作的核心传动部件，日常使用中需要承受高频次的往复动作载荷，同时要适配车门内部狭窄的安装空间，兼顾与门锁拉杆、外拉手、内开启手柄的运动干涉规避。从实际装车场景来看，这类活塞总成多布置在车门钣金的锁体安装位旁，通过卡扣与车门内板预留的安装孔位固定，侧向连接的拉杆分别对接锁块的锁止拨叉与开启摇臂，当用户触发遥控解锁、车内拉手开启或者机械钥匙操作时，活塞内部的传动结构会将输入的直线或者旋转动作转化为锁块的对应行程，完成车门的锁闭与开启动作，部分带二次锁止功能的车型上，这类活塞总成还会集成锁止位置的限位结构，避免车辆行驶过程中因振动出现意外解锁的情况。

　　设计阶段首先要考虑的是动作行程的匹配，活塞的有效工作行程需要和锁块的解锁、锁止行程完全对应，行程过大会导致拉杆过度拉扯造成锁块内部结构损坏，行程不足则会出现锁止不到位、解锁卡滞的问题，建模过程中需要反复校核运动包络，确认活塞在全行程动作时，和周边的玻璃升降器导轨、车门线束、防水膜等部件的最小安全间隙保持在3mm以上，避免车辆行驶过程中因部件振动产生异响或者运动干涉。其次是部件的受力合理性，活塞与拉杆连接的卡扣位置需要做局部加强，因为这个位置是动作力的直接传递点，长期使用中容易出现应力集中导致的卡扣断裂，建模时在卡扣根部做了R角过渡，同时匹配了金属嵌件的安装位，提升连接部位的抗疲劳强度。

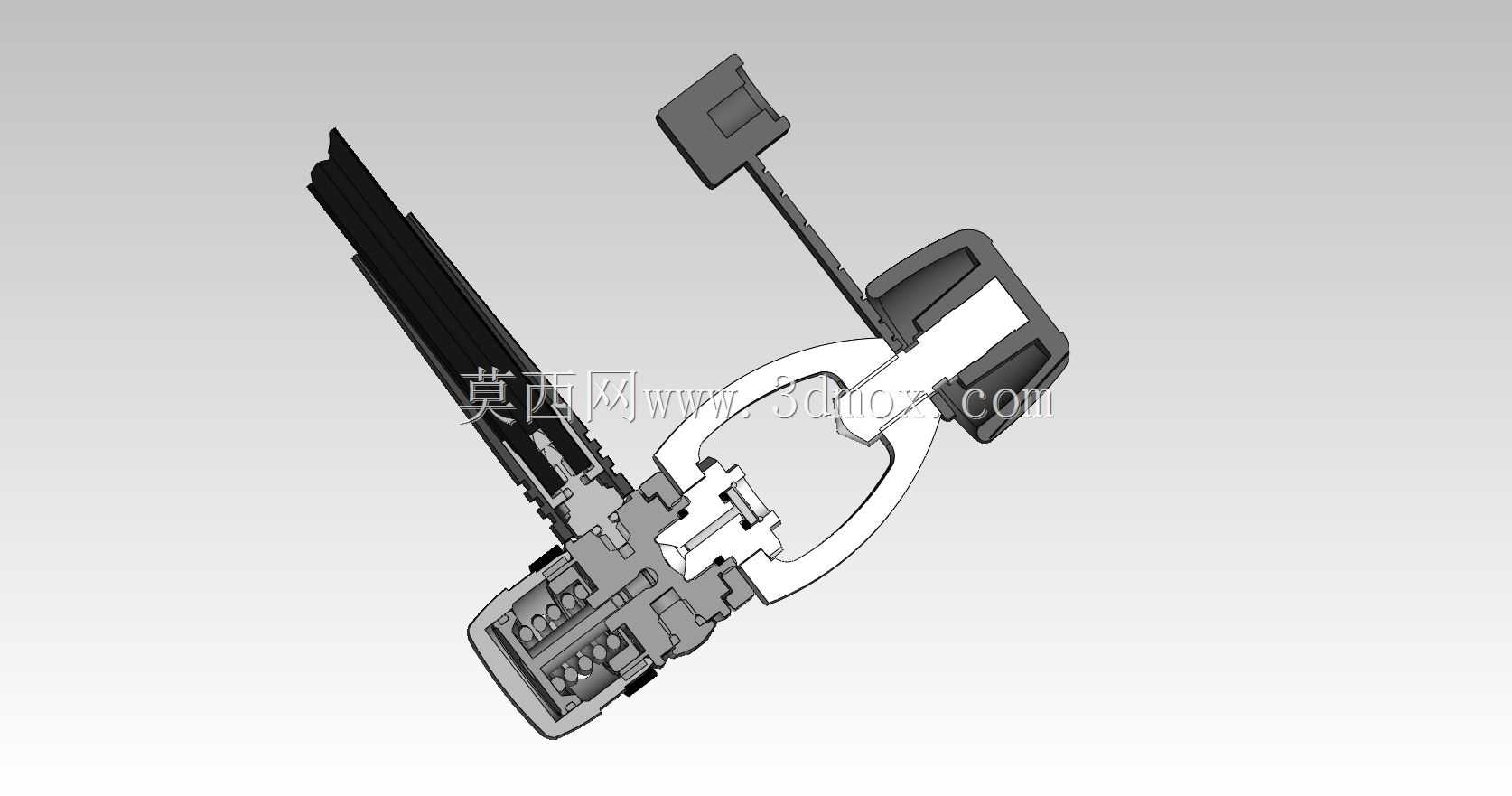

　　从结构组成来看，这套总成包含活塞主体、传动拨叉、连接拉杆、复位弹性件、安装卡扣几个核心部分，活塞主体采用带加强筋的壳体结构，在保证整体结构强度的同时尽可能降低部件重量，适配乘用车轻量化的设计要求；传动拨叉采用对称式的受力结构，动作过程中两侧受力均匀，不会出现偏磨导致的卡滞；连接拉杆的端头采用了快拆式的卡扣设计，整车装配时不需要额外工具就可以完成拉杆与锁块、拉手的对接，能够有效提升总装车间的装配效率；复位弹性件的刚度经过匹配，既可以保证动作完成后活塞能够快速回到初始位置，又不会因为刚度过大导致操作拉手或者遥控解锁时的阻力过大，影响用户操作手感。

　　安装边界方面，这套活塞总成的主体安装位采用两个定位卡扣与车门内板固定，两个卡扣的中心距严格匹配主流双门轿车车门内板的预留孔位尺寸，安装后整体突出车门内板的高度控制在28mm以内，不会和车门内饰板的安装产生干涉；侧向伸出的拉杆长度预留了5mm的调节余量，装配时可以根据不同车型的锁块安装位置误差做微调，降低零部件的加工精度要求，提升部件的通用适配性。在环境适应性设计上，活塞的活动配合部位预留了润滑脂的存储槽，长期使用过程中润滑脂不会因为往复动作被快速挤出，能够保证-40℃到80℃的使用温度区间内，机构动作都保持顺畅，不会因为低温导致润滑脂粘度上升出现解锁卡滞，也不会因为高温导致润滑脂流失出现部件磨损加剧的问题。

　　针对实际使用中可能出现的误操作情况，这套活塞总成内部设计了过载保护结构，当车门锁块因为异物卡滞无法动作时，活塞内部的弹性连接结构会出现相对滑移，不会因为外力过大导致传动部件断裂，提升部件的抗损坏能力；同时在活塞的动作终点位置设计了软质缓冲垫，动作到位时不会产生金属撞击的异响，提升整车的NVH表现。建模过程中所有配合部位的公差都按照乘用车零部件的通用公差标准设定，活动配合面的间隙控制在0.1mm到0.2mm之间，既保证动作顺畅，又不会因为间隙过大出现旷量，导致操作时的虚位过大影响手感。
