嵌入式uOLED彩色显示模组结构设计

　　在嵌入式电子设备的人机交互链路里，显示单元是直接对接操作者指令反馈、设备运行状态可视化的核心部件，这款uOLED显示模组的结构设计，完全围绕小型化工业、消费类电子设备的集成需求展开。从实际落地的应用场景来看，这类小尺寸自发光显示模组，常被用在手持检测仪器的状态显示区、小型工业控制终端的参数交互界面、便携医疗设备的读数窗口，还有智能家居控制面板的信息展示位，区别于大尺寸商用显示屏，它的设计核心是在有限的安装空间内，兼顾显示效果、结构可靠性与装配便捷性。

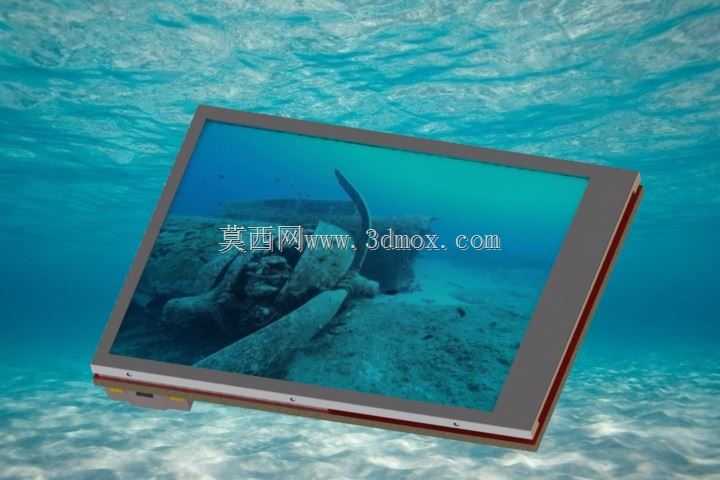

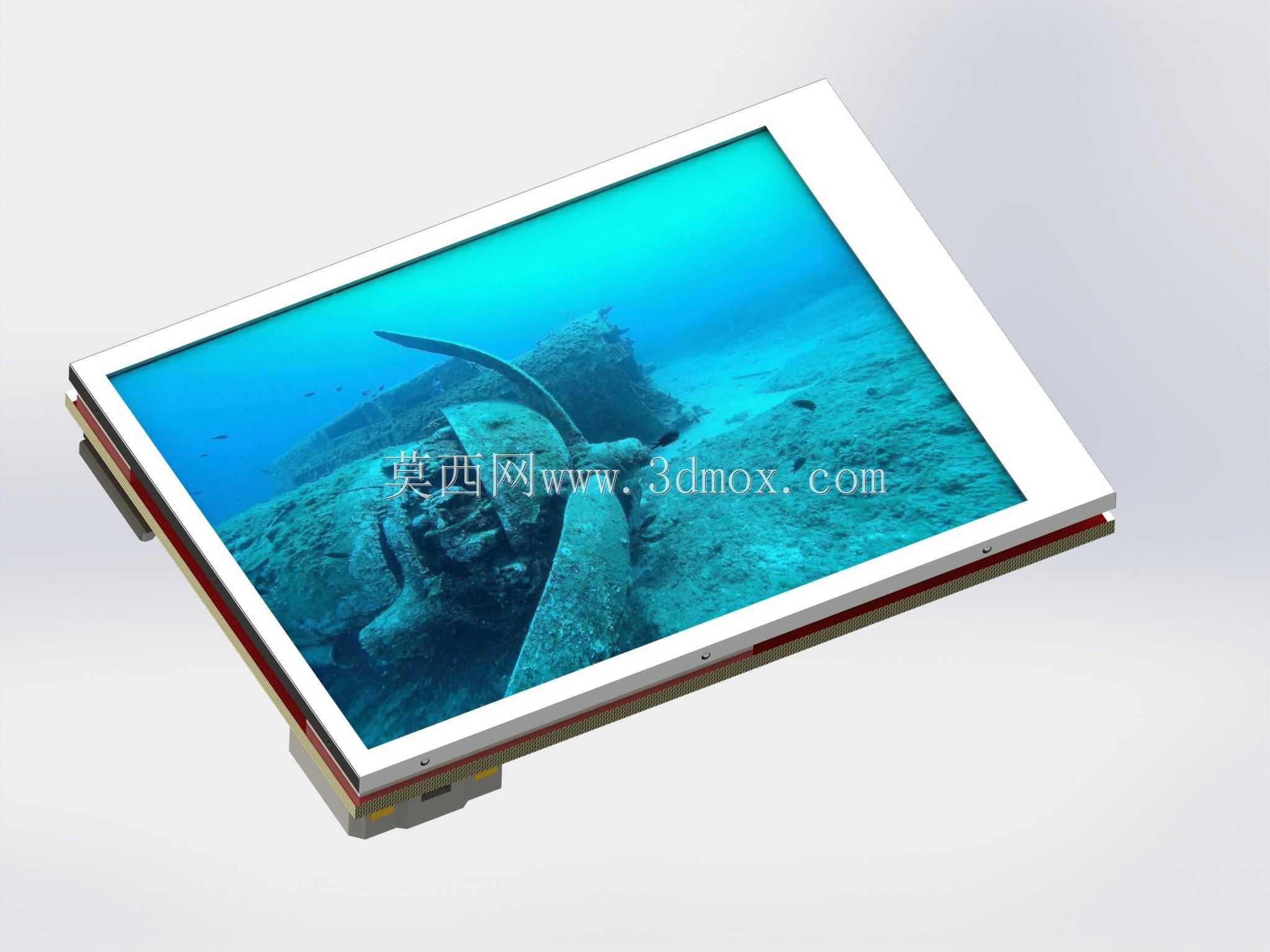

　　从功能特性层面看，这款uOLED模组采用自发光像素结构，不需要额外配置背光源组件，这一点直接压缩了模组的整体厚度，在结构堆叠上给设备内部的其他元器件留出了更多余量。模组的显示区域做了窄边框的结构处理，有效显示区域占整体面板的比例控制在合理区间，既保证了可视角度范围内的信息可读性，也不会因为边框过窄导致装配时的定位难度提升。模组的外框采用硬质工程塑料材质，表面做了细微的磨砂处理，既可以抵抗日常使用中的轻微剐蹭，也能避免强光环境下的边框反光干扰操作者读取屏幕内容。

　　设计思路上，这款模组完全遵循嵌入式部件的通用装配逻辑，没有做特殊的异形结构，所有安装定位点都参考了行业通用的小尺寸显示屏安装规范。在做结构建模的时候，首先确定的是显示区域的基准平面，所有的结构特征都以这个平面为基准做公差匹配，屏幕的FPC排线引出位置做了局部的结构避让，排线出口处的壳体做了圆角过渡，避免装配过程中排线被壳体锐边划伤导致线路断路。模组的底层驱动板与显示面板的贴合位置做了定位柱设计，组装时可以直接通过定位柱完成面板与驱动板的对位，不需要额外做视觉校准，能有效提升批量装配的效率。

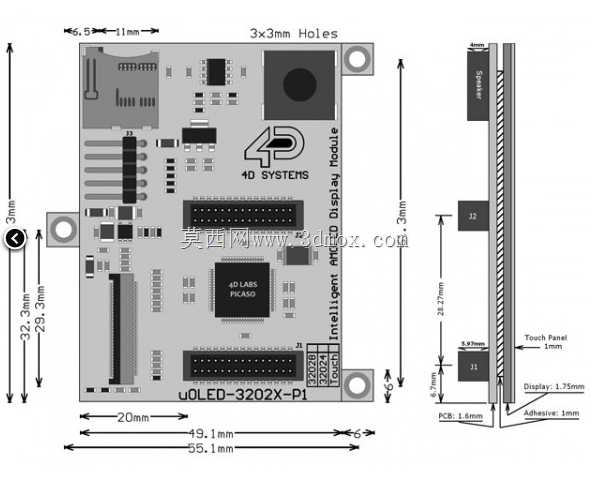

　　外形尺寸与安装边界方面，这款模组的整体外轮廓为矩形，四个边角做了小半径的圆角处理，避免安装时边角应力集中导致的壳体开裂。安装孔位分布在模组的四个边角位置，孔位的中心距严格匹配通用小型显示模组的安装尺寸标准，设备端的安装结构不需要做特殊的定制修改，就可以直接替换同尺寸的其他类型显示模组。模组的整体厚度控制在较低水平，安装时需要在屏幕表面与设备面板之间预留0.2mm左右的缓冲泡棉安装空间，既可以起到防尘防水的密封作用，也能缓冲外部按压对屏幕面板造成的冲击力。驱动板的接插件位置设置在模组的后侧边缘，接插件的高度不超过模组整体的厚度边界，不会在设备内部额外占用堆叠空间，接插件的引脚定义遵循通用串行显示接口的规范，硬件端的驱动适配不需要重新做引脚定义的调整。

　　从结构可靠性的角度考虑，这款模组的外框与驱动板之间采用卡扣加微量点胶的固定方式，相比单纯的卡扣固定，抗振动性能更好，能够适应工业现场设备运行时的持续振动环境，不会因为长期振动出现面板松动、显示偏移的问题。屏幕表面的保护面板与显示像素层之间做了全贴合处理，避免了空气层导致的显示反光问题，同时也能防止潮气进入显示层内部，在湿度较高的使用环境下也能保持显示效果的稳定。在建模过程中，所有的配合公差都按照精密电子装配的标准做了预留，活动部件的间隙控制在合理范围，既不会因为间隙过大导致装配松动，也不会因为间隙过小导致组装时出现卡滞、零件压损的问题。
