光学设备配套支撑透镜安装基座结构

　　在光学检测、投影成像、工业视觉检测这类设备的光路搭建环节，透镜的固定支撑结构直接影响光路稳定性，这款支撑透镜的配套基座结构，就是针对小口径透镜的快速装夹需求设计的，日常在工业视觉分拣设备的镜头组、小型投影设备的光路模组、便携式光学检测仪器的透镜固定位上都能见到这类结构的应用。从实际使用场景来看，这类支撑结构不需要额外定制复杂的压圈、镜筒，就能完成透镜的定位固定，在小批量光学设备试制、教学实验光学平台搭建、消费类光学产品的量产装配环节，能大幅减少透镜装夹的辅助工时。

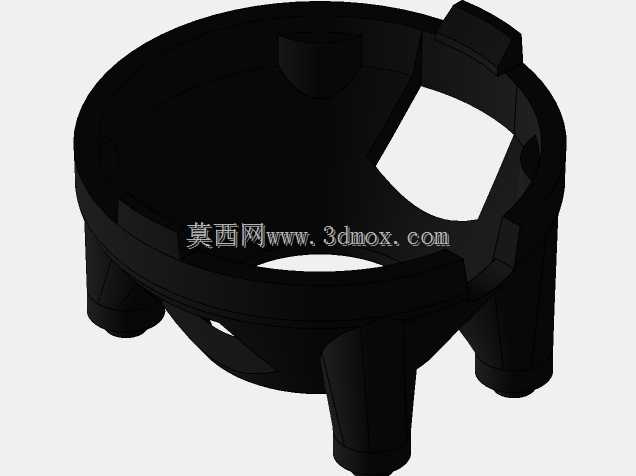

　　设计这款结构的时候，首先考虑的是透镜装拆的便捷性，上部的环形承托边做了内凹的让位缺口，三个缺口均匀分布在承托环周向，安装透镜时不需要对准特定的压合点位，只要将透镜平放在承托环的支撑面上，三个缺口可以给装配手指或者小型工装留出操作空间，避免装拆过程中手指直接接触透镜光学面造成污损。承托环的内径尺寸匹配对应规格透镜的外径，配合面预留了0.1mm的装配间隙，既不会因为间隙过大造成透镜径向窜动，也不会因为间隙过小导致透镜安装时被挤压产生内应力，要知道光学透镜如果受径向挤压力，很容易产生双折射效应，直接影响成像质量，这个间隙值是经过多轮装夹测试确定的，适配常规冷加工工艺生产的透镜外径公差范围。

　　下部的三个支撑柱采用等距三角分布的结构，三角形布局本身具备最优的结构稳定性，三个支撑柱的下端面为安装基准面，平面度控制在0.05mm以内，安装时可以直接通过粘接或者小螺丝锁附的方式固定在设备的光路安装板上，不需要额外调整支撑面的水平度。支撑柱的高度是根据光路的焦距要求确定的，对应透镜安装后，光学中心的高度刚好匹配光路设计的光轴高度，三个支撑柱之间的镂空区域，一方面可以减轻整个支撑结构的重量，对于便携式光学设备来说，每减少一克重量都能提升设备的便携性；另一方面镂空区域可以给透镜下方的其他光学元件留出光路通道，比如在透镜下方加装分光片、滤光片的时候，不会被支撑结构遮挡光路。

　　结构的材质选用常用的工程塑料注塑成型，表面做哑光黑处理，这种处理方式可以减少结构表面的杂散光反射，避免杂散光进入光路影响成像对比度，这一点在光学结构设计里是很容易被忽略的细节，如果支撑结构表面是亮面或者浅色，环境光照射在结构上产生的漫反射光会进入成像光路，导致画面出现灰雾、对比度下降的问题，哑光黑的表面可以将杂散光的反射率控制在1%以下，满足常规光学设备的使用要求。

　　从安装边界来看，整个支撑结构的最大外轮廓直径不超过透镜外径的1.4倍，三个支撑柱的安装孔位分布在直径小于外轮廓的圆周上，安装时占用的安装板面积很小，在空间紧凑的小型光学设备内部，这种小尺寸的支撑结构可以给其他元器件留出更多的布置空间。支撑柱的壁厚做了均匀化处理，最薄处不小于1.5mm，既保证了注塑成型时的工艺性，不会出现缩痕、缺料的问题，也具备足够的结构强度，在设备受到常规的运输振动、使用过程中的轻微冲击时，支撑结构不会产生形变，保证透镜的位置精度不会发生偏移。

　　在实际选型使用的时候，需要注意这款支撑结构适配的是平凸透镜、双凸透镜这类边缘厚度均匀的圆形透镜，如果是边缘厚度差异较大的特殊透镜，需要对承托环的支撑面做对应的修配，不过常规工业视觉、投影设备使用的标准透镜，都可以直接用这款结构完成固定。另外结构的承托环上没有设计额外的压片结构，是依靠透镜自身的重力以及装配时的点胶固定完成锁紧，适合透镜重量较轻、使用环境振动不大的场景，如果是在高振动的工业现场使用，可以在承托环的缺口位置加装薄型弹性压片，进一步提升透镜固定的可靠性，三个缺口的位置刚好可以作为压片的安装位，不需要额外在结构上加工其他安装特征，适配性很强。
