光学镜头支撑筒架结构设计

　　在光学检测、视觉成像、工业镜头装配这类场景里，筒架是承担镜头定位、姿态保持的核心承载构件，日常产线的视觉对位工位、实验室光学平台搭建、户外监测设备的镜头固定环节，都能见到这类构件的身影。不同于普通的平板式安装座，筒架需要兼顾镜头的周向限位、轴向防窜，同时还要预留足够的光路避让空间，避免结构件遮挡成像视野，这也是这类筒状支撑件和常规安装支架最核心的设计差异。

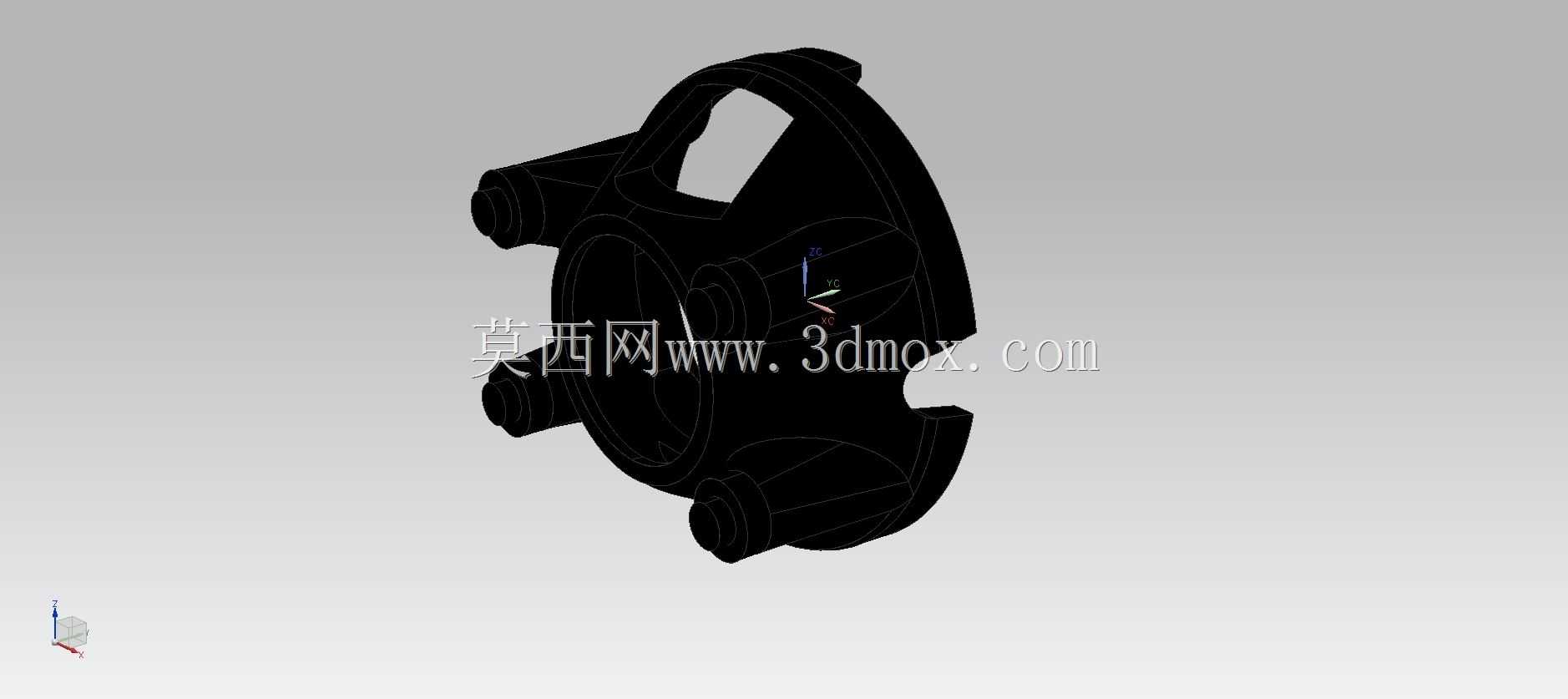

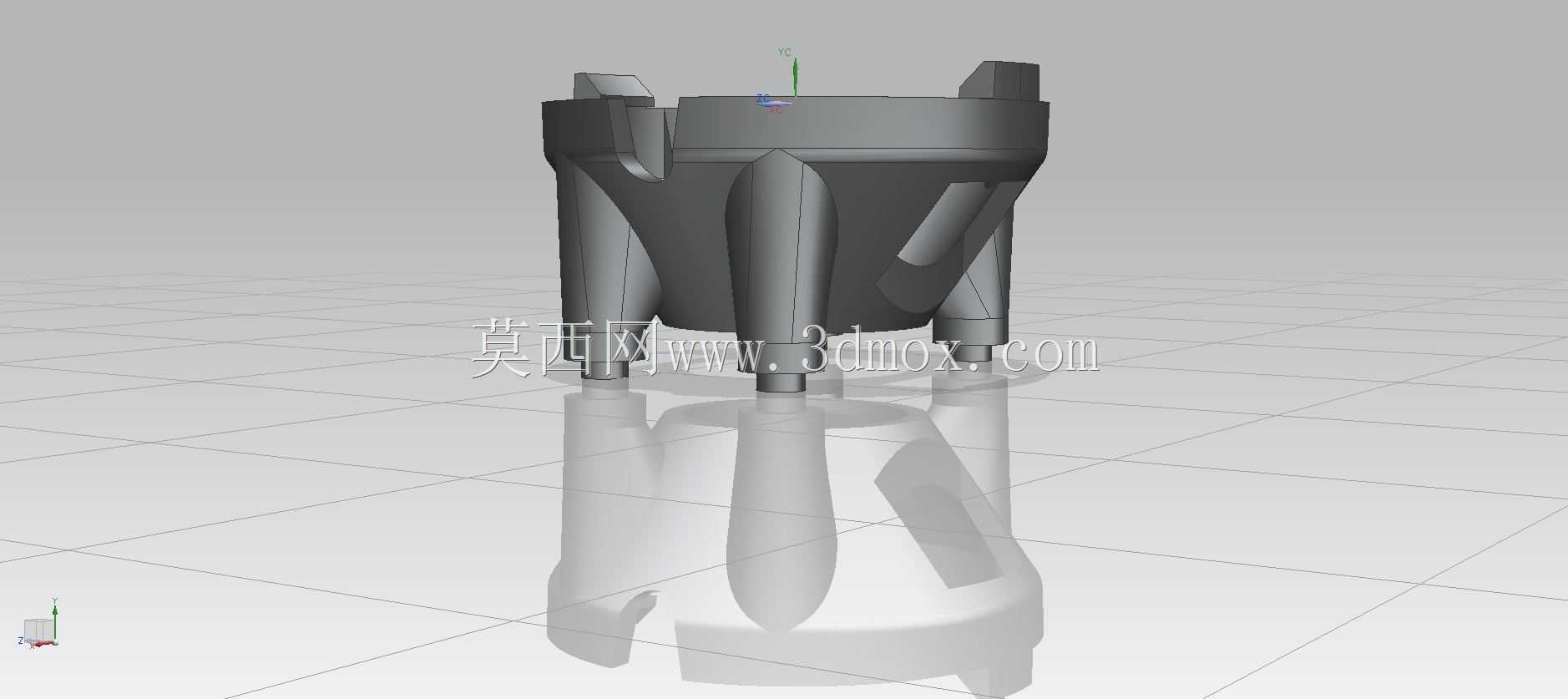

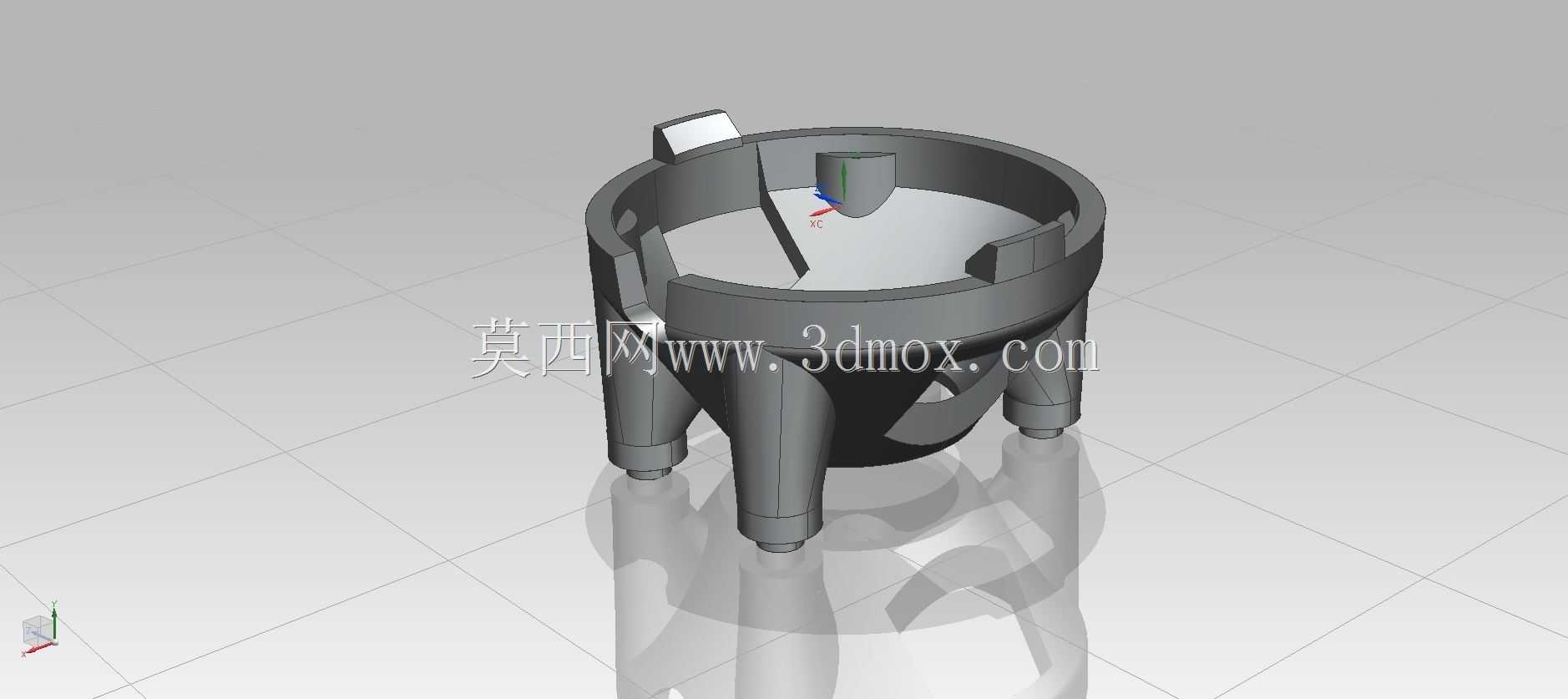

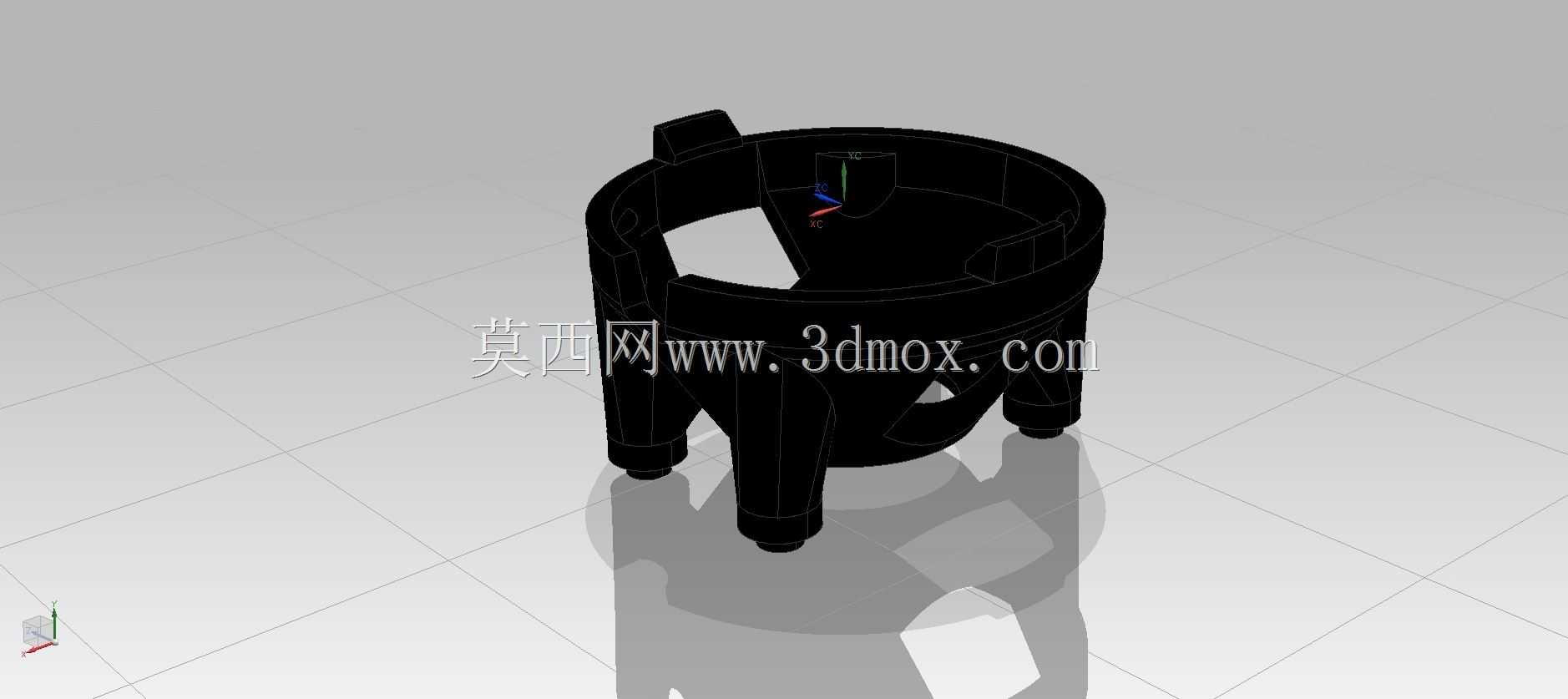

　　从实际使用需求出发，这个筒架的主体采用环形承托结构，上端的环形内圈直接和镜头筒的外壁配合，配合面预留了均匀分布的周向卡槽，既可以通过卡槽卡入镜头筒外壁的定位凸点，防止镜头工作过程中发生周向转动，也能在安装时快速对位，不用反复调整镜头的周向角度，适配带定位销的标准工业镜头安装。支撑腿采用三根等角度分布的斜向支腿结构，相比四根直腿的设计，三根支腿在保证支撑稳定性的前提下，能留出更大的侧向操作空间，方便操作人员在镜头下方调整滤光片、光圈，或是接入光源线缆，不会被支腿挡住操作路径；斜向的支腿走向也能分散镜头的竖向载荷，把环形承托圈承受的镜头重量均匀传导到底部安装面，避免长期承重后承托圈发生形变，导致镜头光轴偏移。

　　设计过程中首先要确认的是安装边界，上端环形承托的内径需要匹配对应规格镜头的筒体外径，配合公差选过渡配合即可，过松会导致镜头晃动影响成像精度，过紧则会给镜头拆装带来不便，甚至挤压镜头筒内部的光学镜片组。支腿的倾斜角度经过反复校核，既要保证支腿下端的安装孔分布圆直径足够大，提升整体支撑的抗倾覆能力，避免设备受到轻微碰撞时镜头发生歪斜，也要控制支腿的外伸量，避免整体结构占用过多安装空间，适配紧凑的光学设备内部安装位。支腿和上端环形圈的连接位置做了圆弧过渡处理，没有尖锐的应力集中角，不管是采用机加工还是3D打印工艺制作，都能减少连接处的应力开裂风险，长期受载也不会出现连接位断裂的问题。

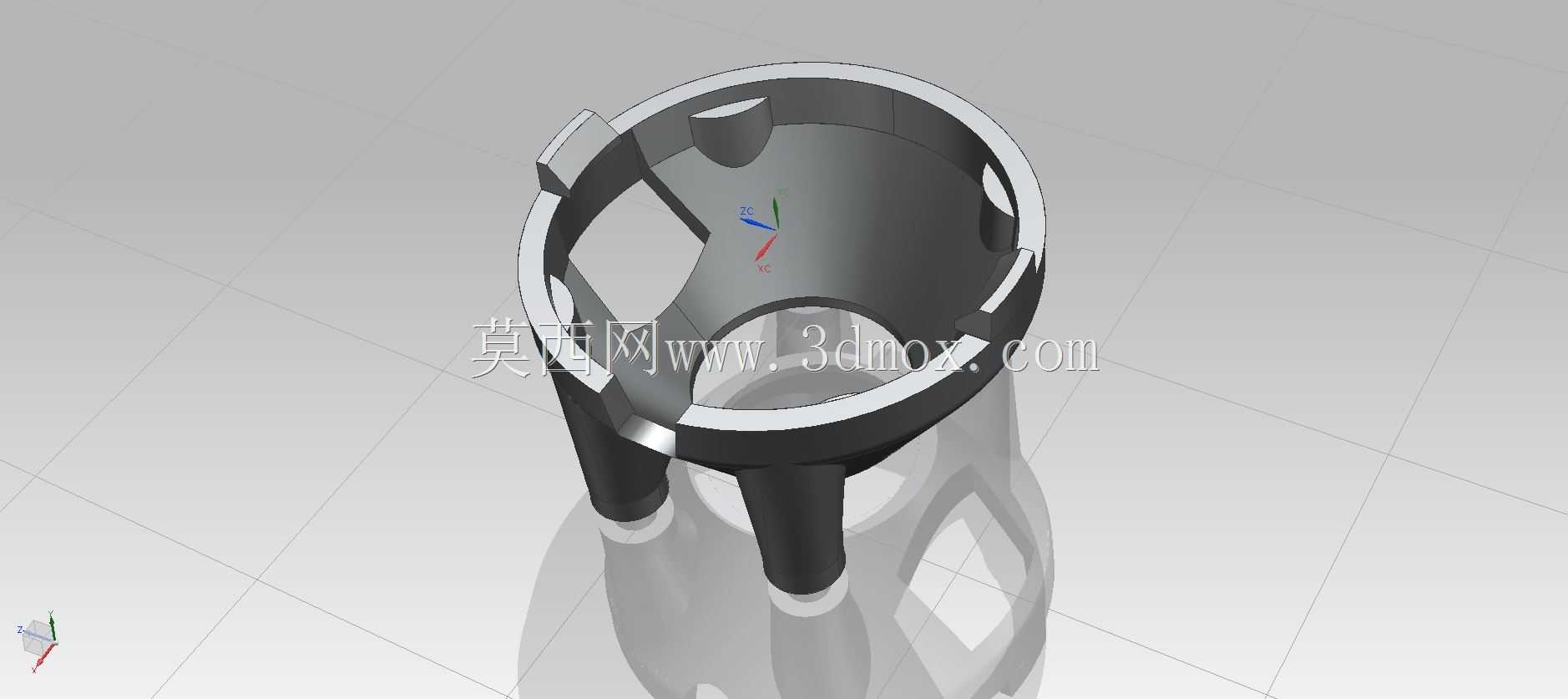

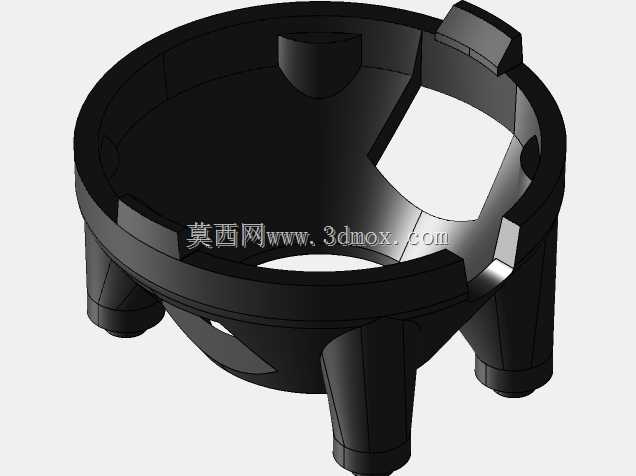

　　筒架的环形承托壁上开设了多个对称的镂空窗口，这些窗口并非单纯为了减重，一方面可以让镜头工作时产生的热量通过窗口快速散出，尤其是连续工作的工业镜头，长时间通电后镜筒温度升高，密闭的承托结构会积热影响镜片镀膜寿命，镂空窗口能形成空气对流带走热量；另一方面，这些窗口也可以作为锁紧件的操作位，安装时可以通过窗口伸入工具，拧紧镜头和承托圈之间的锁紧螺钉，不用额外预留工具操作的侧向空间，进一步压缩结构的整体尺寸。底部的三个支腿端面都设计成平整的安装面，每个端面都预留了标准的安装孔位，可以直接通过螺栓固定在光学平台、设备安装板或是调节云台上，安装面和上端环形圈的端面平行度控制在较高精度范围内，保证安装后镜头的光轴和安装基准面垂直，减少后续的光学校准工作量。

　　实际选型使用时，需要注意这个筒架的承载上限，由于支腿采用斜向薄壁结构，适合承载中小倍率的工业镜头、定焦光学镜头，若是大重量的长焦镜头、变焦镜头，则需要评估支腿的形变余量，必要时可以增加支腿的壁厚或是加装辅助支撑环。另外，筒架的表面处理需要考虑使用场景，若是在洁净车间、实验室环境使用，可以做阳极氧化或是喷砂处理，避免表面掉屑污染光学镜片；若是在户外潮湿环境使用，则需要做防锈镀层处理，避免长期受潮锈蚀影响结构精度。整个结构没有多余的冗余设计，每一处结构特征都对应实际使用中的功能需求，从安装对位、操作空间、散热需求到承载稳定性，都贴合光学镜头支撑场景的实际使用要求，没有为了造型增加不必要的结构，也没有遗漏实际使用中需要考虑的细节，能直接适配对应规格的镜头安装需求，减少设计人员重复建模的工作量。
