气瓶直角式截止控制阀三维结构设计

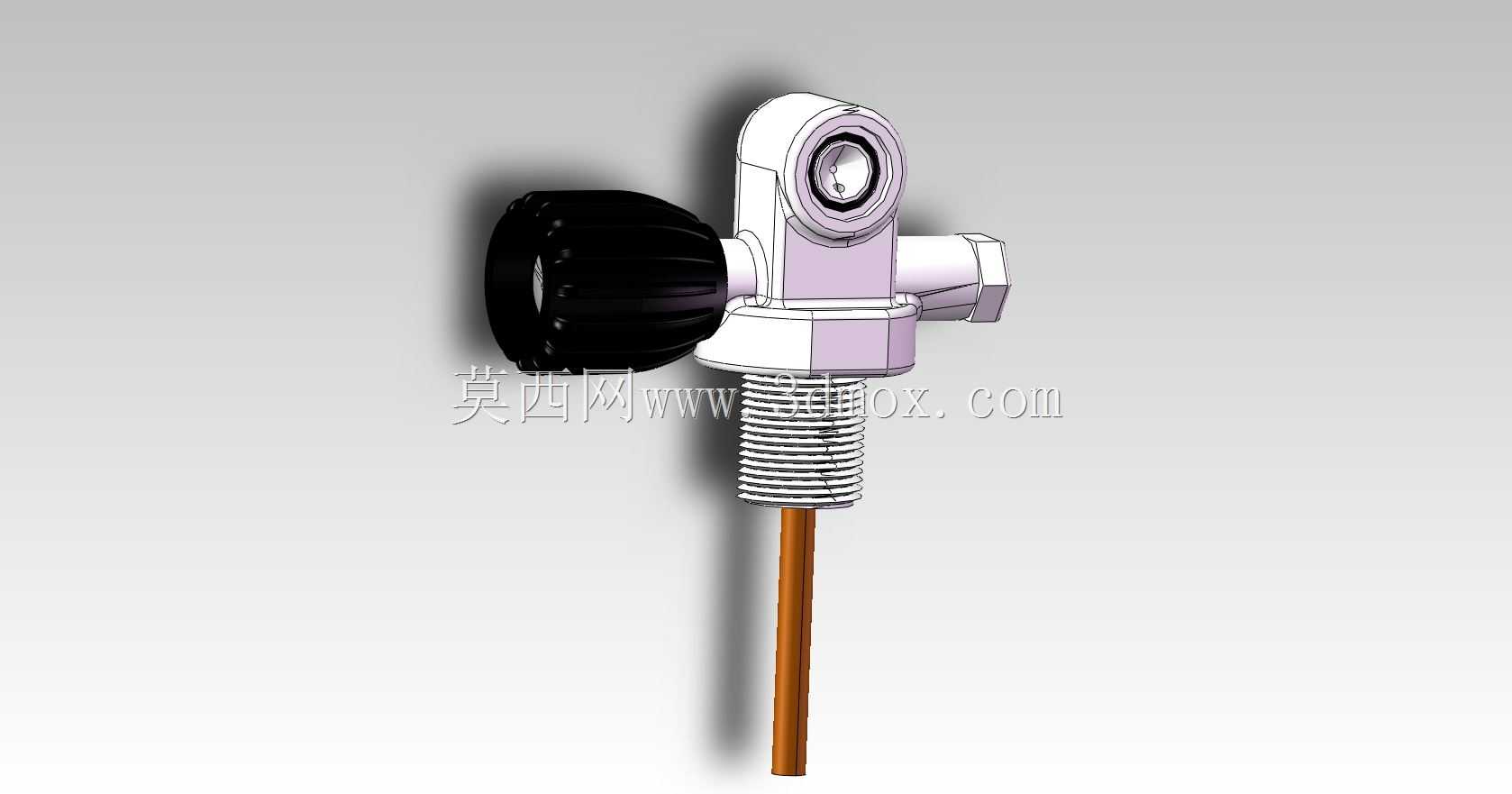

　　这款直角式手动控制阀主要应用于高压工业气瓶、实验室气路系统、小型工业供气终端的通断控制场景，在焊接作业、特种气体输送、实验室分析仪器供气、医疗供氧配套等场景中承担气路启闭的核心功能，区别于直通式截止阀的轴向流道设计，直角结构能在狭小安装空间内完成管路方向切换，减少外接弯头的使用数量，降低气路泄漏点风险。从结构设计逻辑来看，阀体采用直角流道布局，下部外螺纹段为气瓶接入端，直接与气瓶瓶口内螺纹配合实现密封安装，侧部外螺纹接口为出气端，可对接减压器、供气软管或硬管管路，顶部集成的手轮为操作端，通过旋转手轮带动阀杆升降，实现阀瓣与阀座的贴合与分离，完成气路的通断控制。手轮采用防滑滚花结构设计，增大操作时的摩擦力，

　　即便佩戴劳保手套也能稳定施加操作扭矩，避免操作打滑；手轮与阀杆的连接采用防脱结构，防止阀杆在高压气体作用下飞出，符合承压部件的安全设计要求。阀体流道的转角处做了圆弧过渡处理，避免直角流道造成的气体紊流，降低高压气体流过时的压损，同时减少气流冲刷造成的阀体内壁磨损，延长阀门使用寿命。密封结构采用多重密封设计，阀杆部位设置填料密封组件，通过压盖压紧填料实现阀杆与阀体之间的动密封，避免阀杆升降过程中出现气体泄漏；阀瓣与阀座的密封面采用锥面配合结构，相比平面密封具备更好的对中性，在较小的操作扭矩下就能实现可靠密封，适配高压工况下的密封要求。下部的接入段螺纹采用气瓶专用锥管螺纹，螺纹配合时能通过螺纹牙型的过盈实现初步密封，

　　配合密封垫可满足最高15MPa工作压力下的密封要求；侧部出气端采用标准管螺纹，可适配常规的气路连接配件，无需额外定制转换接头，降低现场安装的配件成本。从安装边界来看，阀门整体轴向高度控制在适配常规气瓶瓶阀保护罩的尺寸范围内，安装后不会超出保护罩的防护范围，避免搬运过程中碰撞手轮造成阀门误开启或结构损坏；侧部出气接口的伸出长度经过优化，在保证扳手操作空间的前提下尽可能缩短，减少外接部件的受力力臂，避免安装或使用过程中接口受外力碰撞断裂。手轮的旋转圈数控制在合理范围内，从全开到全关仅需旋转3-4圈，操作行程适中，既不会因为行程过短导致启闭速度过快造成气流冲击，也不会因为行程过长增加操作耗时。在实际选型应用中，

　　这类直角气瓶阀可根据输送介质的不同更换对应材质的密封件，输送氧气时采用阻燃密封材质并做脱脂处理，输送腐蚀性气体时采用耐腐密封与阀体材质，适配不同特种气体的输送要求。建模过程中对所有配合面的公差做了匹配设计，阀杆与阀体导向孔的配合采用间隙配合，保证阀杆升降顺畅无卡滞，同时控制间隙量避免填料被高压气体挤出；螺纹部位的公差符合管螺纹的标准公差要求，保证与标准配件的互换性。阀体的壁厚根据承压要求做了等强度设计，流道转角部位适当增加壁厚，避免应力集中造成的阀体开裂，外部非承压部位做了减重优化，在保证结构强度的前提下降低阀门整体重量，减轻气瓶端的负重。
