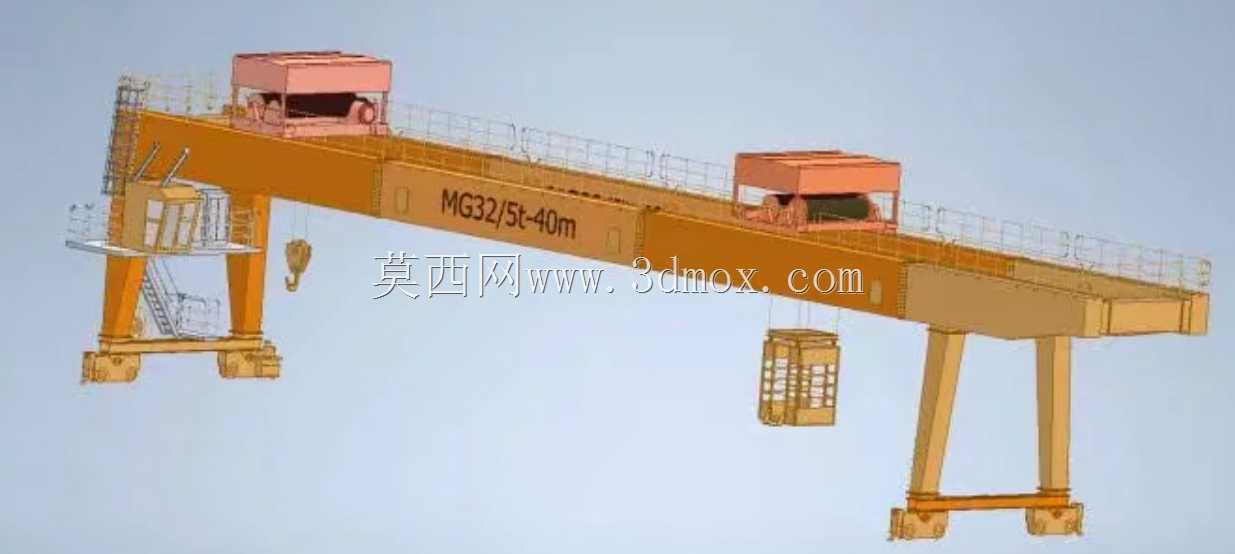

MG32/5t-40m双梁门式起重设备结构

这款双梁门式起重设备主要面向露天货场、港口堆场、铁路货站、大型钢结构预制场等场景的重型物料吊运作业，可覆盖跨度40米的作业区域，主钩额定起重量32吨，副钩额定起重量5吨，能够满足大跨度范围内的重型钢材、预制构件、集装箱货件、大型设备部件的装卸、移位、堆垛作业需求，适配无厂房遮蔽的露天作业环境，可在常规风压、雨雪等户外工况下稳定开展作业。设备采用双主梁门式结构设计，两根平行的箱型主梁作为主要承载结构，主梁两端通过刚性支腿与底部行走端梁连接，底部行走机构可沿地面铺设的轨道纵向移动，覆盖整个作业堆场的长度方向；主梁上方设置主起重小车与副起重小车，主小车负责大吨位重物的起升与横向沿主梁方向的移动，副小车可配合主小车完成轻型辅件吊运、构件翻身对位等辅助作业，大幅提升作业灵活性。设计过程中重点考量了大跨度结构的刚度与强度匹配，箱型主梁采用变截面设计，在支腿支撑位置做局部加强处理，避免大跨度工况下主梁下挠量超出安全阈值，同时控制整体结构自重，降低对基础轨道的载荷要求；支腿采用刚性门架结构，两支腿间设置横向连接横梁，提升整机抗侧倾能力，适配户外作业的风载工况。设备的安装边界需匹配40米跨度的轨道铺设要求，轨道两端需设置行程限位挡块与安全缓冲距离，整机起升高度可根据作业场景的堆垛高度需求配置，最高可覆盖12-18米的起升高度范围，满足多层重型货物堆垛、大型设备吊装的高度要求。主梁两侧设置通长的检修走道与安全护栏，可供运维人员日常巡检设备状态，主副小车的起升机构均配置多重制动保护，避免重物坠落风险，司机室设置在支腿侧方位置，拥有开阔的作业视野，操作人员可清晰观察整个作业面的吊运状态，配合声光警示装置保障作业安全。该设备可适配不同场景的作业需求，既可以完成散货堆场的成件重物装卸，也可配合预制场完成大型混凝土构件、钢结构件的移位与装车作业，是大跨度露天作业场景中核心的重型物料搬运装备。
