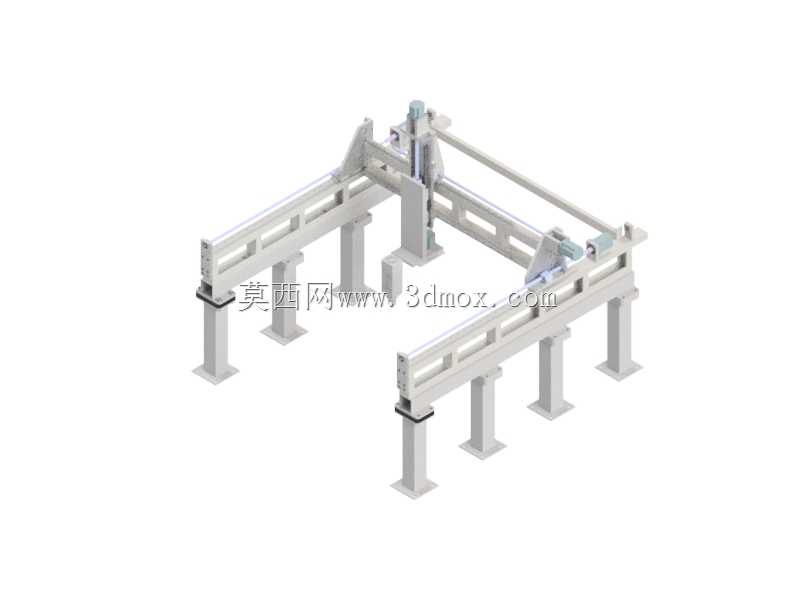

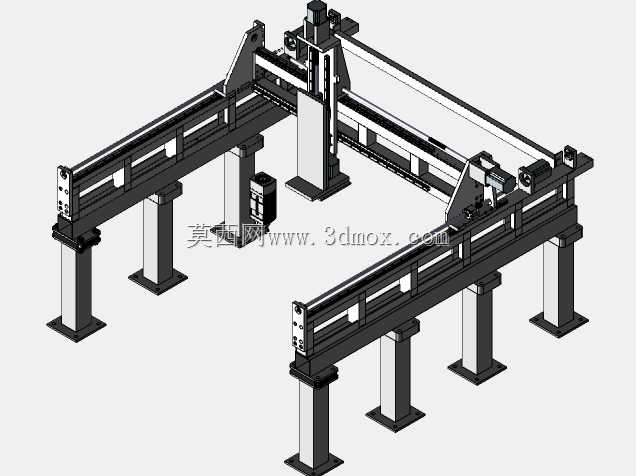

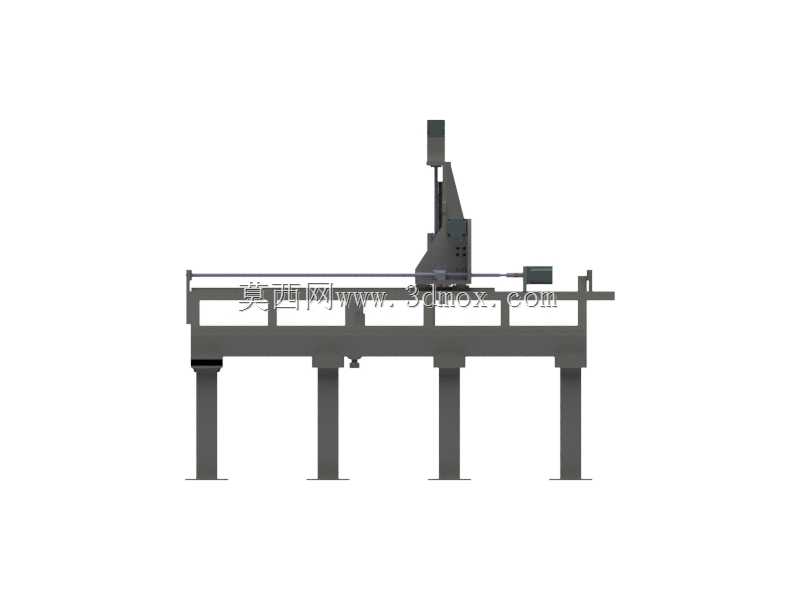

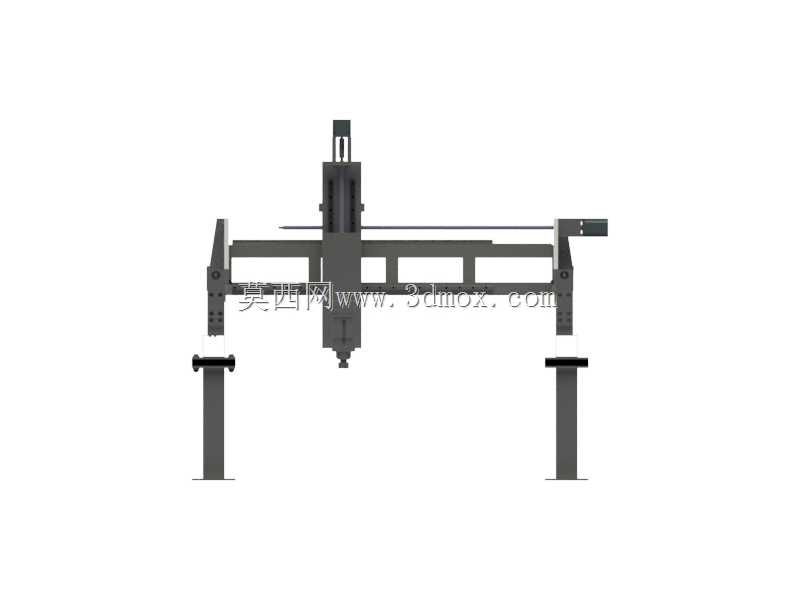

龙门式多轴数控加工运动机构

该龙门式数控加工运动机构，主要面向中小型工件的精密铣削、雕刻、钻孔等加工场景，可适配家具板材雕花、广告标识切割、小型五金零件精加工、工艺礼品加工等多领域作业需求，能够替代人工完成高精度重复切削动作，大幅提升复杂轮廓加工的一致性与生产效率。设备采用双侧立柱支撑横梁的龙门架构，整体受力均匀，运动过程中结构形变量小，可保障长行程加工的精度稳定性，横梁搭载可沿横向滑移的加工主轴滑座，滑座集成垂直方向的进给运动组件，可根据加工需求拓展旋转轴组件，实现3轴到5轴的加工能力升级，满足平面、曲面、多面斜孔等复杂特征的加工需求。设计过程中优先考虑运动部件的刚性与动态响应平衡，横梁采用高刚性截面结构设计，在降低整体自重的同时保障高速运动下的结构稳定性，两侧立柱底部预留标准化安装接口，可直接固定于车间混凝土地基或配套设备工作台，安装时需保障两侧立柱的安装面平面度公差在合理范围内，避免横梁安装后出现倾斜导致运动精度偏差。横向与垂直运动方向均配置线性导向组件，传动结构适配高精度丝杆传动方案，可保障运动过程中的定位精度与重复定位精度，主轴安装位预留通用装夹接口，可适配不同功率的加工主轴，满足不同材质工件的切削负载需求。设备的横向有效行程可覆盖常规幅面的板材加工需求，垂直方向行程可满足不同厚度工件的加工避让需求，两侧立柱的间距预留足够的工件装夹空间，下方可配套定制化工作台，实现工件的快速装夹定位。整体结构采用模块化设计思路，各运动组件可单独拆装维护，日常保养过程中可快速完成导向件润滑、传动件间隙调整等操作，降低设备长期使用的维护成本，运动部件的走线采用拖链内置布局，避免加工过程中切削碎屑、切削液对线路造成损伤，提升设备运行的可靠性。
