家用柜门加厚折弯合页结构设计

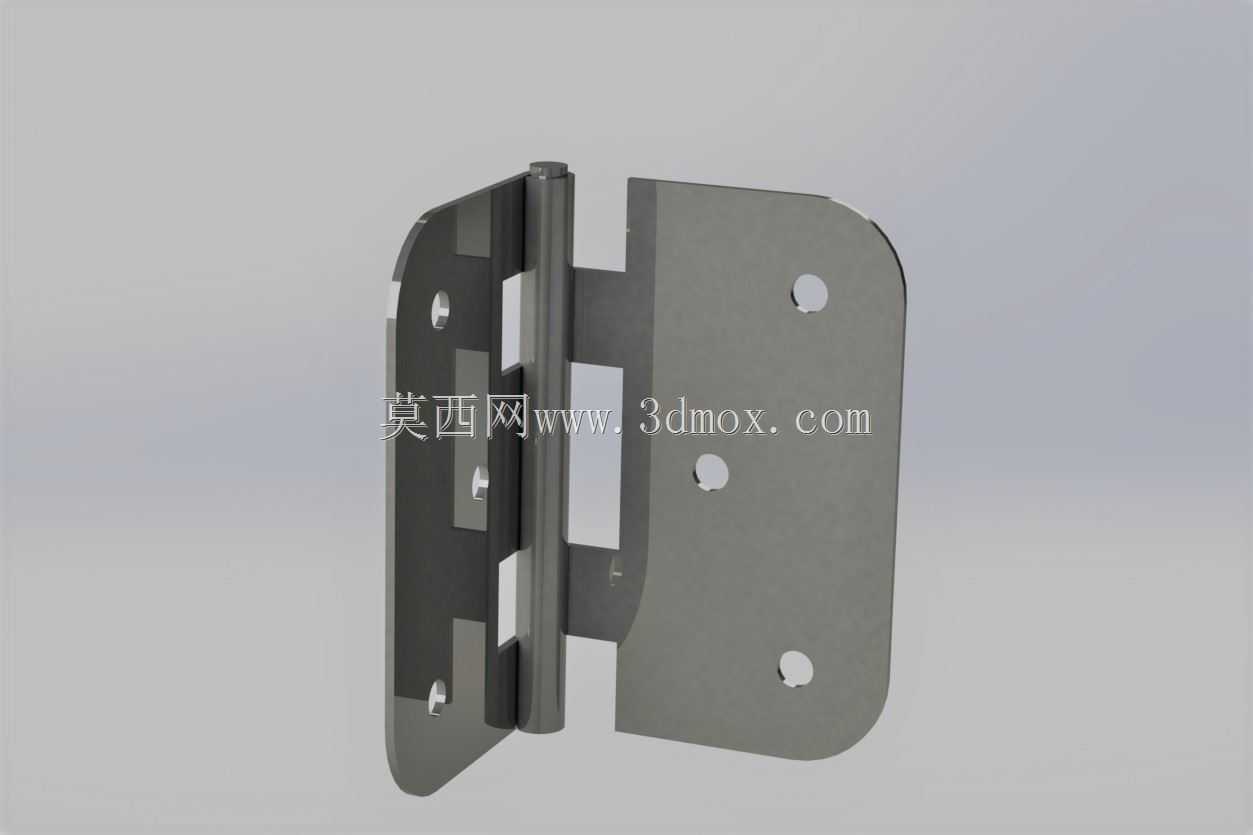

这款折弯结构铰链主要应用于室内家装柜门、小型设备检修门、嵌入式柜体门板的转动连接场景，能够实现门板与柜体之间的顺畅开合，同时适配特定错位安装的空间需求，解决常规平开合页无法覆盖的安装位错位问题。在实际使用过程中，这类铰链承担门板的承重与转动导向作用，日常开合频次可达数千次不出现松动卡滞，能够适配木质、金属、复合板材等多种材质的门板安装需求，在家居装修、小型机电设备柜体、户外配电箱柜门等场景都有广泛的应用空间。从功能特性来看，这款铰链采用不对称折弯页片设计，其中一侧页片为平直带圆角结构，开设三个等距排布的安装孔，适配常规柜体侧板的平面安装需求；另一侧页片做了阶梯折弯处理，能够嵌入带有台阶落差的安装位，让门板闭合后与柜体侧面保持齐平，不会出现突出错位的问题。中间的转轴采用同轴卷边工艺，页片与转轴的配合间隙控制在合理范围，既保证转动时无明显旷量，又不会因为间隙过小出现开合卡顿的情况，转动过程顺滑无杂音，开合角度可以达到180度，满足门板完全打开的使用需求。在设计思路上，这款铰链优先考虑安装适配性与结构强度，页片边缘全部做圆角钝化处理，避免安装和使用过程中划伤操作人员；安装孔采用沉孔设计，螺丝安装后头部可以完全埋入页片平面，不会出现螺丝突出刮蹭门板或柜体的问题。折弯处的圆角过渡经过应力校核，在承受门板重量带来的静态载荷以及开合过程的动态冲击时，折弯位置不会出现应力集中导致的断裂变形。从安装边界来看，平直页片的长度与宽度适配常规18-25mm厚度的柜体侧板安装，三个安装孔的孔位间距符合通用家装五金的安装孔距标准，不需要额外定制打孔位置，可以直接替换同规格的老旧铰链；折弯页片的台阶高度适配12-20mm厚度的门板安装，安装后门板闭合时的缝隙可以控制在1mm以内，保证柜体的密闭性，同时页片的厚度经过承重测算，单只铰链可以承重8-12kg的门板重量，常规柜门安装两只即可满足承重需求，大尺寸门板可以通过增加铰链数量提升承重上限。整体结构没有多余的冗余设计，所有结构特征都服务于安装适配与转动功能，表面做哑光防锈处理，能够适应厨房、卫生间等潮湿环境的使用需求，不会轻易出现锈蚀卡顿的问题。
