多叶式金属支架农用提水风车结构

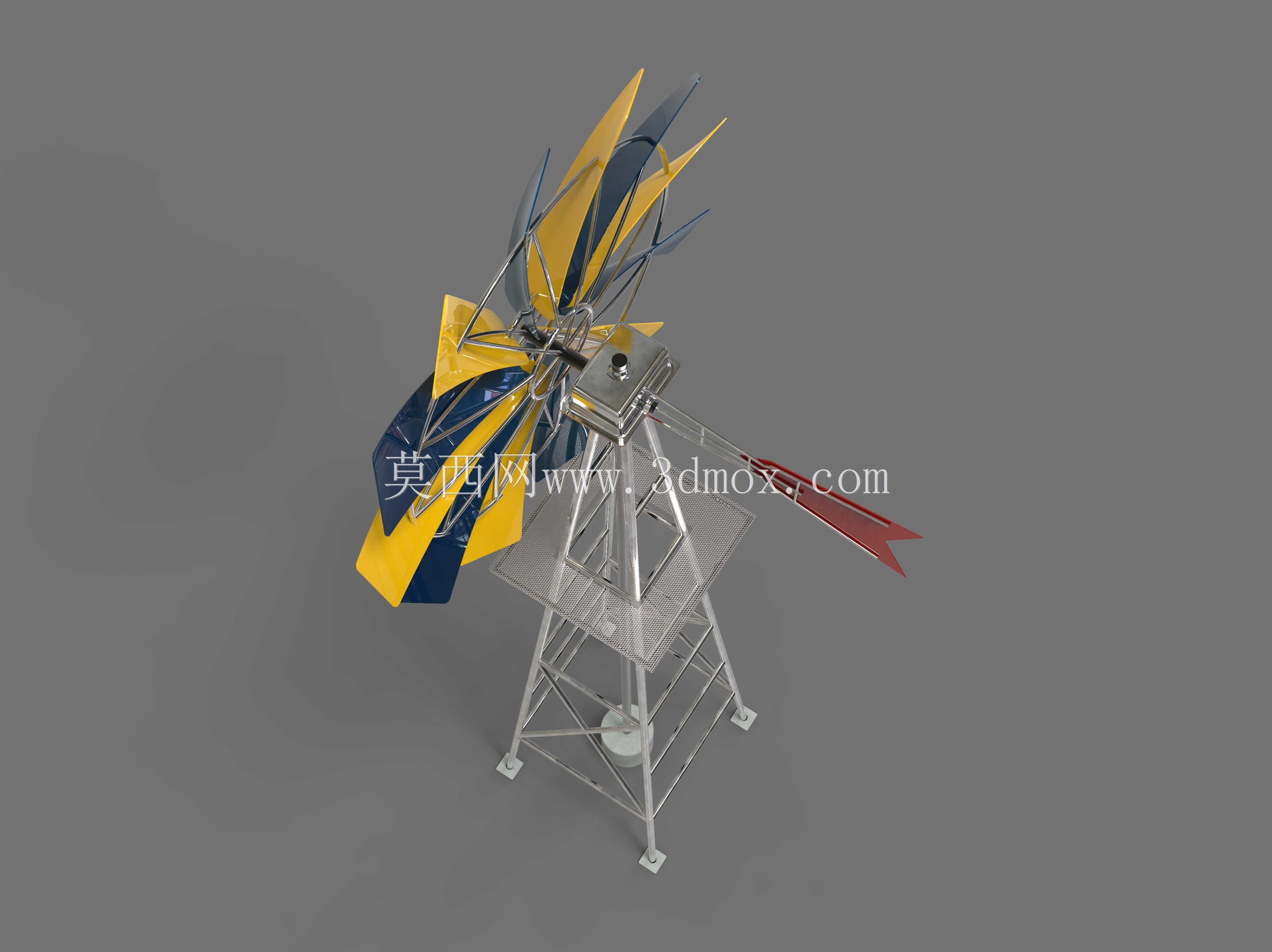

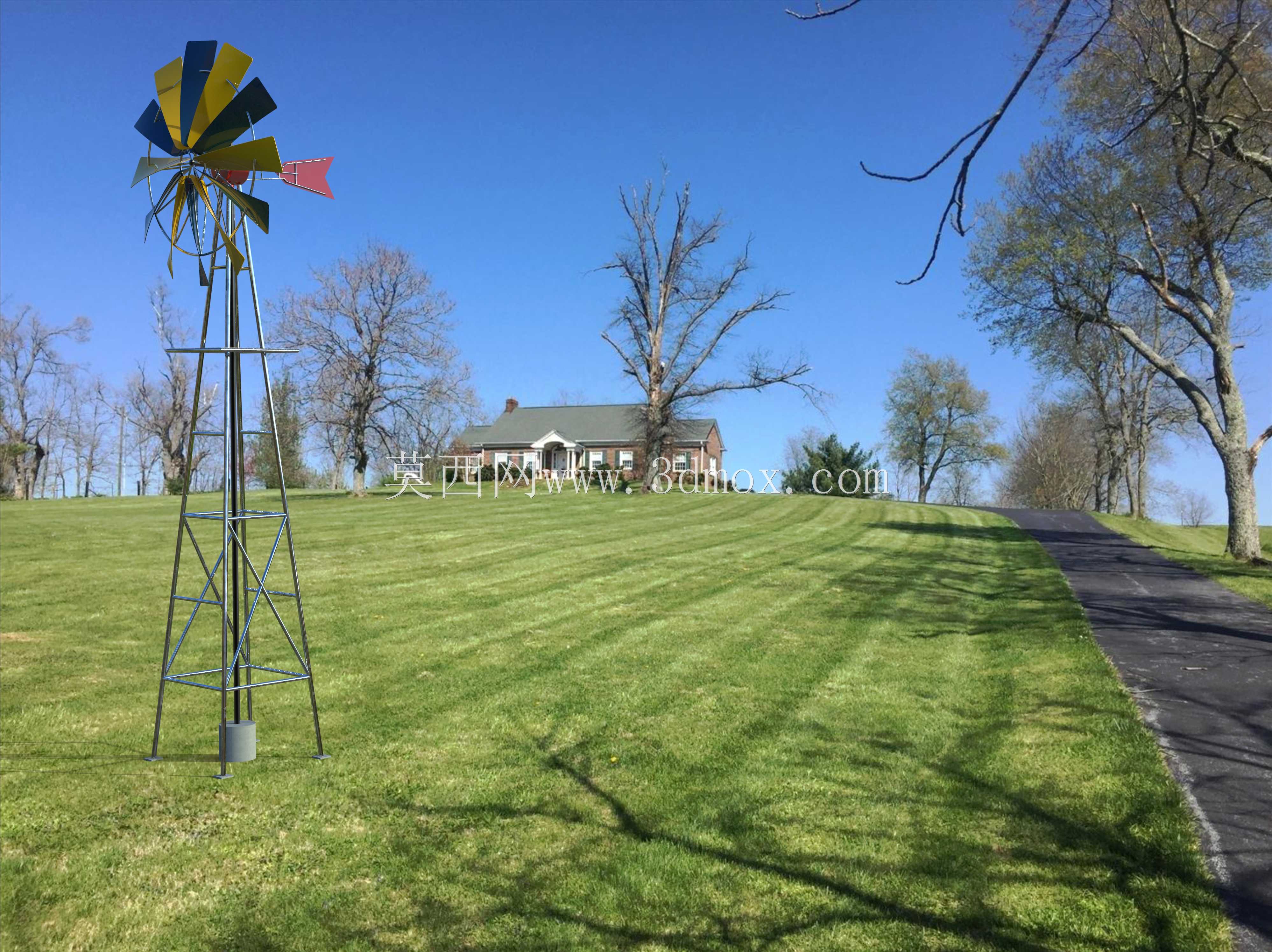

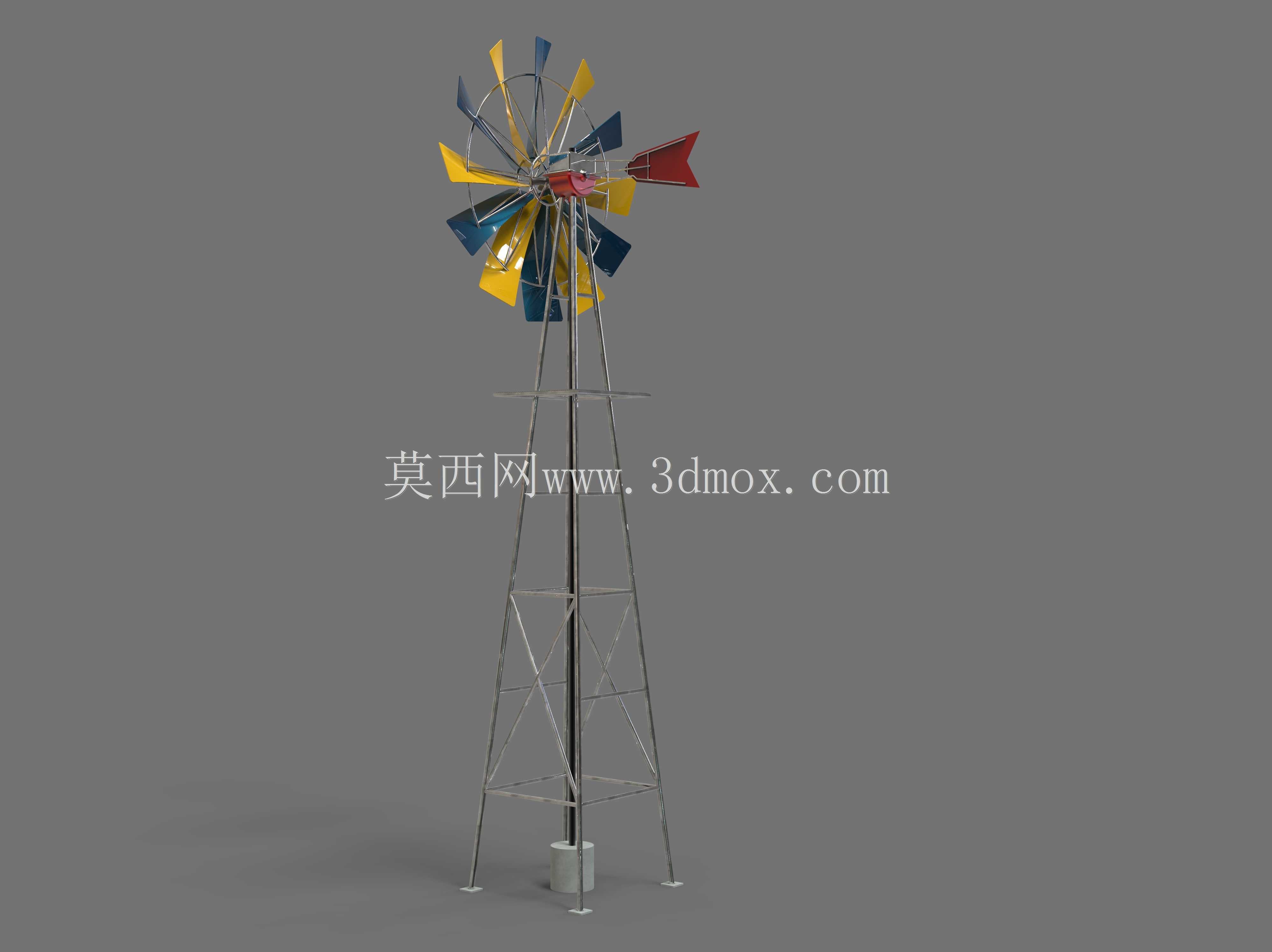

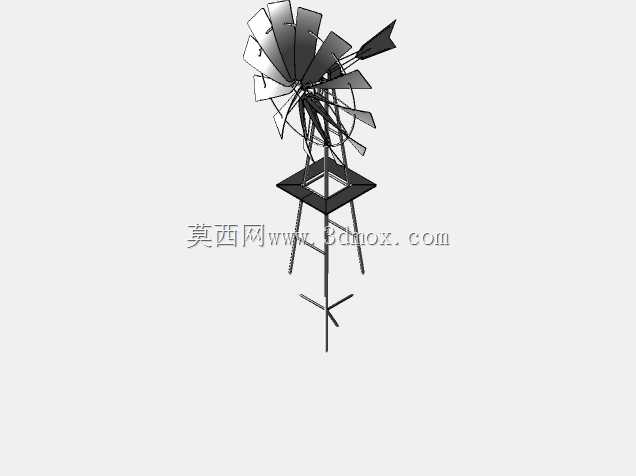

这款多叶式风车主要面向农牧区零散供水、小型农田地块灌溉、偏远牧区人畜饮水的应用场景，适配无电网覆盖的郊野区域，依靠自然风能驱动提水作业，无需外接电力输入，可长期在露天野外环境下稳定运行，相比电力提水设备大幅降低了使用成本与运维难度，也避免了燃油提水设备的碳排放与噪音污染，十分契合分散式小型供水点位的使用需求。设备核心功能是将风轮捕获的风能通过传动结构转化为机械能，直接驱动连杆式提水泵完成地下水抽取作业，尾舵结构可实时根据风向调整风轮朝向，保证风轮始终处于迎风面最大化捕获风能，多叶片的风轮设计适配低风速区域的启动需求，在每秒2.5米左右的轻风环境下即可启动运转，无需过高的风速阈值就能满足日常提水需求。从设计思路来看，整体采用桁架式塔架作为支撑结构，采用等边角钢拼接成四棱锥空间桁架形态，底部通过四个地脚安装板与混凝土基础固定，塔架中段设置检修平台，可供运维人员定期检查传动部件的润滑与紧固状态，顶部的回转支承结构可承载风轮、传动箱、尾舵的全部重量，同时保证风轮组件可360度自由回转适配风向变化。风轮叶片采用曲面冲压成型的金属叶片，按照固定倾角均匀排布在轮毂上，叶片表面做防腐喷涂处理，可抵御户外日晒雨淋的侵蚀，尾舵采用长杆加导流板的结构，利用风压差产生的回正力矩自动调整风轮朝向，无需额外的电控系统即可完成对风动作，整套结构无复杂电控元件，故障率极低，普通农户经过简单指导即可完成日常维护。安装边界方面，塔架底部安装孔位按照正方形排布，安装时需保证基础平面水平度偏差不超过千分之三，避免塔架倾斜带来的运转振动，风轮旋转直径与塔架高度做了匹配设计，保证风轮运转时叶片最低点距离地面留有足够安全距离，避免地面杂物、低矮植被触碰旋转叶片引发安全隐患，整套设备安装时无需大型吊装设备，三到四名操作人员借助简易起重工具即可完成组装架设，适配交通不便的偏远区域部署需求。
