双型腔套筒顶出压铸模具结构设计

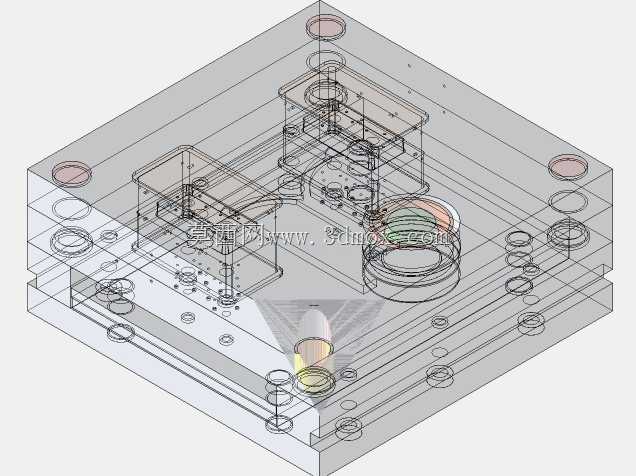

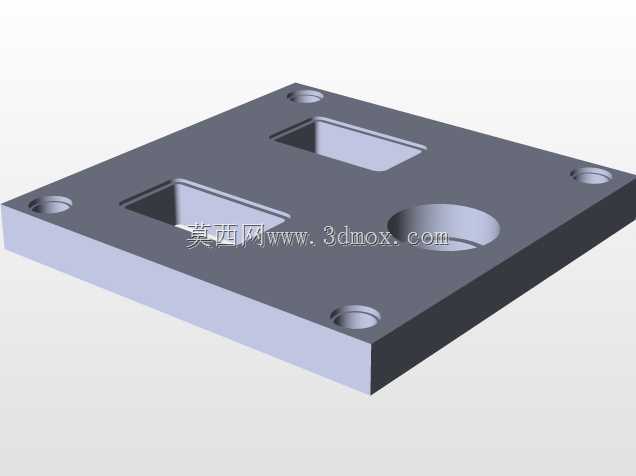

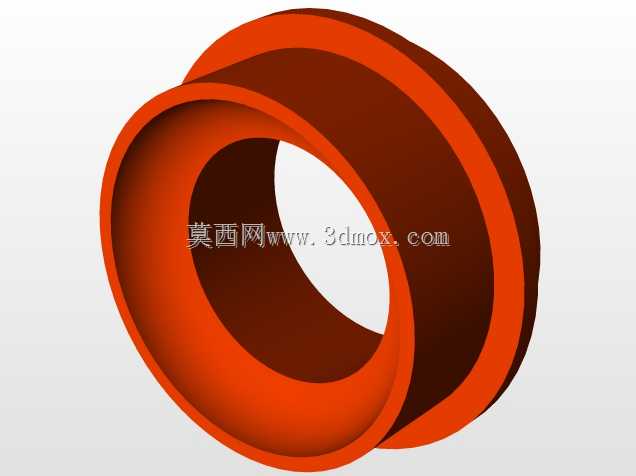

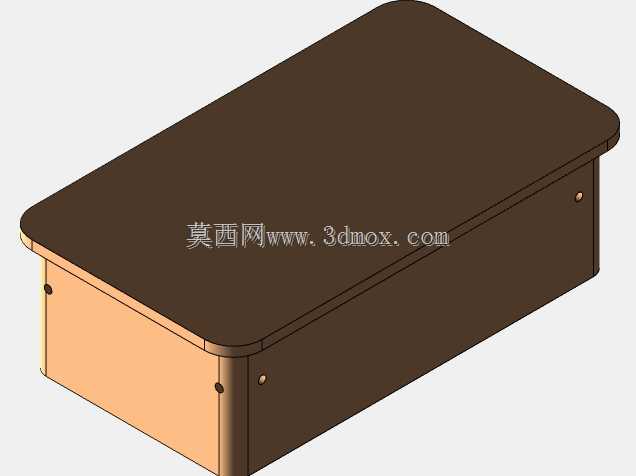

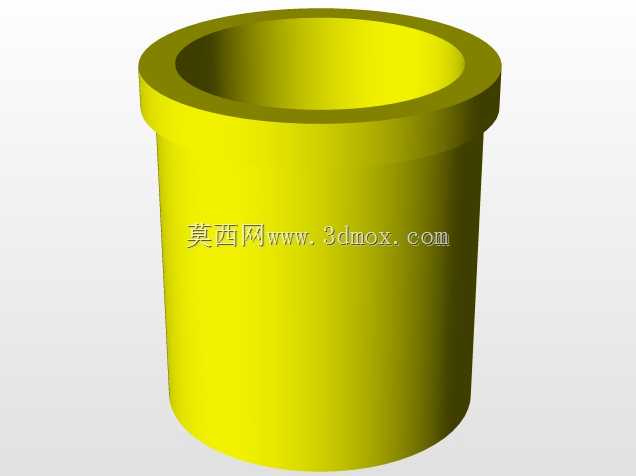

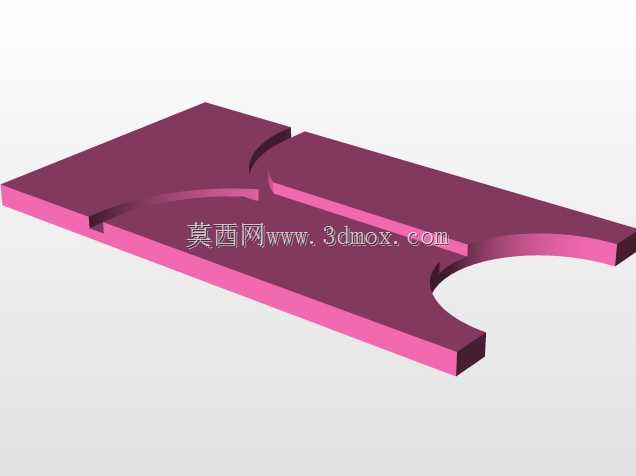

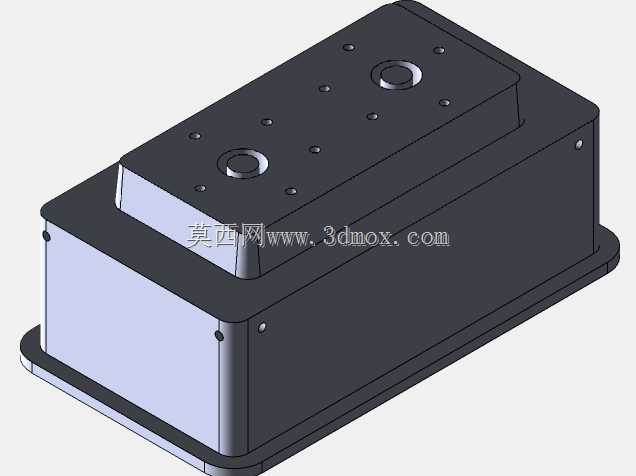

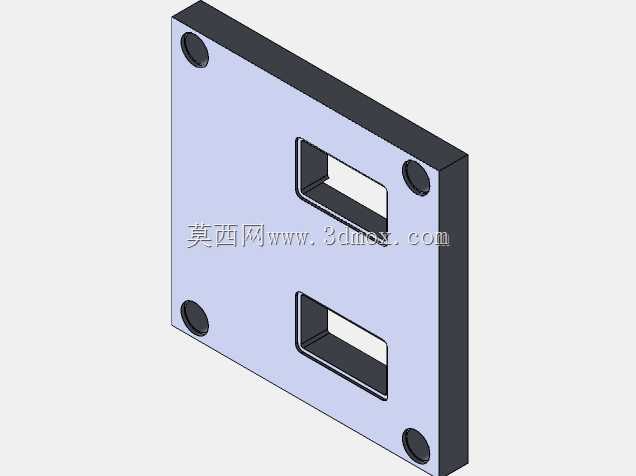

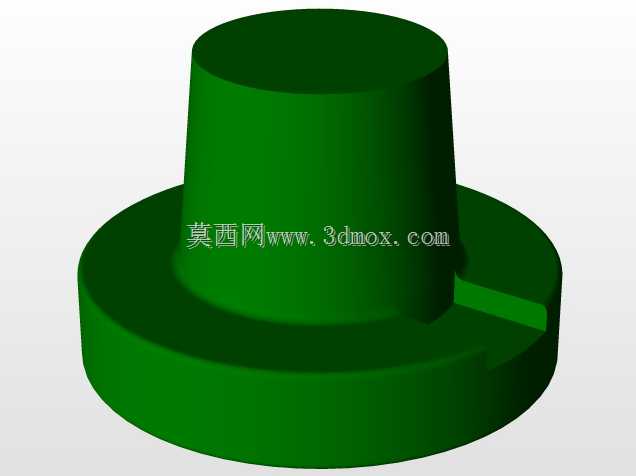

这套双型腔套筒顶出压铸结构，主要面向中小型圆柱类五金铸件的批量压铸生产场景，常见于汽配、通用五金、小型机电配件的生产车间压铸工位，适配常规冷室压铸机的安装接口，可直接完成一模两件的套筒类铸件成型与自动顶出作业，有效提升单模生产效率，减少单件生产的能耗与工时损耗。该结构的核心用途是在金属液充型保压冷却完成后，通过套筒式顶出机构平稳将铸件从固定在底板上的圆柱型芯上脱出，全程顶出力均匀分布在铸件的环形接触面上，不会在铸件表面留下明显的顶杆印痕，能大幅降低后续铸件表面打磨的工作量，提升成品外观合格率。从功能特性来看，这套结构采用对称式双型腔布局，两个型腔的流道、冷却回路、顶出行程完全对称，保证两个型腔的充型压力、冷却速率一致，避免出现同模铸件尺寸偏差、内部缩孔不一致的问题；顶出组件采用整体式套筒结构，套在圆柱型芯外做轴向滑动，顶出过程中套筒与型芯的配合间隙控制在合理范围，既不会刮伤型芯表面，也不会让金属液窜入配合缝隙造成飞边。设计思路上，整套结构优先匹配圆柱型芯的顶出需求，摒弃了传统顶杆顶出容易在薄壁套筒类铸件上造成顶穿、顶白、印痕明显的缺陷，将顶出受力面从点状接触改为整圈环形面接触，大幅降低单位面积的顶出力，适配壁厚较薄的套筒类铸件生产；模架部分采用标准模坯尺寸，导柱导套布局在模架四角，合模定位精度满足压铸生产的反复开合模需求，冷却回路围绕两个型腔做环绕布置，保证铸件冷却均匀，减少变形风险。外形尺寸与安装边界方面，模架整体采用方形标准模座结构，安装孔位匹配主流吨位压铸机的工作台T型槽间距，顶出杆的连接位置适配压铸机的标准顶出杆接口，无需额外改装即可上机使用；模具闭合高度符合对应吨位压铸机的最小最大模厚要求，开模行程预留足够的取件空间，配合自动化取件机械手可实现全自动化连续生产，无需人工手动取件，进一步提升生产安全系数与生产效率。整套结构的流道设计采用侧浇口进料，金属液从铸件侧面平稳充型，避免直冲型芯造成型芯冲蚀，同时浇口残留位置便于后续去除，不会影响铸件的装配精度。
