标准规格铝挤压齿状散热构件

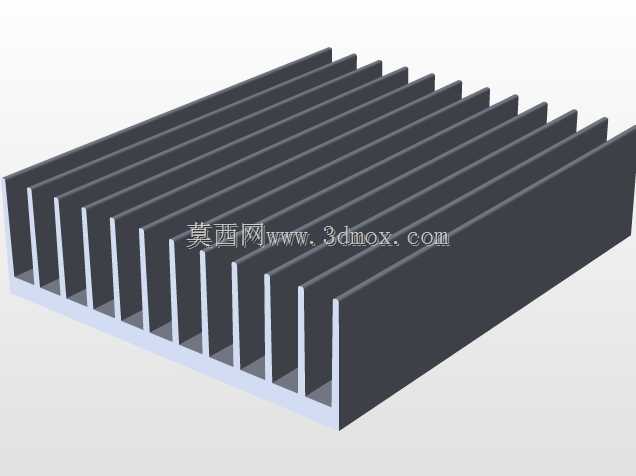

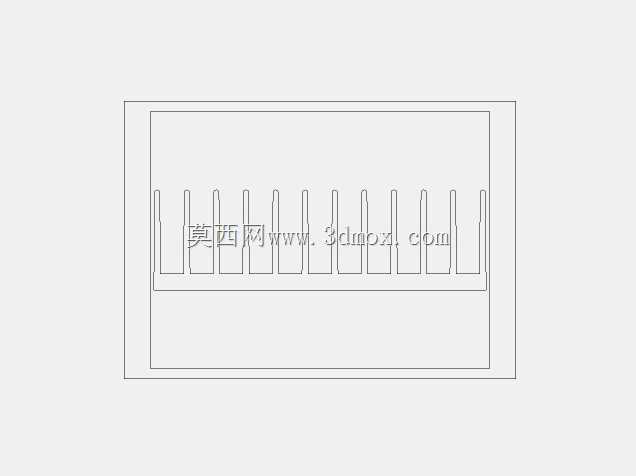

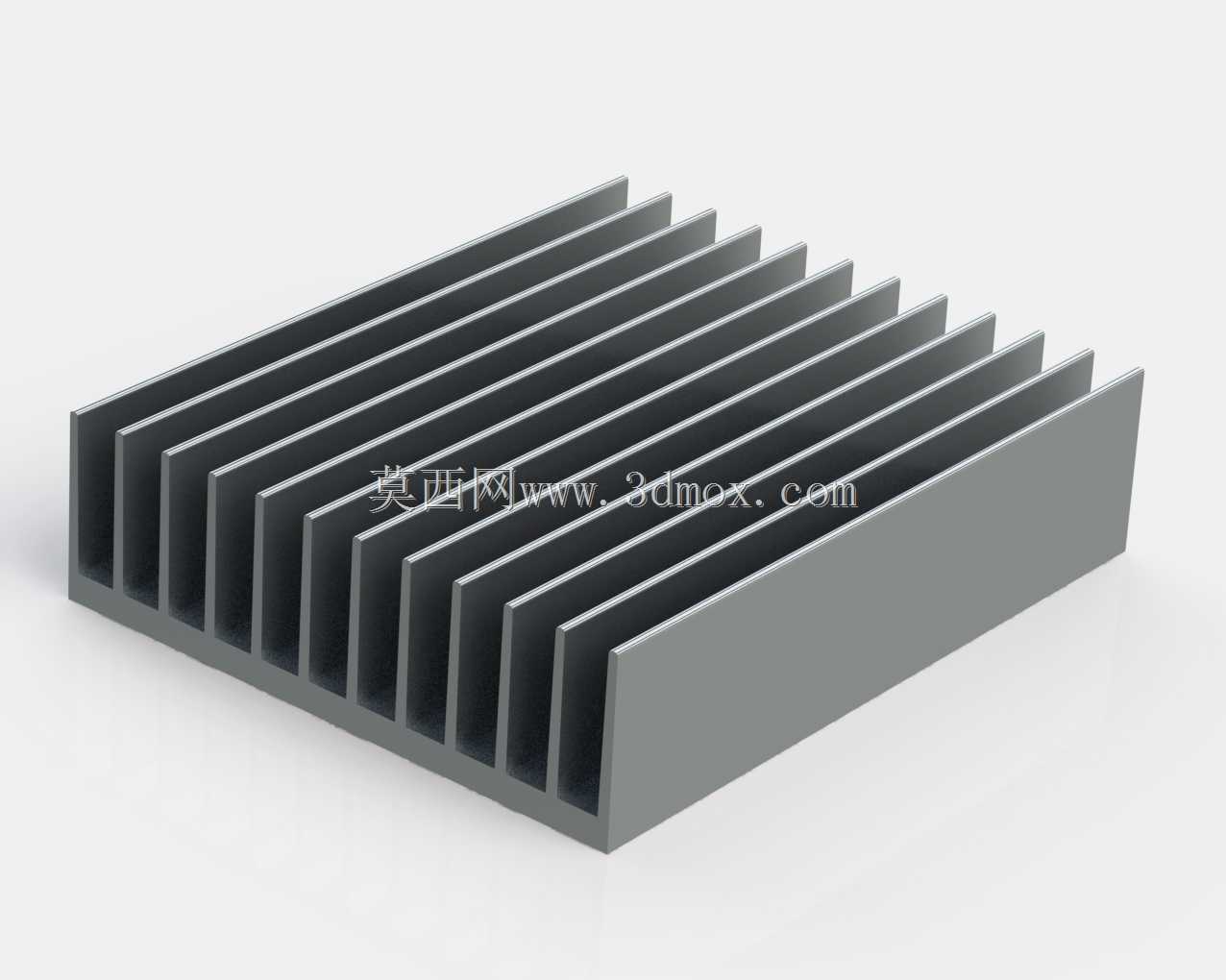

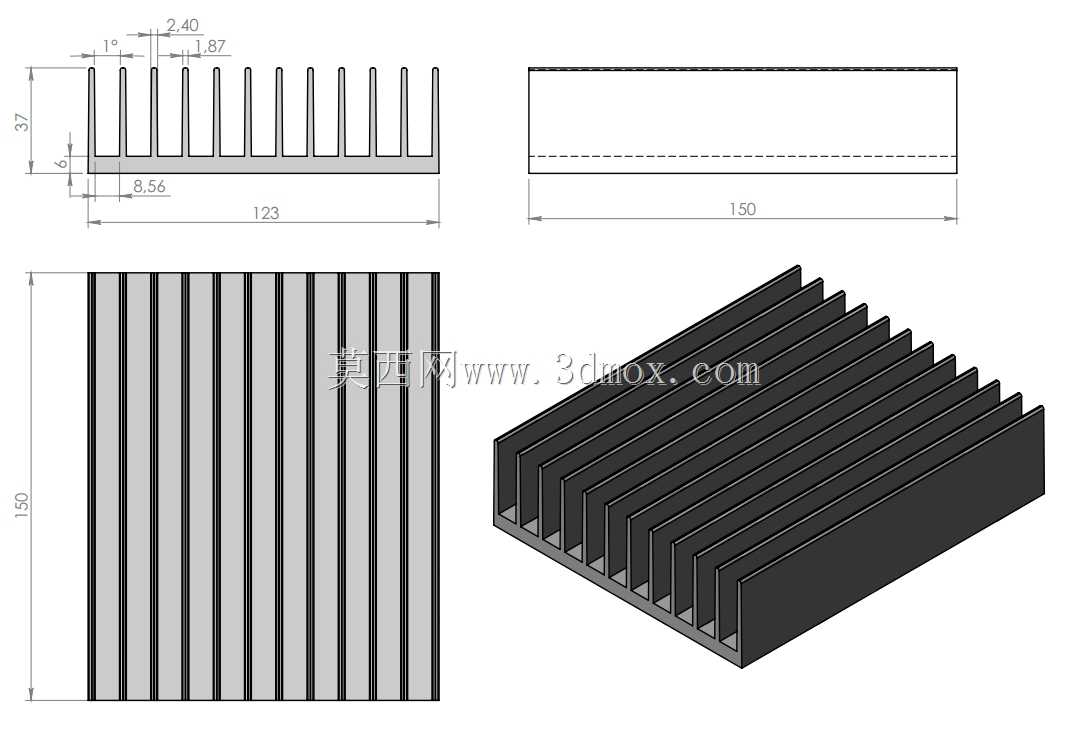

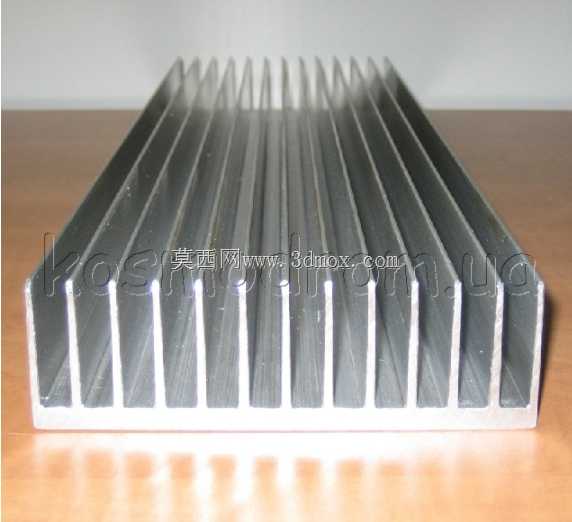

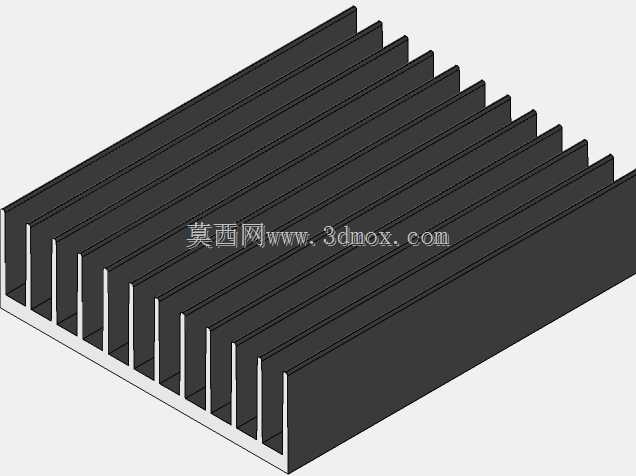

这款铝挤压散热构件是电子热管理领域常用的被动散热组件，主要应用于小功率工控主板、LED驱动电源、车载电子模块、小型功放设备等场景，承担核心发热元件的热量导出与扩散作用，避免元器件因工作温度超出阈值出现性能衰减、寿命缩短甚至热击穿损坏的问题，是中小功率电子设备热设计环节的基础适配部件。该构件采用纯铝挤压工艺一体成型，整体为规整长方体结构，外形尺寸为123mm×37mm，底部为平整安装基面，可通过导热胶粘接、螺丝锁附等方式与发热元件表面紧密贴合，安装时无需额外预留复杂装配空间，适配多数紧凑型电子设备的内部布局边界。构件主体采用平行等距的直齿式鳍片布局，鳍片沿构件长度方向贯通布置，相邻鳍片间预留均匀通风间隙，既可以通过自然对流实现空气在鳍片间隙内的流通带走热量，也可适配小型轴流风扇形成强制风冷通道，大幅提升散热效率。在设计层面，这款散热构件充分利用了铝合金材质导热系数高、挤压成型工艺成熟的特性，一体成型的结构消除了拼接式散热器存在的接触热阻，让底部基面吸收的热量可以快速传导至每一片鳍片表面，最大化拓展与空气的接触换热面积。鳍片的厚度、间距经过热仿真优化，在有限的外形尺寸下平衡了换热面积与通风阻力的关系，既不会因鳍片过密导致空气流通不畅形成热淤积，也不会因鳍片过疏造成换热面积不足影响散热效果。平直的鳍片结构也便于后期根据实际安装需求进行长度裁切，使用者可结合自身设备的内部空间长度，对鳍片端部进行简单切割调整，无需重新开模即可适配不同的安装空间要求，大幅降低了小批量应用场景的适配成本。底部平整基面的平面度控制在合理公差范围内，能够与常见的TO封装功率器件、PCB板载发热芯片、电源模块等发热源表面形成良好贴合，配合常规导热界面材料即可有效降低接触热阻，无需额外进行基面精加工处理。这种标准化的铝挤压散热构件通用性极强，可覆盖多数中小功率发热场景的散热需求，无需针对单一产品单独开发散热结构，能够有效缩短电子设备的热设计周期，降低整机的物料与开模成本，是民用电子、工业控制、小型通讯设备等领域应用十分广泛的基础散热配件。
