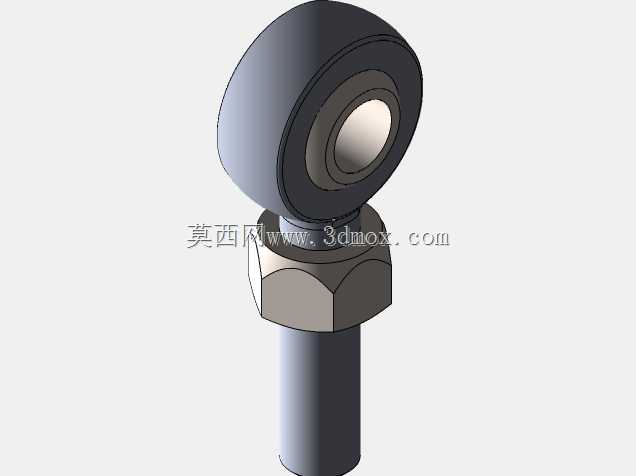

M8规格外螺纹杆端关节轴承结构设计

这款M8规格外螺纹杆端关节轴承，是工业传动与铰接场景中应用极为广泛的核心连接部件，常见于自动化生产线的连杆机构、工程机械的操纵连杆、轻工设备的角度调节结构、气动液压元件的铰接端，以及各类需要小角度摆动、自适应补偿安装误差的传动连接位置，能够在存在一定径向、轴向复合载荷的工况下，实现两个构件之间的灵活铰接，避免刚性连接带来的应力集中问题，同时补偿安装过程中产生的同轴度偏差、角度偏差，大幅提升整套机构的运行平顺性与使用寿命。从功能特性来看，该部件采用杆端一体式设计，外圈为自润滑向心关节结构，内圈可实现一定角度范围内的多方向摆动，配合杆部的外螺纹结构，能够直接通过螺纹旋合安装在对应构件的螺纹孔内，搭配锁紧螺母即可完成轴向位置的固定与锁止，无需额外设计复杂的铰接支座结构，大幅简化配套机构的设计复杂度，降低整体装配的工作量。在设计思路上，这款杆端轴承充分考虑了实际工况的受力需求，球头部分采用大接触面积的球面配合结构，能够均匀分散铰接位置的接触应力，避免局部应力过大导致的部件磨损或变形；杆部螺纹采用标准公制M8规格，适配市面上绝大多数同规格的螺纹安装孔，通用性极强；锁紧螺母采用标准六角外形，可使用常规扳手完成紧固操作，现场安装与后期维护都十分便捷。从安装边界来看，该部件杆部螺纹长度适配常规板材、型材的安装厚度，球头部分的外径尺寸经过优化，在保证足够结构强度的前提下尽可能缩小铰接端的整体体积，避免在紧凑安装空间内与周边构件发生运动干涉；铰接摆动角度覆盖常规连杆机构的运动角度范围，能够满足绝大多数中低载荷铰接场景的使用需求，在安装时只需保证螺纹旋合深度达到设计要求，锁紧螺母按对应扭矩紧固，即可保证连接的可靠性，同时预留出足够的摆动间隙，避免运动过程中出现卡滞问题。
