二十米长倾斜式皮带垃圾分拣输送设备

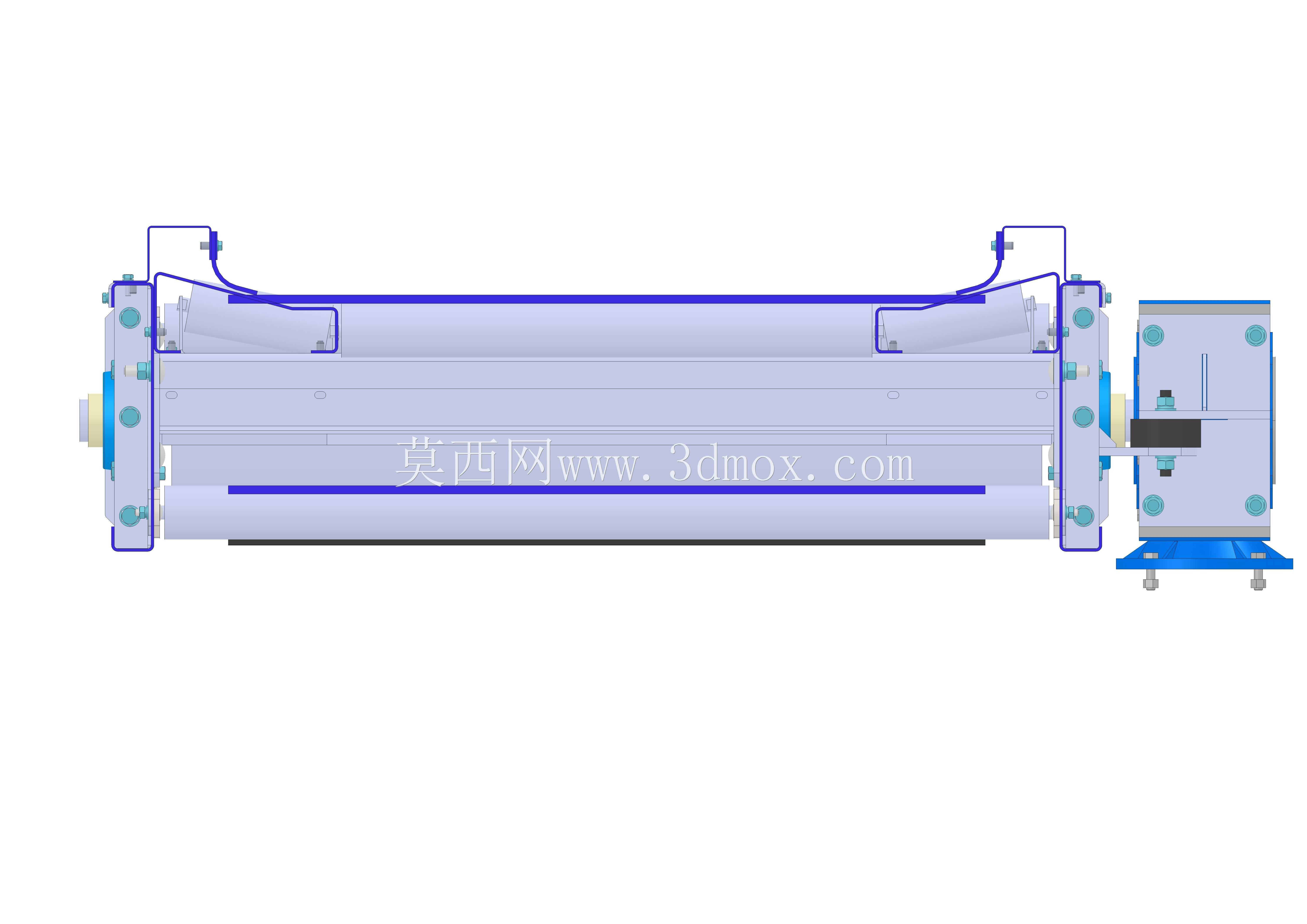

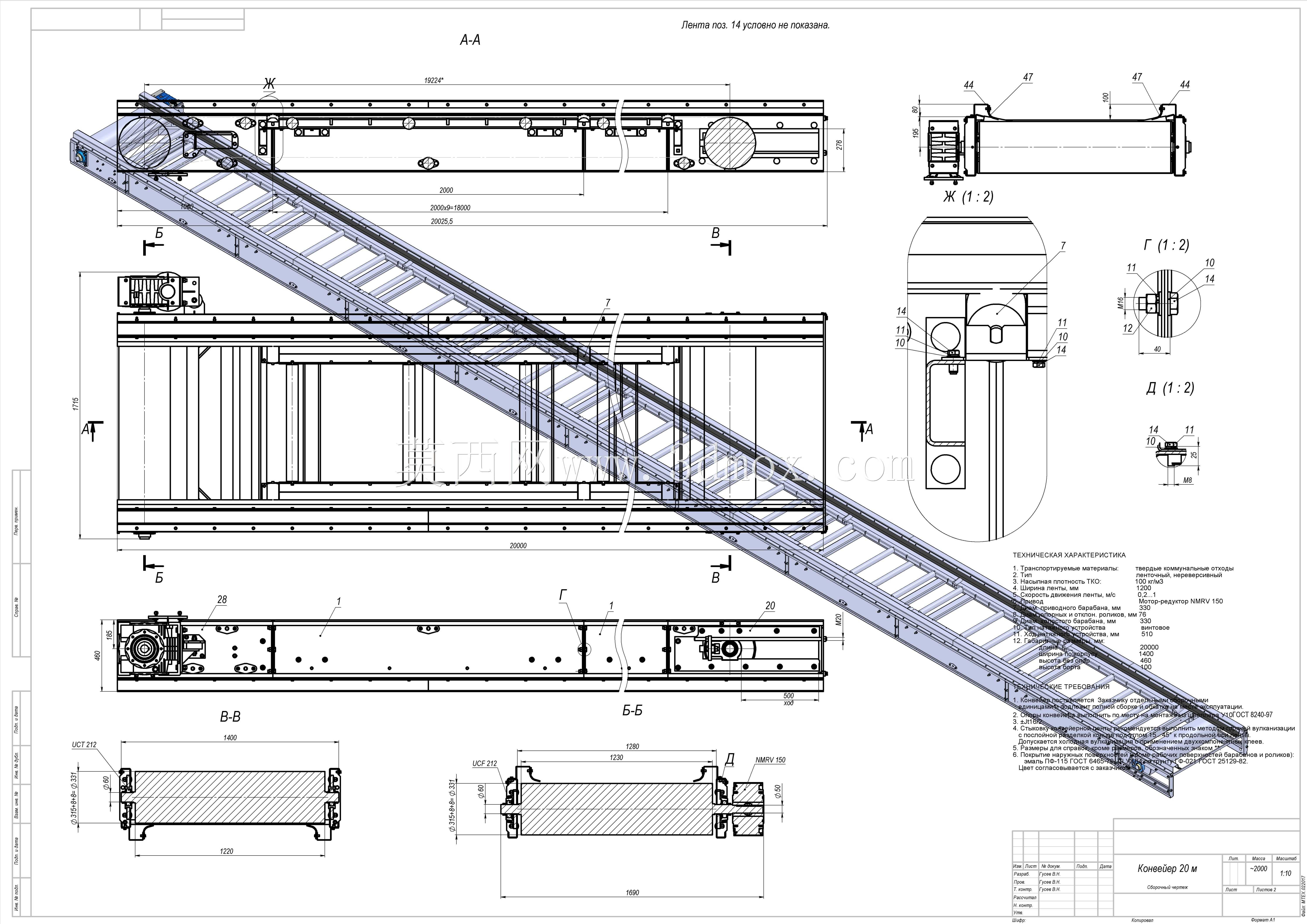

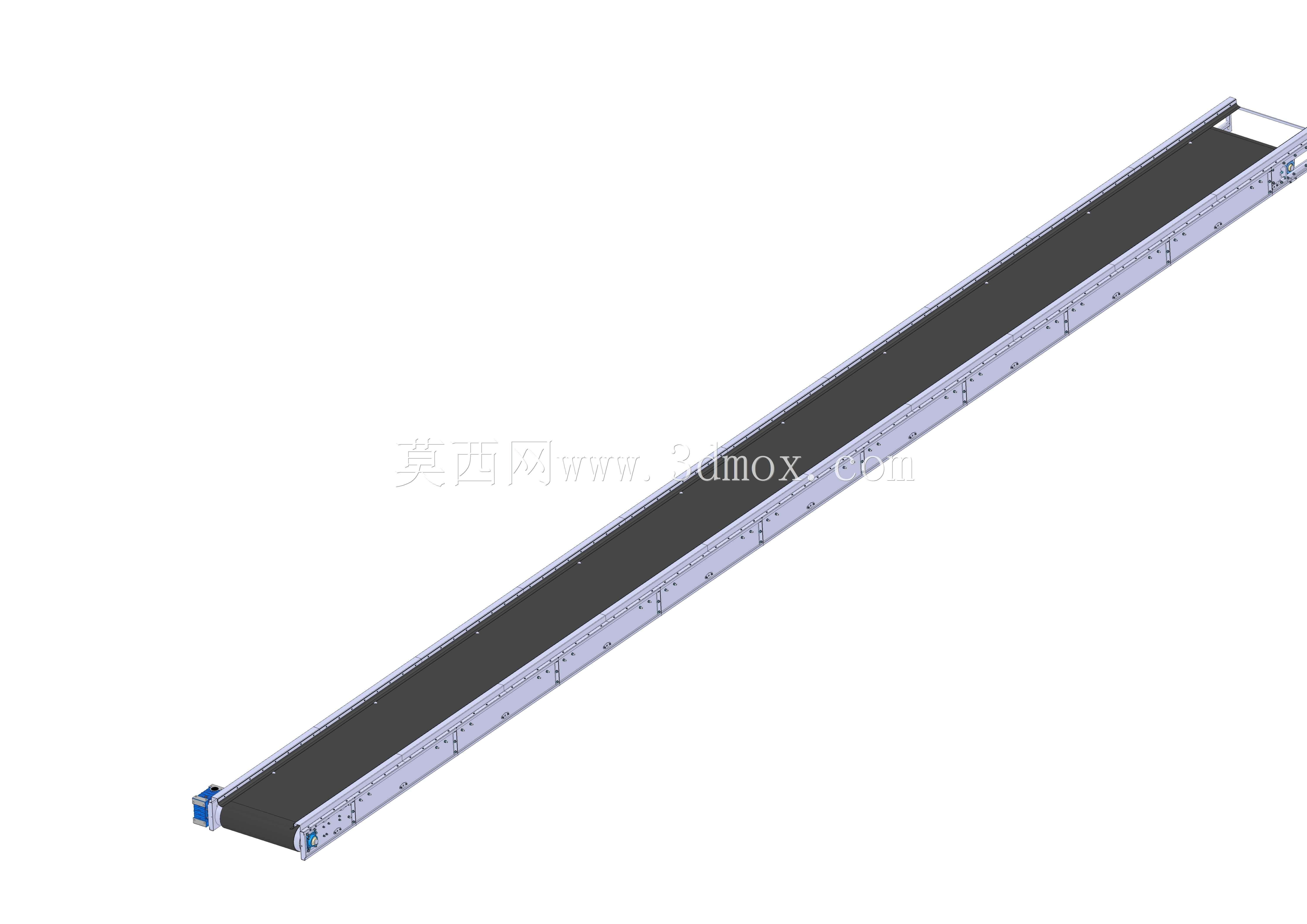

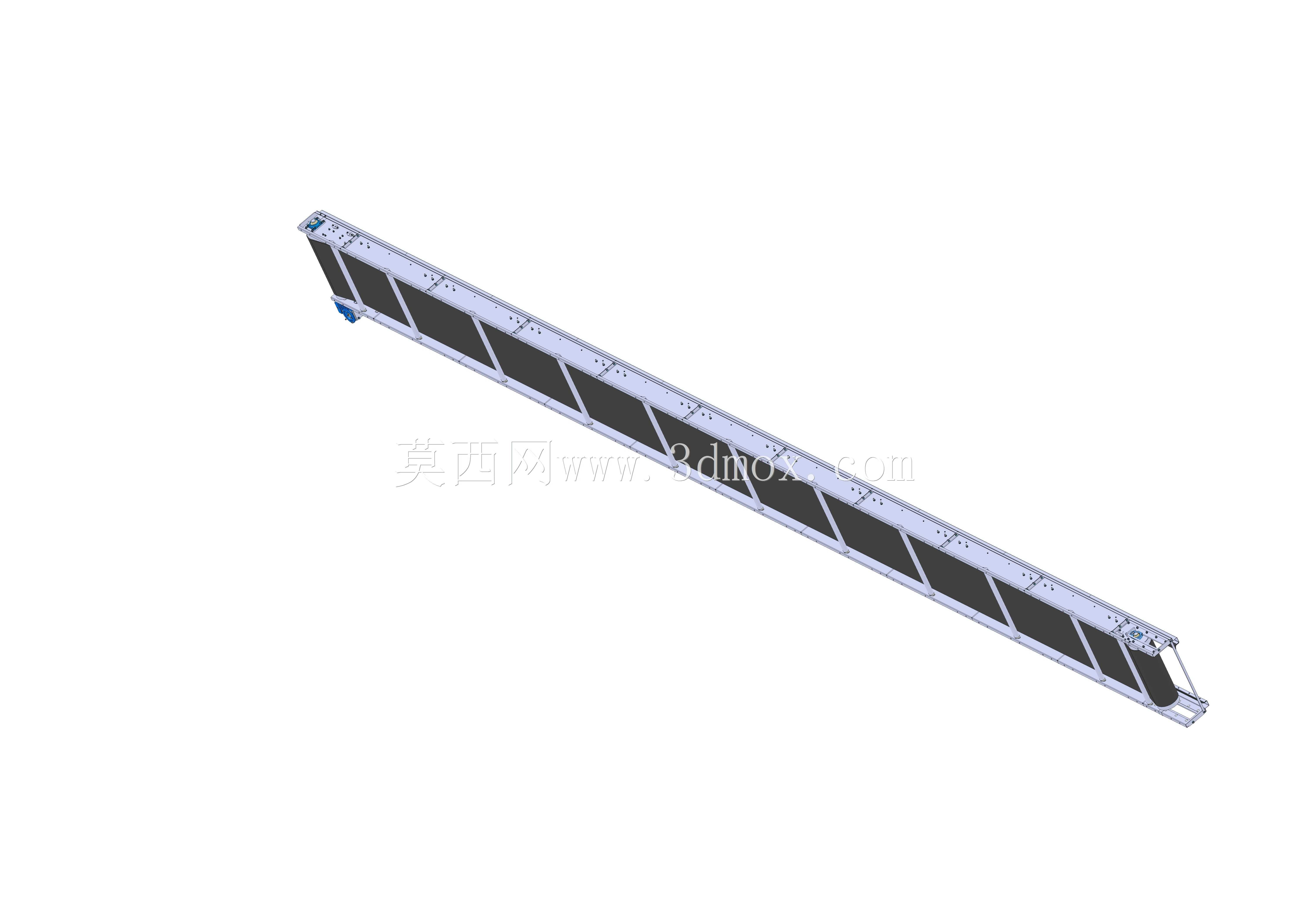

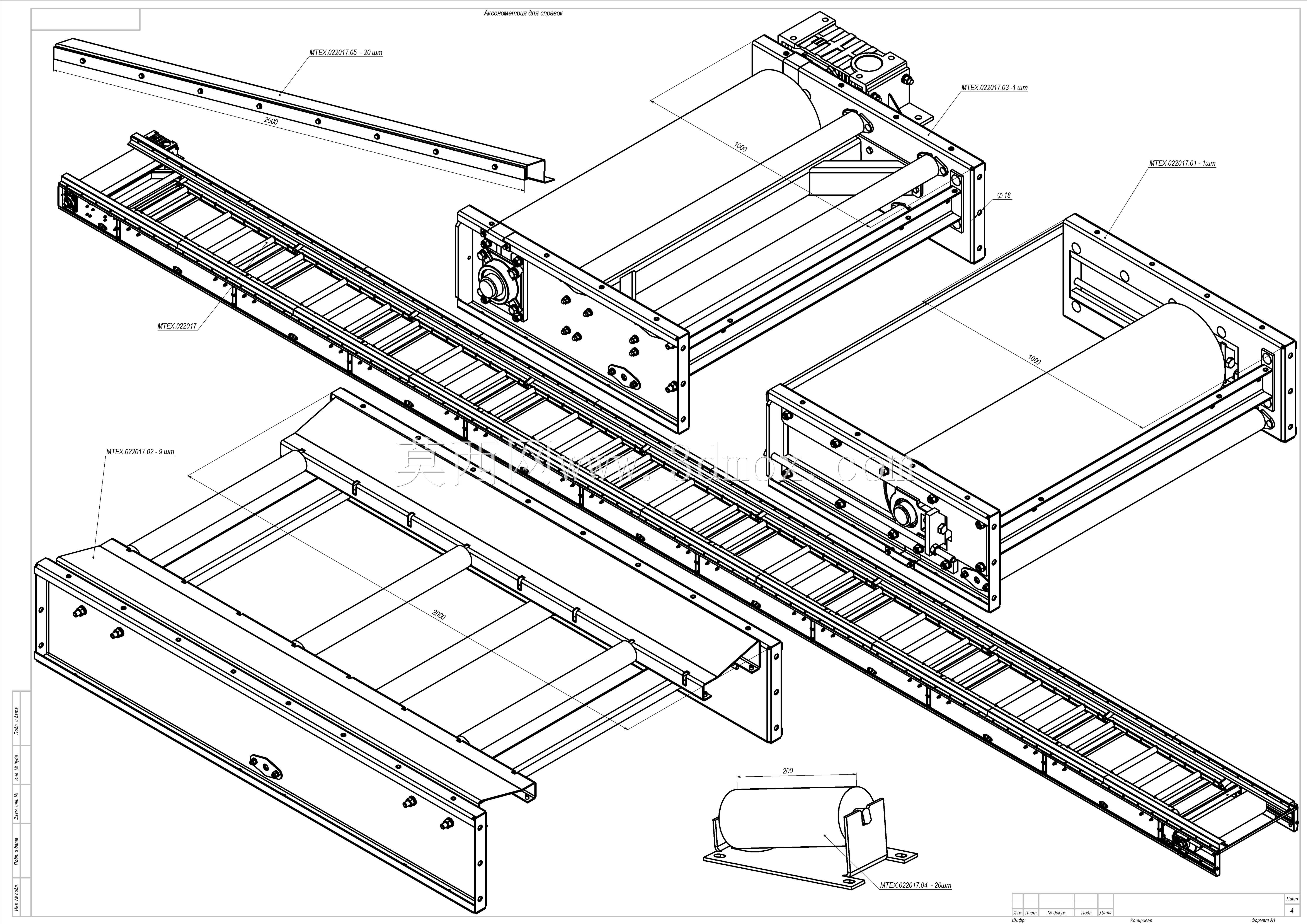

这款长距离倾斜式皮带输送设备，主要面向城市生活垃圾分拣处理场景设计，可在固废资源化处理、垃圾人工分选工位间承担物料连续转运的核心功能，适配人工分拣线上的垃圾移动需求，让分拣人员无需频繁挪动位置，即可在设备旁完成可回收物、有害垃圾与其他生活垃圾的甄别挑选，大幅降低分拣作业的劳动强度，提升整条分选线的作业流畅度。设备采用倾斜布置的结构形式，可适配不同高度差的工位布局需求，无需额外搭建过渡转运平台，即可实现低位上料、高位分拣出料的作业流程，整体机架采用高强度型材拼接而成，可承载城市生活垃圾输送过程中的持续载荷，适配容重每立方米100kg的城市生活垃圾连续输送工况，运行过程平稳无明显顿挫，避免垃圾在输送过程中出现散落、卡滞的问题。设备的核心输送载体为耐磨防滑皮带，带宽设置为1200mm，可满足大流量垃圾的平铺输送需求，给分拣人员留出充足的物料观察与挑选空间，皮带运行速度设置为0.2m/s，匹配人工分拣的作业节奏，既不会因速度过快导致分拣人员来不及甄别物料，也不会因速度过慢影响整条处理线的处理效率。驱动端采用NMRV1507型蜗轮蜗杆减速电机直连驱动滚筒的传动形式，传动结构紧凑，运行噪音低，可输出足够的扭矩带动长距离皮带满载启动，驱动滚筒直径设计为330mm，表面做防滑包胶处理，可有效避免皮带运行过程中出现打滑跑偏的问题。设备配套设置了螺杆型张紧结构与移动张紧座，可在皮带长期运行出现松弛后，快速调整张紧度，保障皮带始终处于合适的张紧状态，减少设备维护的工作量。支撑部分配套设置了直径769mm的支撑滚柱与直径69mm的倾斜滚柱，可对上下层皮带形成稳定的承托，减少皮带运行过程中的下垂量与运行阻力，空载段配套设置直径330mm的空载滚筒，保障皮带回程段的平稳运行。设备整体外形长度为20000mm，机身宽度为1400mm，不含支架的机身高度为460mm，配套支架高度为100mm，安装时可根据现场工位的实际高度差调整支架的固定高度，适配不同分选车间的布局需求，设备整体的安装边界清晰，无需预留过多的额外安装空间，可直接对接前端的垃圾上料设备与后端的分类收集装置，快速融入现有的固废处理生产线中。
