卧式燃油燃气卡尔德拉工业锅炉结构

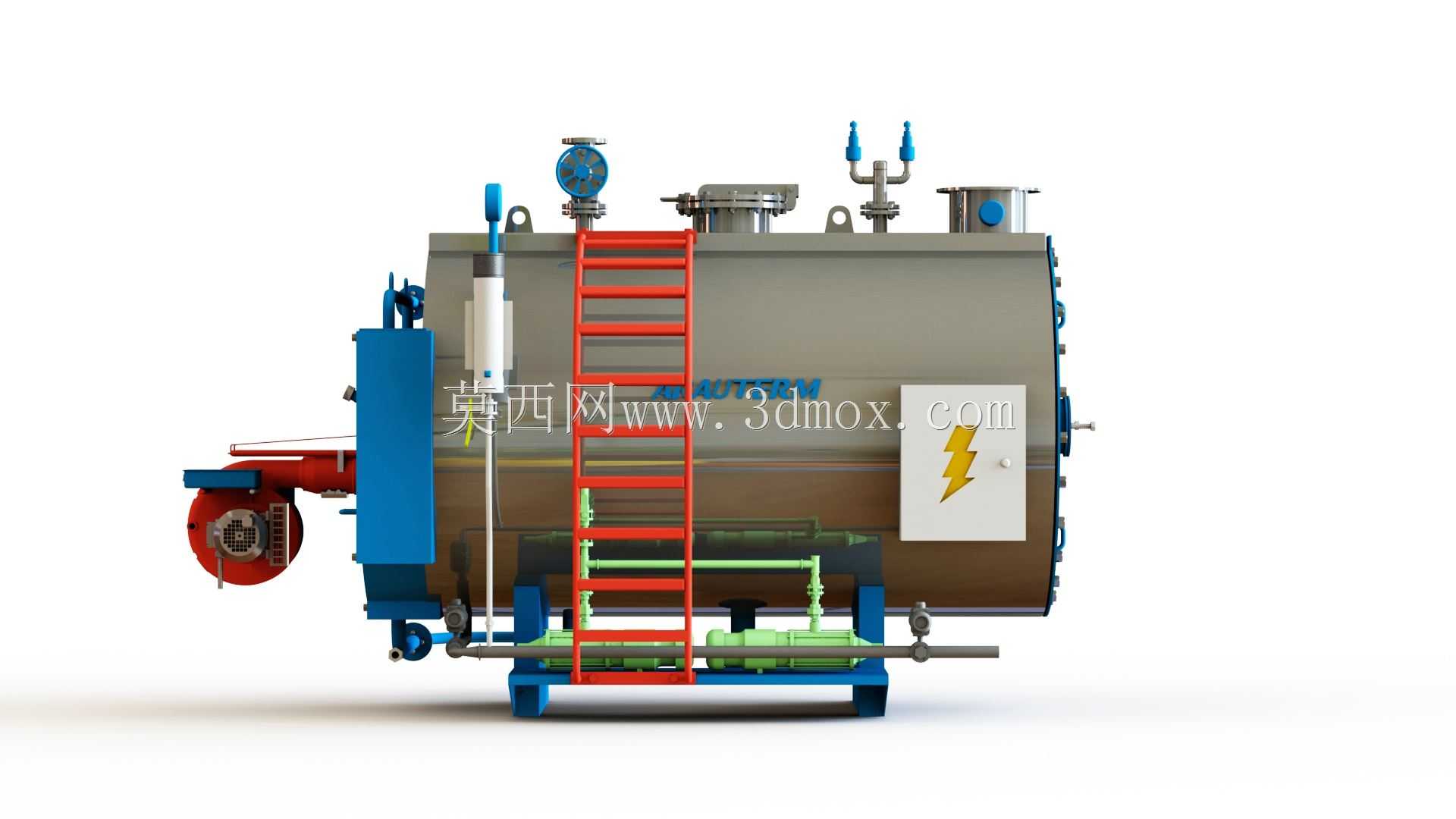

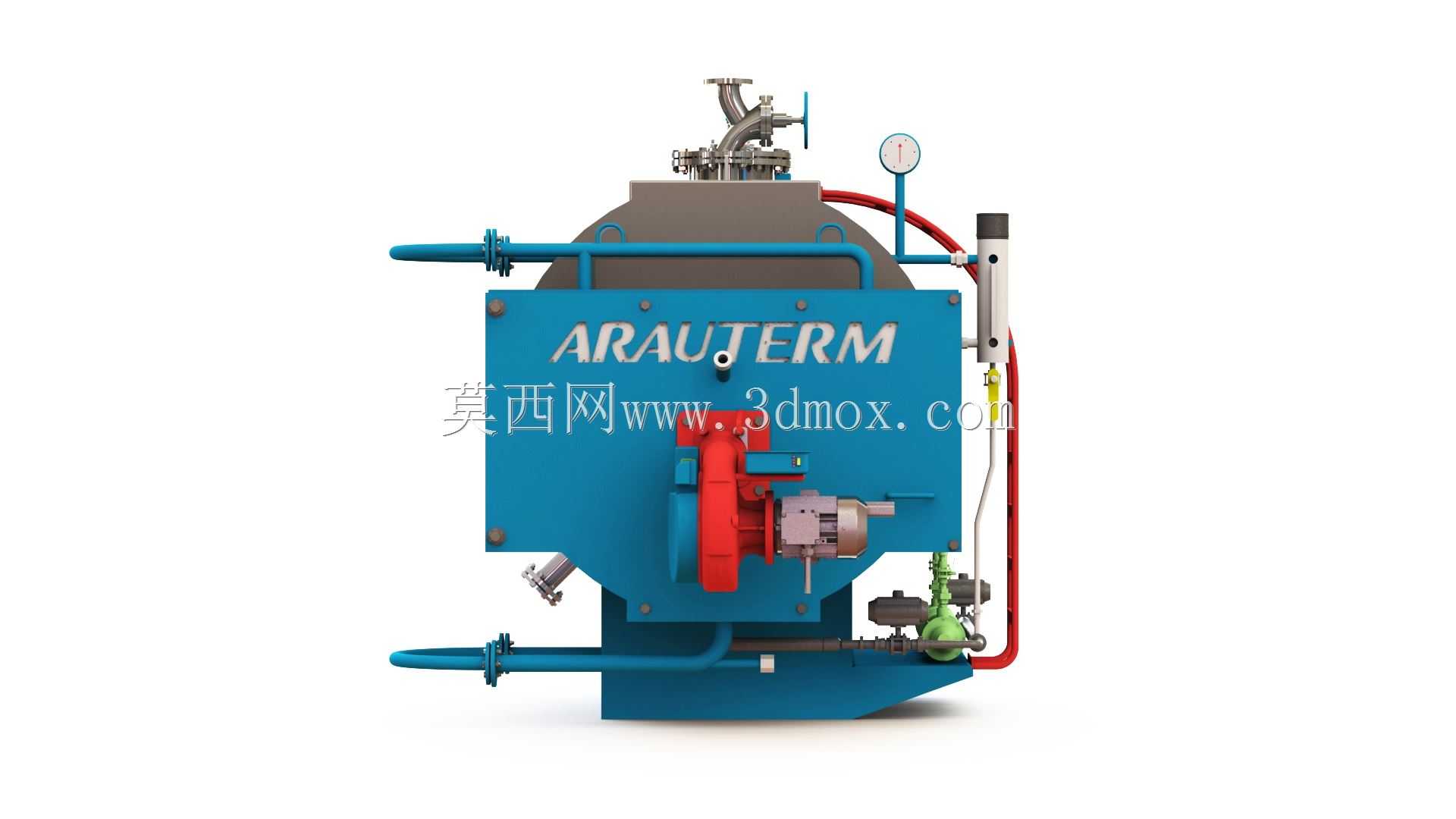

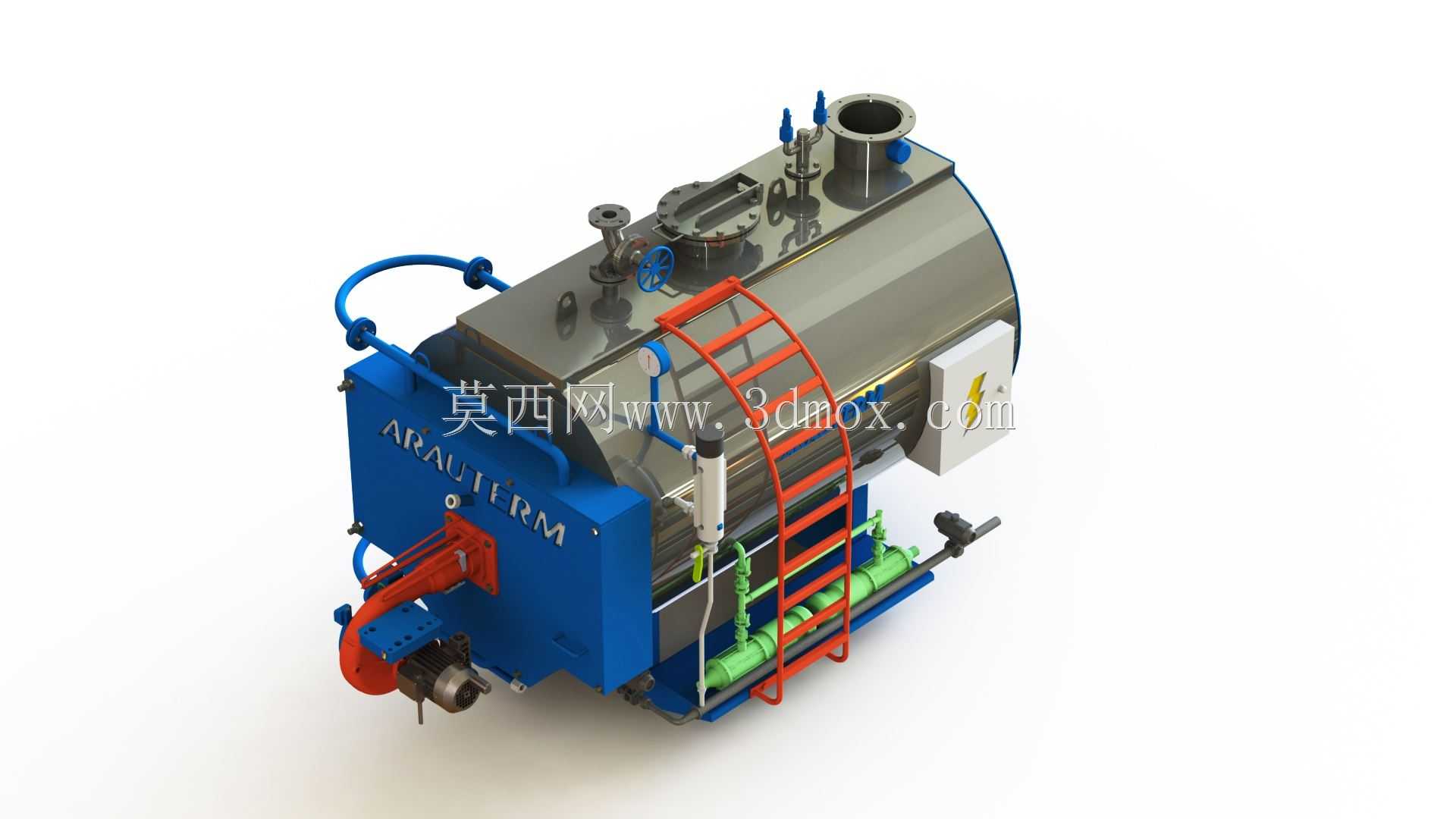

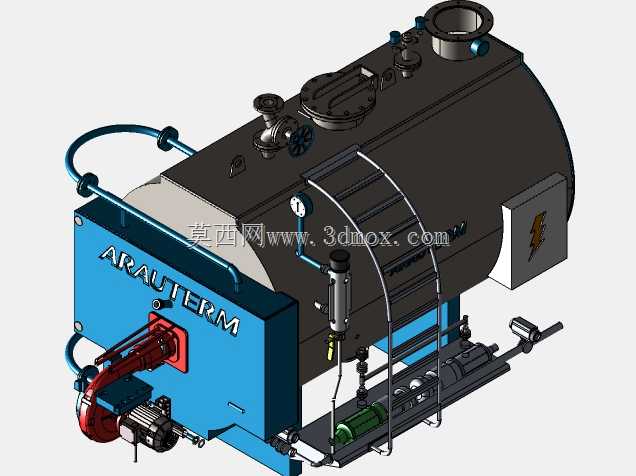

这款卧式工业锅炉主要面向工业生产场景中的稳定热能供给需求，可广泛应用于化工生产反应釜伴热、食品加工蒸煮灭菌、纺织印染烘干定型、酒店集中供暖供热水、小型汽轮发电机组驱动等场景，能够持续输出参数稳定的饱和蒸汽或高温热水，满足不同工况下的热能使用要求。设备采用经典的卧式三回程湿背结构设计思路，核心换热筒体采用大容积承压壳体设计，炉胆位于筒体下部中心位置，高温烟气在炉胆内完成第一回程辐射换热后，经尾部回燃室折返进入两侧第二回程烟管对流换热，再汇集到前烟箱转入上部第三回程烟管完成最终换热后从尾部烟道排出，多回程的流道设计大幅延长了高温烟气在换热腔内的停留时间，有效提升整体热交换效率，降低排烟热损失。设备前端布置有一体化集成燃烧器接口，可适配燃油、燃气等多种清洁燃料供给，燃烧器安装位预留了充足的操作维护空间，前端炉门采用铰链式快开结构，无需大型吊装设备即可开启完成炉胆、烟管的清灰与检修作业。筒体顶部集中布置了安全阀接口、压力表接口、水位计接口、主蒸汽出口、给水入口等工艺接管，所有接口位置均按照工业管道安装规范排布，预留了标准法兰对接尺寸，可直接与厂区现有工艺管线快速对接，减少现场安装的配管工作量。筒体侧面设置了带防护笼的直爬梯，直达顶部操作平台，方便日常运维人员巡检顶部阀门仪表状态；爬梯旁侧布置了一体化水位控制、压力控制组件，将核心测控元件集中布置，减少外部管线排布长度，降低运行过程中的泄漏风险。设备底部设置了整体式钢制底座，底座上预留了地脚螺栓安装孔位，可直接固定在混凝土设备基础上，安装时需注意在底座与基础之间加装减震垫，减少运行过程中的振动传递；设备整体外形采用紧凑化布局，筒体直径与长度比例经过优化，既保证了足够的换热面积，又控制了整体占地面积，适配多数中小型工业厂区的设备安装空间要求，安装时需在设备四周预留不小于800mm的检修通道，前端燃烧器位置预留不小于1.5倍燃烧器长度的抽拉维护空间，顶部预留不小于1.2m的操作净空，满足日常运维与检修的空间需求。设备尾部布置了节能器接口，可按需加装烟气余热回收装置，进一步降低排烟温度，提升设备整体热效率，配套的管路阀门均采用标准化工业级配件，通用性强，后期维护更换成本低。
