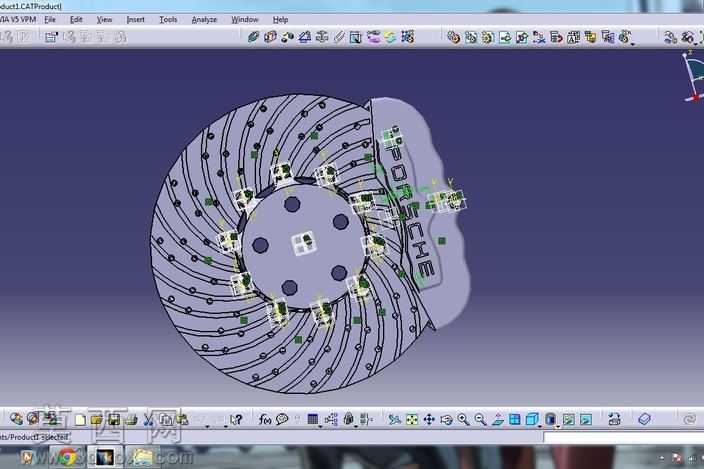

保时捷打孔通风盘式制动器三维建模作品

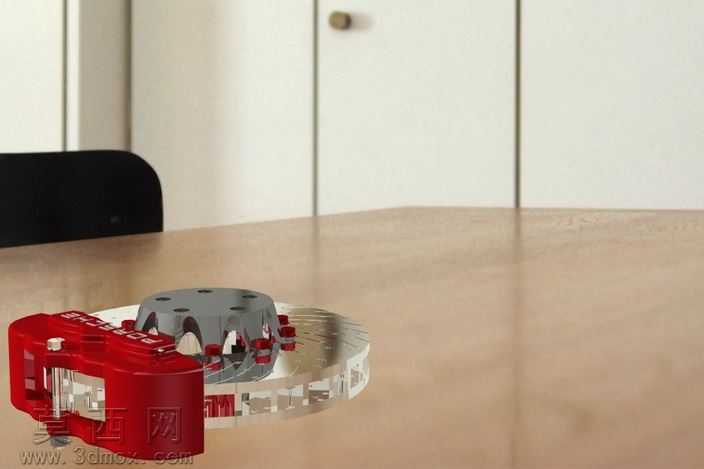

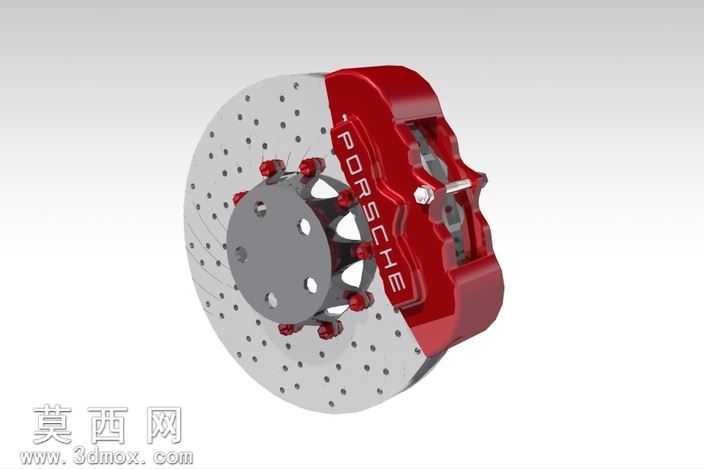

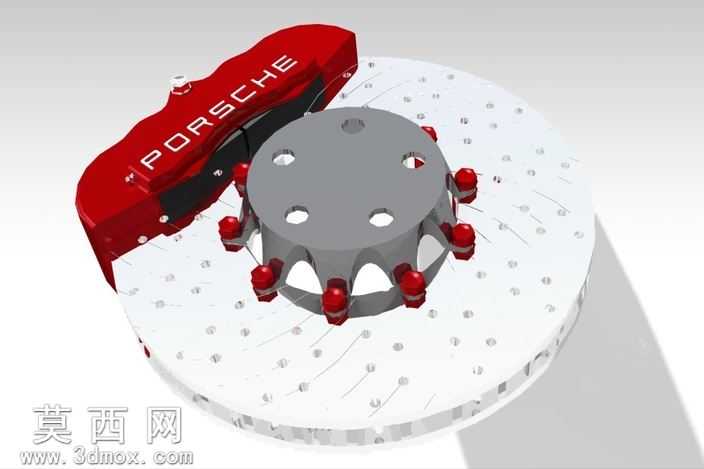

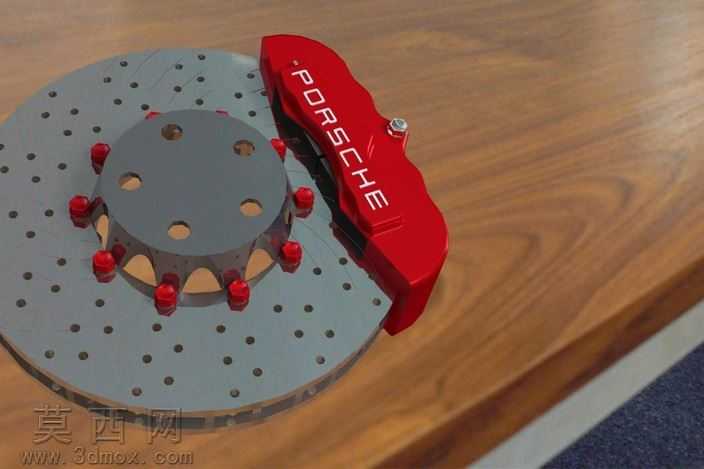

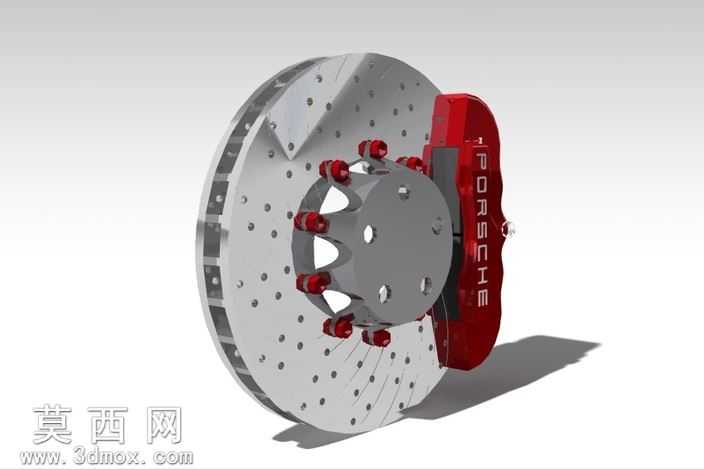

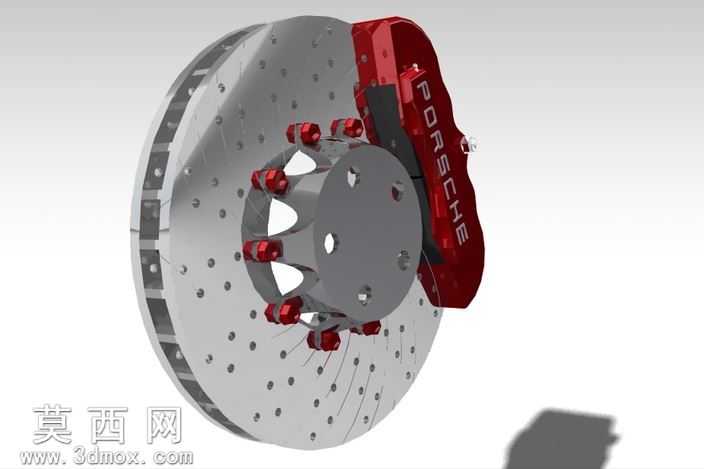

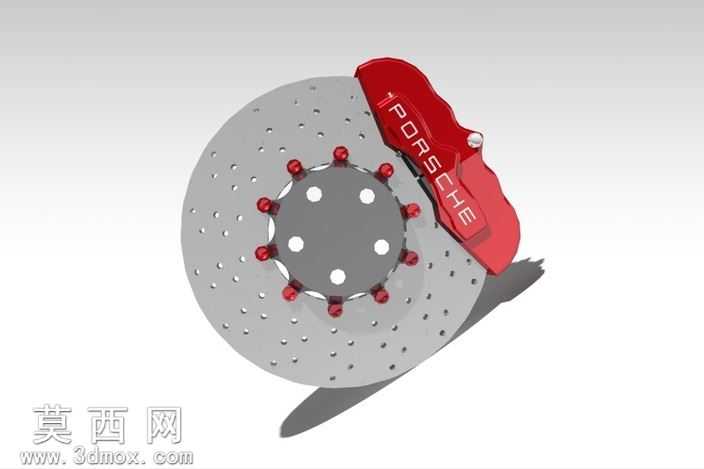

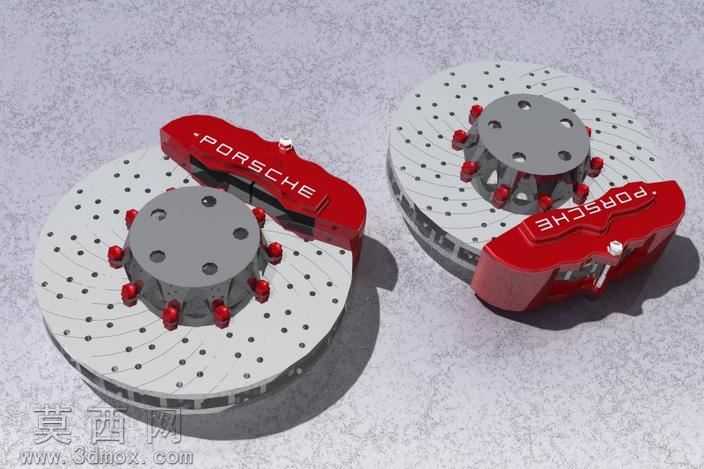

本作品为高性能车用盘式制动器三维建模成果，建模过程严格参考量产高性能制动组件的真实结构比例，在三维软件中完成全参数化零件建模与整机装配。首先针对刹车盘部件，还原了通风夹层的内部导风槽结构，盘面的钻孔、划线散热结构均按照真实制动盘的散热逻辑排布，建模时对盘面的通风孔做了阵列参数化约束，可通过调整参数快速适配不同尺寸规格的制动盘设计，刹车盘的中心安装法兰、轮毂定位孔、螺栓固定位均按照实车装配标准做了公差预留，还原了制动盘与轮毂连接的精准配合结构。针对制动卡钳部件，还原了对向多活塞的内部结构布局，卡钳本体的红色涂装外观做了高光泽烤漆材质调试，卡钳表面的品牌标识做了浮雕式建模处理，搭配金属质感的活塞端头、防尘套结构，卡钳的制动片贴合面、导向销安装位、刹车油道接口均做了精细化结构还原，保证装配后卡钳可实现真实的制动夹紧动作模拟。渲染阶段采用了工作室柔光布光方案，为刹车盘赋予了铸钢经高温氧化后的哑光金属材质，盘面的磨损纹理、钻孔边缘的倒角细节均通过材质贴图做了写实还原，卡钳的烤漆材质添加了清漆层的反射效果，金属活塞做了镀铬高反射材质调试，地面采用粗糙水泥质感材质衬托金属部件的质感，渲染输出时开启了全局光照与环境遮蔽效果，还原了部件之间的真实投影关系。设计过程中重点考量了制动组件的散热结构逻辑，通风盘的内部导风槽采用离心式导流设计建模，盘面钻孔与划线的排布兼顾了散热效率与制动片的排屑需求，卡钳的活塞排布按照制动力均匀分配的原则做了布局优化，整体模型可用于汽车制动系统结构教学、改装部件展示、虚拟样机装配验证等场景，所有零件均保留可编辑参数，方便后续针对不同车型的制动需求做结构调整与尺寸修改。
