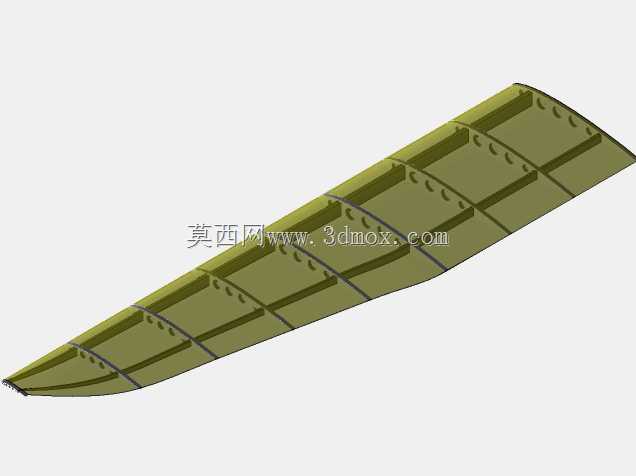

NACA2412翼型航空机翼内部结构设计

该翼型结构主要应用于轻型固定翼飞机、低速无人机以及航模飞行器的主升力面设计，是低速航空飞行器气动布局中应用极为广泛的经典翼型构型，承担着飞行过程中产生升力、传递气动载荷、维持翼面气动外形的核心作用，适配飞行速度在200km/h以内的低空低速飞行场景，在民用轻型运动飞机、植保无人机、航空测绘无人机以及教学实验飞行器领域都有大量实际应用案例。从功能特性来看，该翼型最大弧度为弦长的2%，最大弧度位置位于距前缘40%弦长处，最大厚度为弦长的12%，这种气动参数配置让翼型在低速飞行状态下拥有较高的最大升力系数，失速特性平缓，俯仰力矩特性稳定，同时较小的阻力系数能够有效提升飞行器的航程与航时表现，对低速飞行器的操控友好度较高，不容易出现突发失速的危险工况。在设计思路上，该结构采用了典型的梁式翼面布局，沿翼展方向布置多组平行翼肋维持翼型截面外形，翼肋之间通过纵向长桁连接传递局部气动载荷，前缘位置做了收尖修形处理来贴合NACA翼型的理论外形曲线，后缘位置逐步收薄保证翼面的气动效率，整体内部结构预留了蒙皮安装的贴合边界，翼肋上的开孔设计既可以减轻整体结构重量，也能够为翼内燃油管路、操纵拉线、航电设备线缆提供穿行通道，兼顾结构强度与轻量化需求。从安装边界来看，该翼段的根端预留了与机身中央翼盒对接的连接接口位置，能够通过螺栓连接的方式与机身主承力结构固定，翼面外形严格遵循NACA2412的理论坐标生成，各截面翼型的弦长沿翼展方向逐步平滑收缩，扭转角沿展向做了线性渐变设计来降低诱导阻力，整体结构的重量分布沿翼展方向逐步递减，能够有效降低翼根位置的弯曲载荷，提升结构的疲劳寿命。在实际使用场景中，该翼型结构既可以作为独立的翼段模块用于飞行器的模块化组装，也可以作为基础翼型构型通过调整展长、后掠角、上反角等参数适配不同吨位、不同用途的低速飞行器设计需求，其稳定的气动特性也让它成为航空教学领域讲解翼型气动原理、翼面结构设计的典型教学案例，能够帮助学习者直观理解低速翼型的气动特点与翼面承力结构的布局逻辑。
