Bosch外啮合齿轮式液压动力元件结构

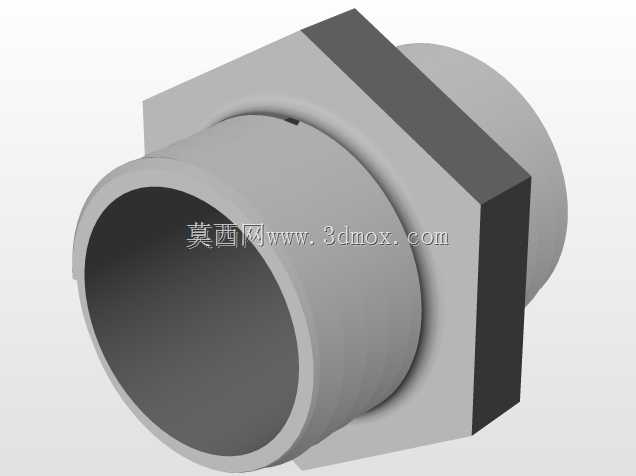

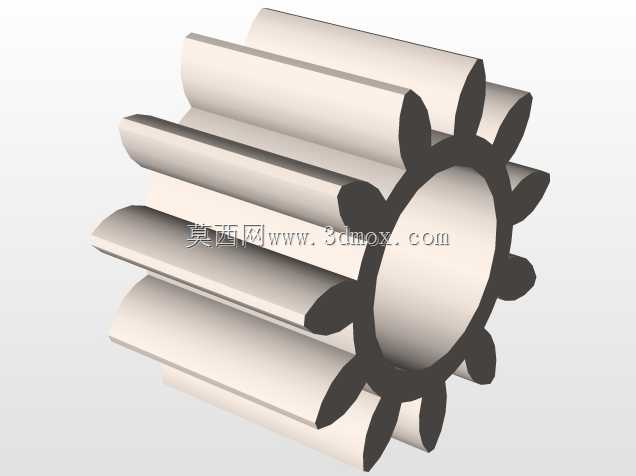

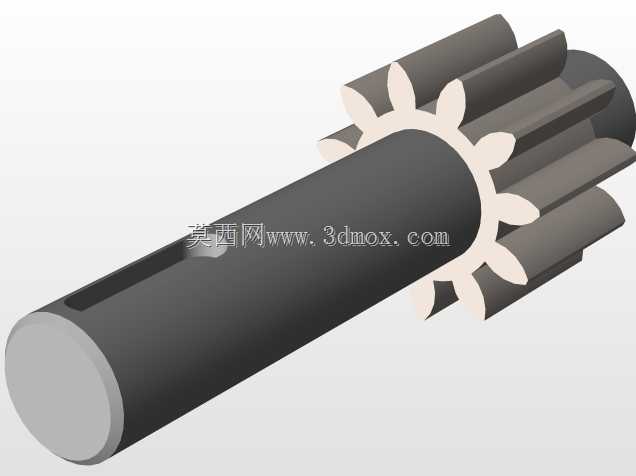

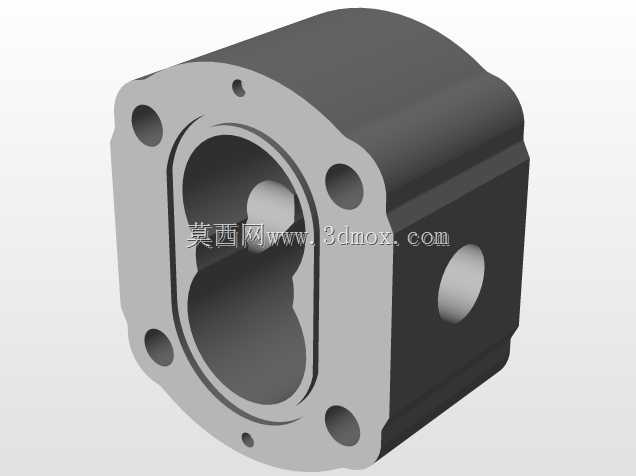

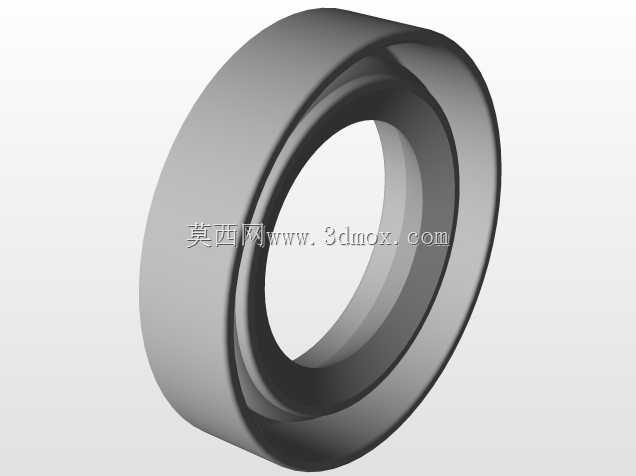

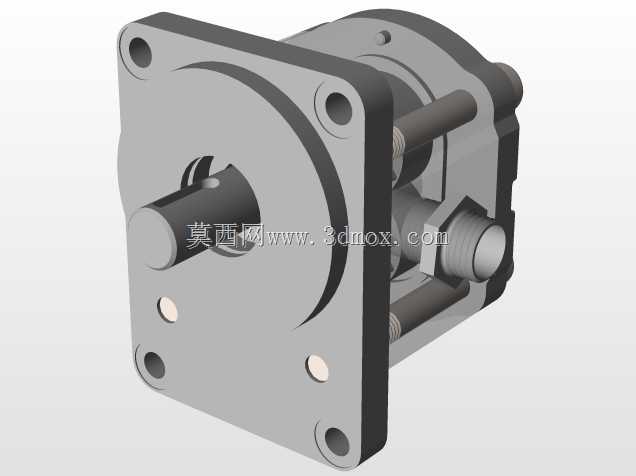

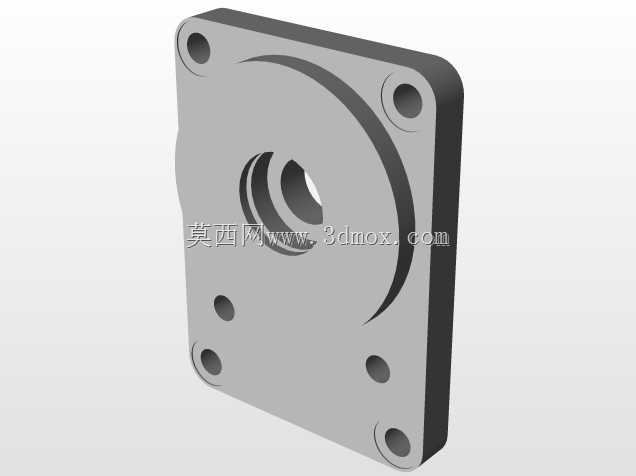

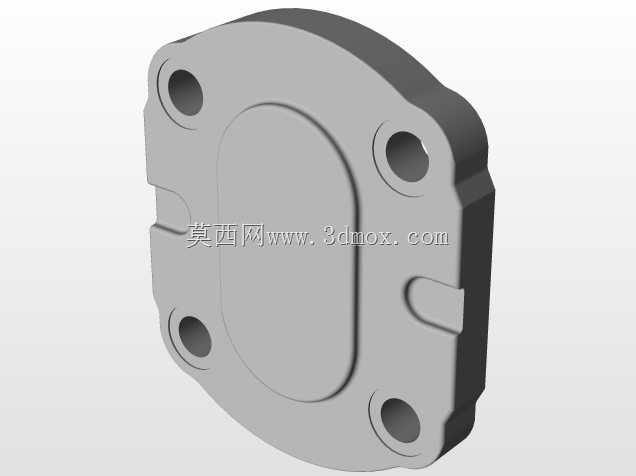

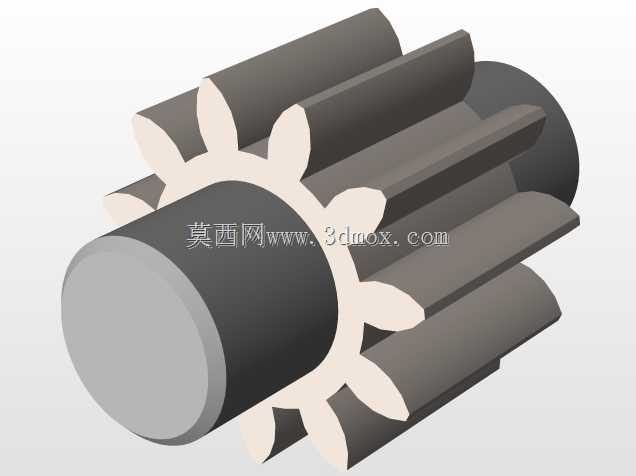

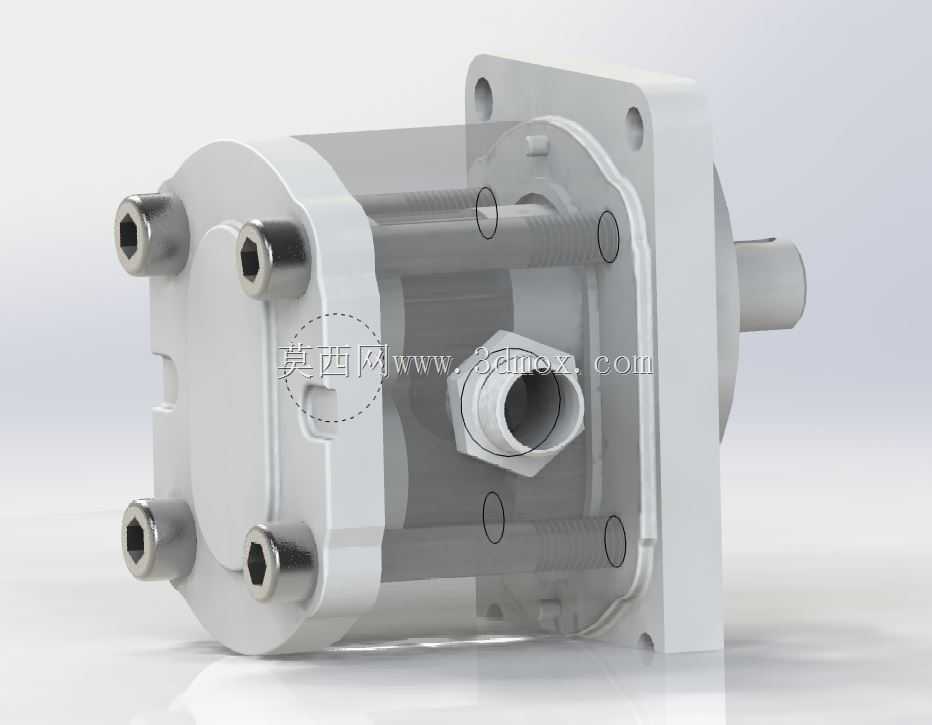

这款外啮合齿轮式液压泵是液压传动系统中的核心动力转换元件，主要应用在工程机械液压回路、农用装备液压操控系统、工业机床静压传动单元、物流仓储设备的液压举升机构中，能够将原动机输入的旋转机械能转化为液压油的压力能，为整套液压执行元件提供稳定的压力油源，是各类中低压液压传动场景中应用极为广泛的动力部件。从实际工况用途来看，这类齿轮泵凭借结构简单、抗污染能力强、工作可靠性高的特点，常被用于设备的液压执行机构供油，比如装载机的动臂举升回路、小型拖拉机的液压悬挂系统、注塑机的合模锁紧油路、叉车的货叉升降驱动回路，都能看到同结构液压泵的应用，它可以持续输出稳定压力的液压油，驱动液压缸、液压马达等终端执行件完成直线往复或是旋转动作，实现设备的载荷搬运、姿态调整、压力加持等核心功能。从产品功能特性来看，这款齿轮泵采用四螺栓侧端盖紧固结构，进出油口采用侧置式内螺纹接口设计，输入端为标准圆柱轴伸结构，可通过联轴器、平键直接与驱动电机或是内燃机动力输出端连接，泵体内部采用一对参数完全匹配的渐开线圆柱齿轮作为核心做功元件，齿轮啮合过程中在吸油腔形成负压完成油液吸入，随着齿轮旋转将齿槽内的液压油推送至压油腔，通过齿轮啮合的容积挤压将油液加压输出，端盖与齿轮端面之间设置有间隙补偿结构，能够有效降低高压油的内泄漏量，提升泵的容积效率，泵体外部的加强筋结构既可以提升壳体的结构强度，抵御高压油带来的壳体形变，也能增大散热面积，帮助泵组长时间工作时散发热量，降低油液温升速度。从设计思路来看，这款泵采用模块化的紧凑结构设计，将齿轮副、传动轴、密封组件、端盖紧固件全部集成在方形安装法兰的壳体内部，尽可能压缩泵体的轴向与径向尺寸，方便在空间紧凑的设备舱内部完成布置，密封结构采用轴向与径向双重密封设计，既可以防止外部灰尘杂质进入泵体内部磨损齿轮啮合面，也能避免高压油从轴伸部位向外渗漏，安装法兰采用标准四孔定位结构，能够直接适配多数通用液压泵站、设备动力舱的安装位，不需要额外设计转接法兰。从外形尺寸与安装边界来看，这款泵的方形安装法兰边长适配常规中载液压泵的安装尺寸，轴伸直径、键槽尺寸符合通用液压泵的连接标准，进出油口的通径能够匹配20L/min左右的额定流量需求，安装时需要保证驱动轴与泵轴的同轴度误差在允许范围内，预留出足够的管路连接空间与检修操作空间，避免管路干涉影响后期的密封件更换与日常维护。
