手摇式高度可调工作台结构设计

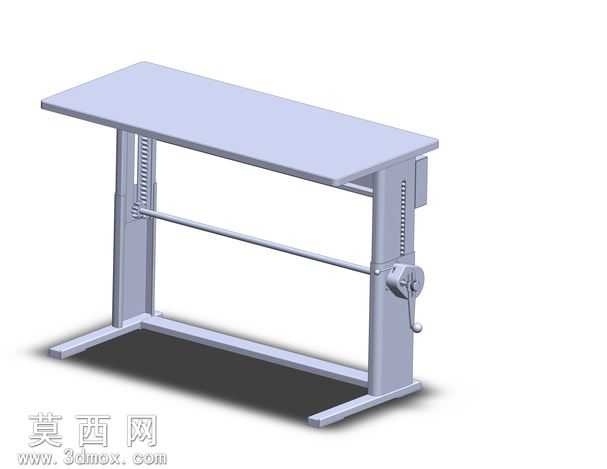

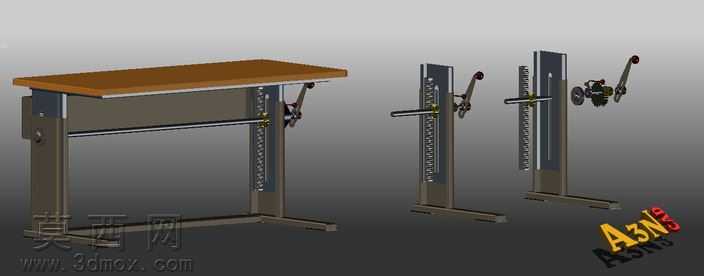

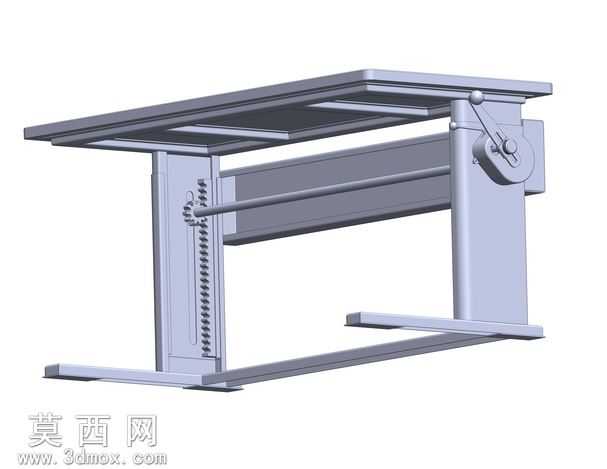

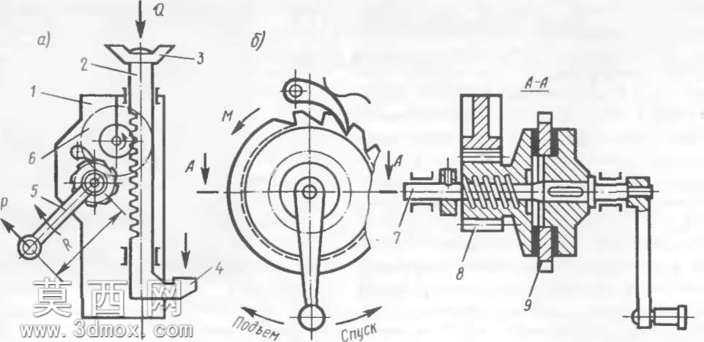

本作品为手摇式高度可调工作台三维模型，采用SolidWorks完成全参数化建模，所有零件均按实际加工尺寸1:1还原，装配关系完整无干涉，可直接用于结构验证与生产参考。模型整体包含木质台面、金属支撑框架、双侧升降立柱、同步传动杆、手摇驱动机构五大核心模块，建模过程中对升降齿条、传动齿轮、锁紧机构、导向滑轨等关键部件做了精细化处理，齿形参数、配合间隙均符合机械设计规范，可清晰展示升降调节的完整运动逻辑。渲染阶段采用哑光金属材质模拟钢制支架的磨砂喷塑质感，台面赋予暖棕色木纹材质还原实木工作台的视觉效果，金属传动部件添加轻微金属反光与磨损质感，背景采用中性灰色渐变突出产品主体，多角度渲染图分别展示了工作台装配完成态、立柱拆分态、驱动机构细节，可直观呈现内部结构。结构设计上参考千斤顶升降原理，采用双侧齿条同步升降方案，通过横向传动杆连接两侧立柱的齿轮轴，单侧摇动手柄即可带动双侧齿轮同步转动，驱动齿条沿立柱导向槽上下移动，实现台面高度的平稳调节；设计中预留了力臂调节结构，可通过缩短力臂长度调整手摇操作的施力大小，适配不同承重场景的使用需求，同时在驱动端设置了锁紧定位结构，调整到目标高度后可锁定机构防止台面下滑。整体建模过程遵循自顶向下的设计思路，先确定工作台的整体调节行程、额定承重、台面尺寸等核心参数，再拆分各个子部件进行单独建模，装配时全程做干涉检查，确保升降全行程内各部件无碰撞、传动顺畅，模型同时导出了STEP与IGES通用格式，可适配多数三维软件打开编辑，方便使用者根据自身需求调整台面尺寸、升降行程、支架材质等参数，也可作为手动升降类工作台的设计参考模板，用于实训教学、结构方案验证、非标工装设计等场景。
