复古手摇曲柄台式钻床结构设计

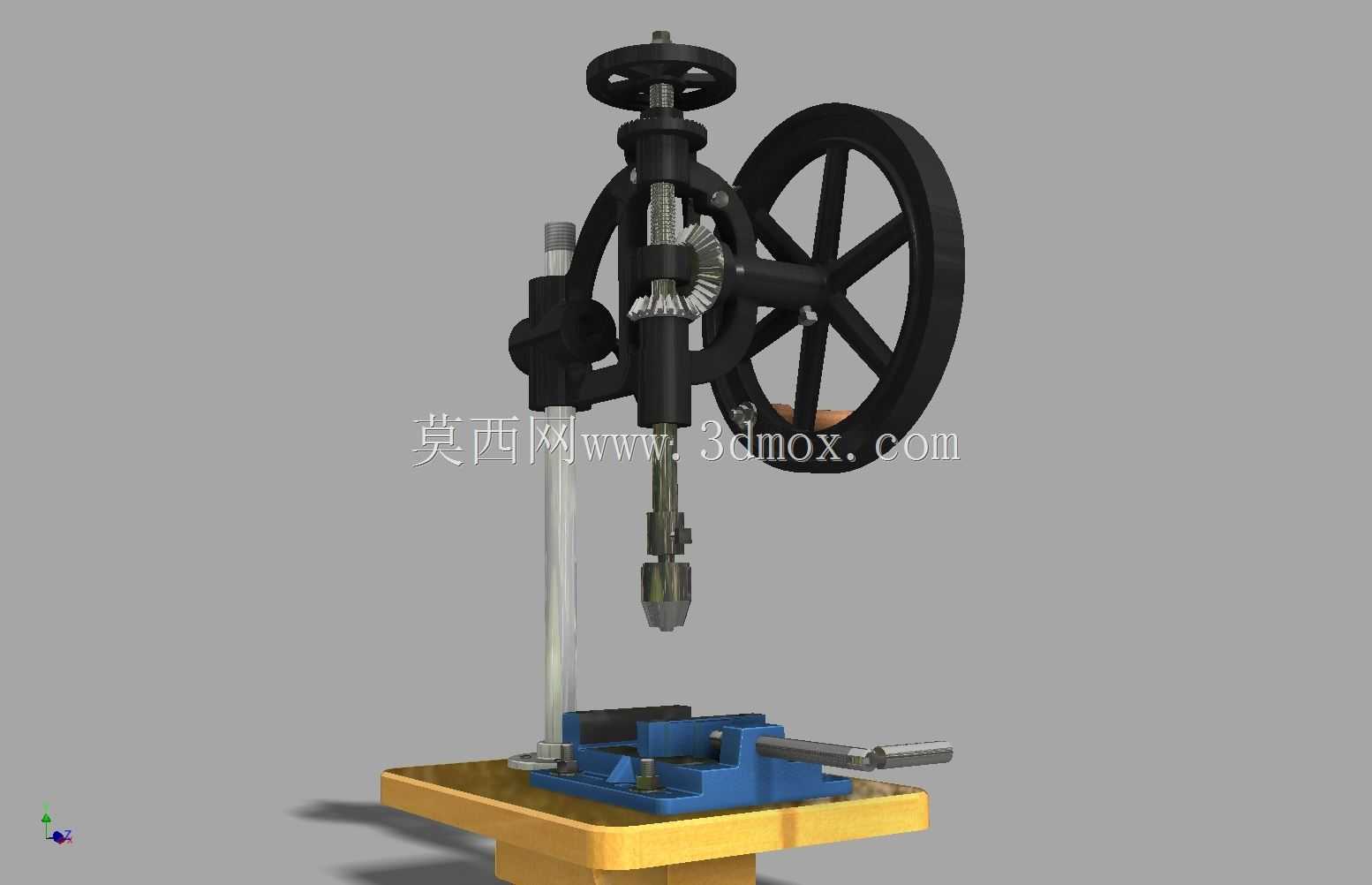

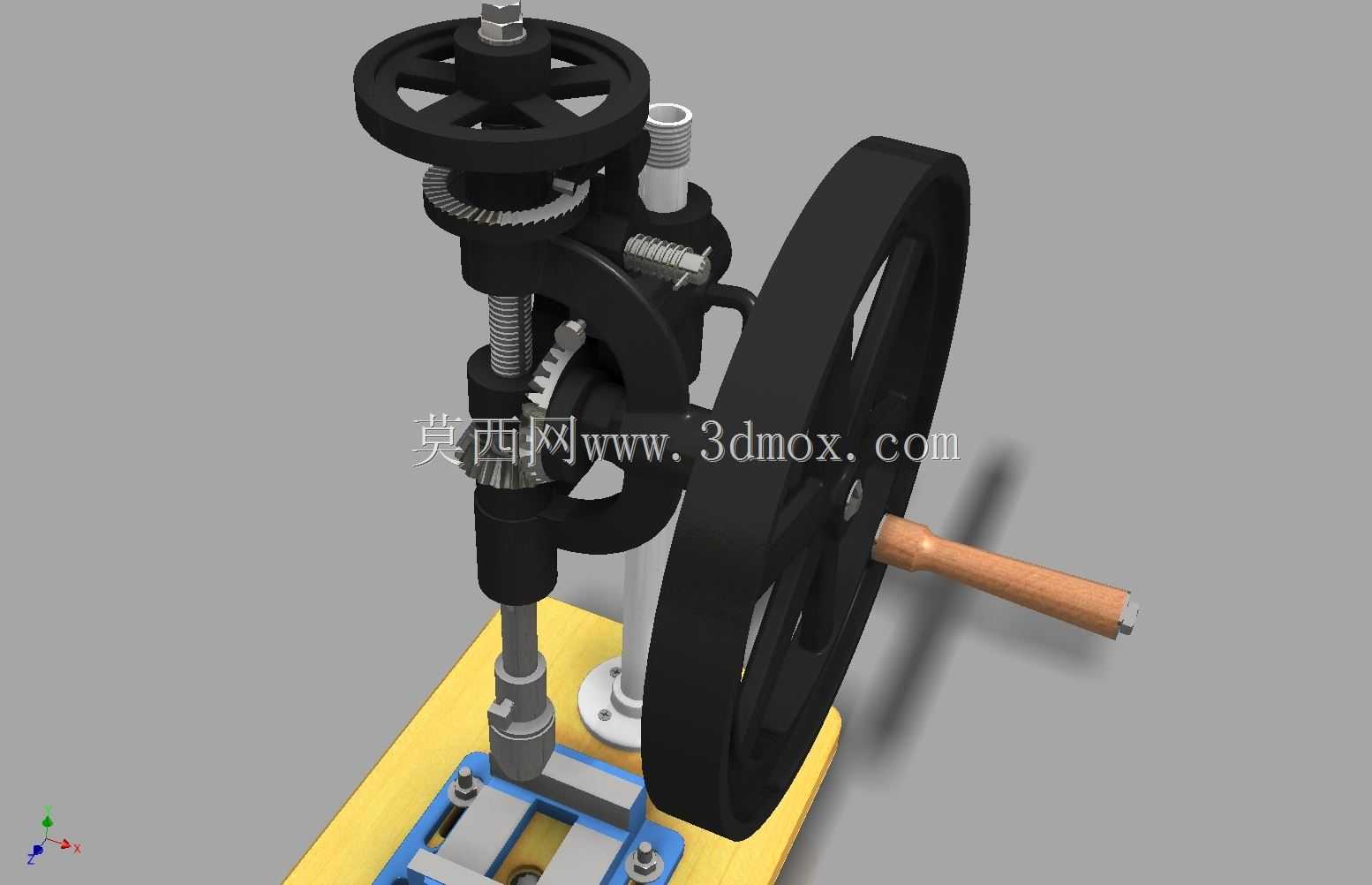

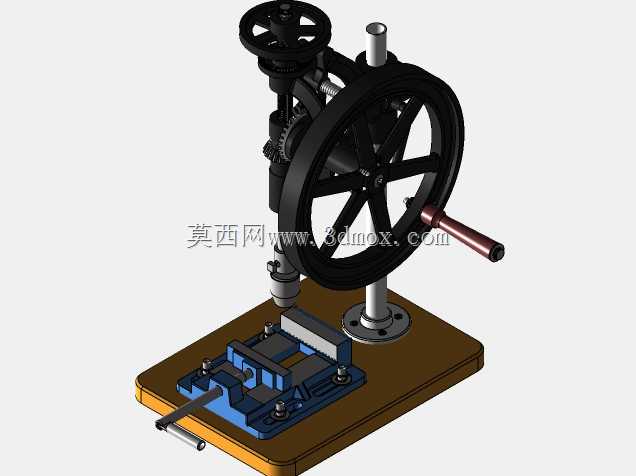

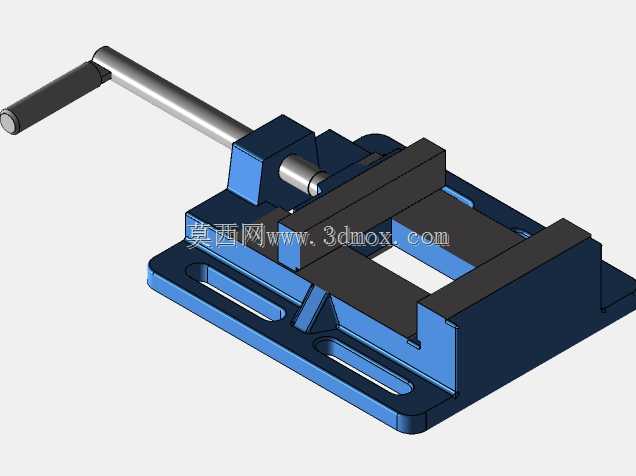

这款复古结构的手摇曲柄钻床，主要面向小型五金加工、手工工坊、教学实训以及复古机具收藏复刻场景使用，能够在无电力供应的户外作业、手工DIY创作、精密小件修配场景下完成金属、塑料、软质木材的钻孔加工作业，尤其适合对加工进给量有精细控制要求的小件加工场景，相比电动台钻更易掌控进给节奏，避免薄壁件、脆性材料钻孔时的崩边、钻穿过量问题。设备整体采用立式布局，底部为方形实木基座，既能够提供足够的压重保证作业时的整机稳定性，也可以通过基座预留的安装孔位将整机固定在工作台面，进一步消除手摇作业时的机身晃动问题，基座上方集成了配套的小型平口虎钳，虎钳带有滑动导轨与锁紧结构，可快速夹持不同外形的小型工件，调整工件位置对准钻头中心，无需额外搭配装夹工具即可完成作业准备。设备的动力输入采用大直径手摇飞轮配合木质握柄的结构，大尺寸飞轮能够在摇转时储存转动惯量，让钻孔过程的转速输出更平稳，降低手摇时的力度波动对钻孔精度的影响，飞轮的动力通过锥齿轮组换向传递到主轴进给机构，顶部设置的手轮用于调整主轴初始高度，适配不同高度的工件装夹需求，主轴带有齿条进给结构，摇转飞轮的同时可通过手轮控制进给压力，齿轮传动结构带有防尘罩设计，避免加工产生的切屑落入传动齿面造成卡滞或磨损。主轴部分采用滑动导向套结构，保证钻头转动时的同轴度，减少钻孔偏斜问题，钻头装夹端采用通用的夹头结构，可更换不同直径的钻头适配不同孔径的加工需求。整体设计复刻了早期手动台钻的经典结构，在保证机械传动合理性的基础上还原了复古机具的外观质感，所有传动部件的配合间隙都经过合理设计，既保证转动顺畅无卡滞，也不会因间隙过大造成主轴晃动，整机的安装边界紧凑，占用工作台面面积不足0.1平方米，适合放置在小型手工工作台、教学实训台面上使用，不需要外接电源和气源即可独立完成钻孔作业，除了实际加工用途外，也可作为工业风陈设、机械结构教学演示教具使用，直观展示手动机械的齿轮传动、进给机构、曲柄飞轮储能的工作原理。
